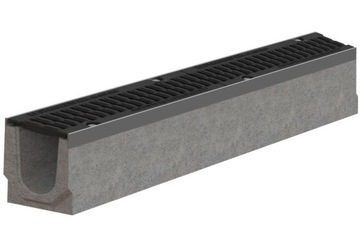

Бетонный дренажный канал для гаражной парковки, чугунная решетка 16x21 см, D400

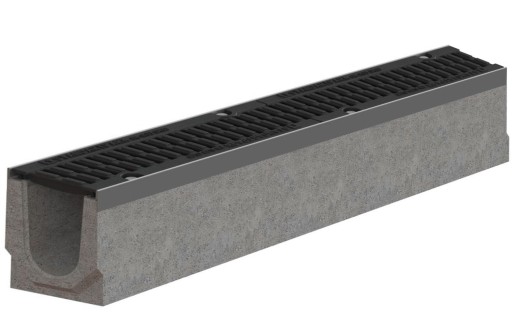

Odpływ Liniowy - Kanał - Korytko Betonowe + Ruszt - Żeliwny DN100 D400 (40 ton) H210 100x16x21[cm]

Korytka (kanały) betonowe z rusztem żeliwnym do wykonywania odpływów wody (odwodnień) dróg publicznych, wewnętrznych, parkingów, ogrodów, garaży, na przydomowych podjazdach i wszystkich innych miejscach gdzie występuję ciężki ruch kołowy. Tradycyjna betonowa wytrzymała konstrukcja zapewnia trwałość, bezproblemowy montaż i eksploatację

System Odwodnień DN100 Drive D400 H210

SERIA: DRIVE DN100

Oferta dotyczy jednego kompletu (korytko + ruszt) o długości 1m

• Wysokość: 210 mm (21cm)
• Szerokość: 160 mm (16cm)
• Długość: 1 m (100cm)
• Klasa obciążenia:  D400 (40 ton)
• Waga (korytko + ruszt): 50,3 kg
• Średnica nominalna: DN100
• Przekrój hydrauliczny: 100 mm

Główne cechy betonowych odwodnień liniowych:

• wykonane z wysokiej jakości betonu
• tradycyjny materiał o dużej sztywności
• duża nośność do 40 ton
• wykonane z materiału odpornego na warunki atmosferyczne (słońce, mróz)

Przeznaczenie klasy C400 (40 t):

• Jezdnie ulic, ciągi komunikacyjne o dużym natężeniu ruchu, place parkingowe, w tym, dla samochodów ciężarowych
• Obszary przykrawężnikowe ulic, chodników, pobocza (niezaleznie od obciążenia)
• ruch samochodów osobowych, aut ciężarowych, dostawczych (przejazdy), wózków widłowych, ciężkich maszyn budowlanych

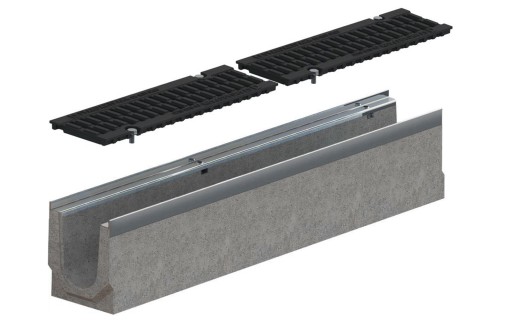

Komplet odwodnienia o długości 1 m składa się z:

• korytko z wprasowaną ramą stalową

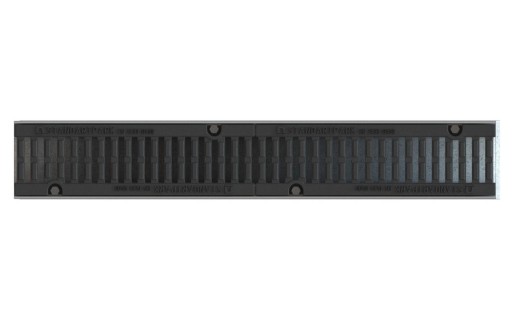

• 2 ruszty żeliwne
• 4 śruby, nakrętki do mocowania rusztów

Dane techniczne korytek z ramą stalową

• Materiał korpusu - Fibrobeton prasowany,zbrojony włóknem szklanym
• Klasa betonu- Nie niższa C35/45 wg PN-EN 206-1:2003
• Mrozoodporność - Beton odporny na długotrwałe działanie mrozu oraz środków rozmrażających (R+) według normy PN-EN 1433
• Materiał ramki stalowej - Stal ocynkowana o grubości 2mm; Powłoka ocynku - od100 do 275 g/m2
• Klasa obciążenia - D400
• Przepustowość wody - od 5l/s

Wymiar:

• Długość - 1000 mm
• Szerokość zewnętrzna - 160 mm
• Szerokość wewnętrzna - 100 m
• Wysokość - 210 mm

Opis do grafiki:

1. Ruszt z systemem mocowania rusztu
2. Kosz
3. Betonowa studzienka (osadnik piasku) - należy do systemu liniowego odprowadzania wody, który wyposażony jest w kosz do usuwania zanieczyszczeń tj: piasek, żwir czy liście
4. Korytko z okuciem stalowym wzmacniającym krawędzie kanału
5. Zaślepka - Zaślepki końcowe są montowane na początku linii kanałów i na końcu jeżeli jest wykorzystywany odpływ pionowy

Rysunek Techniczny
