Wykrywacz metali,

detektor metalu

Układ do samodzielnego montażu, lutowania.

Trudność układu Łatwy, czas montażu 30 minut.

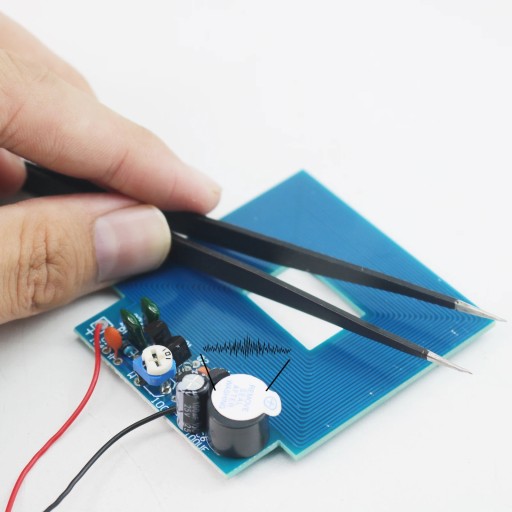

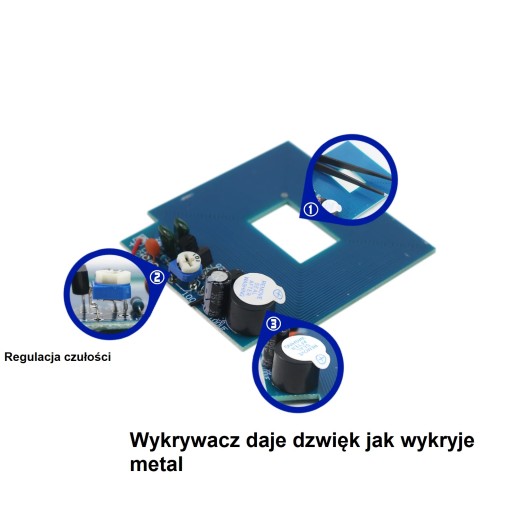

Wykrywacz metali, detektor metalu, prosta konstrukcja do samodzielnego montażu, wykrywa metal maksymalnie do 5cm, posiada regulacje czułości działania, wykrycie metalu sygnalizuje dźwiękiem .

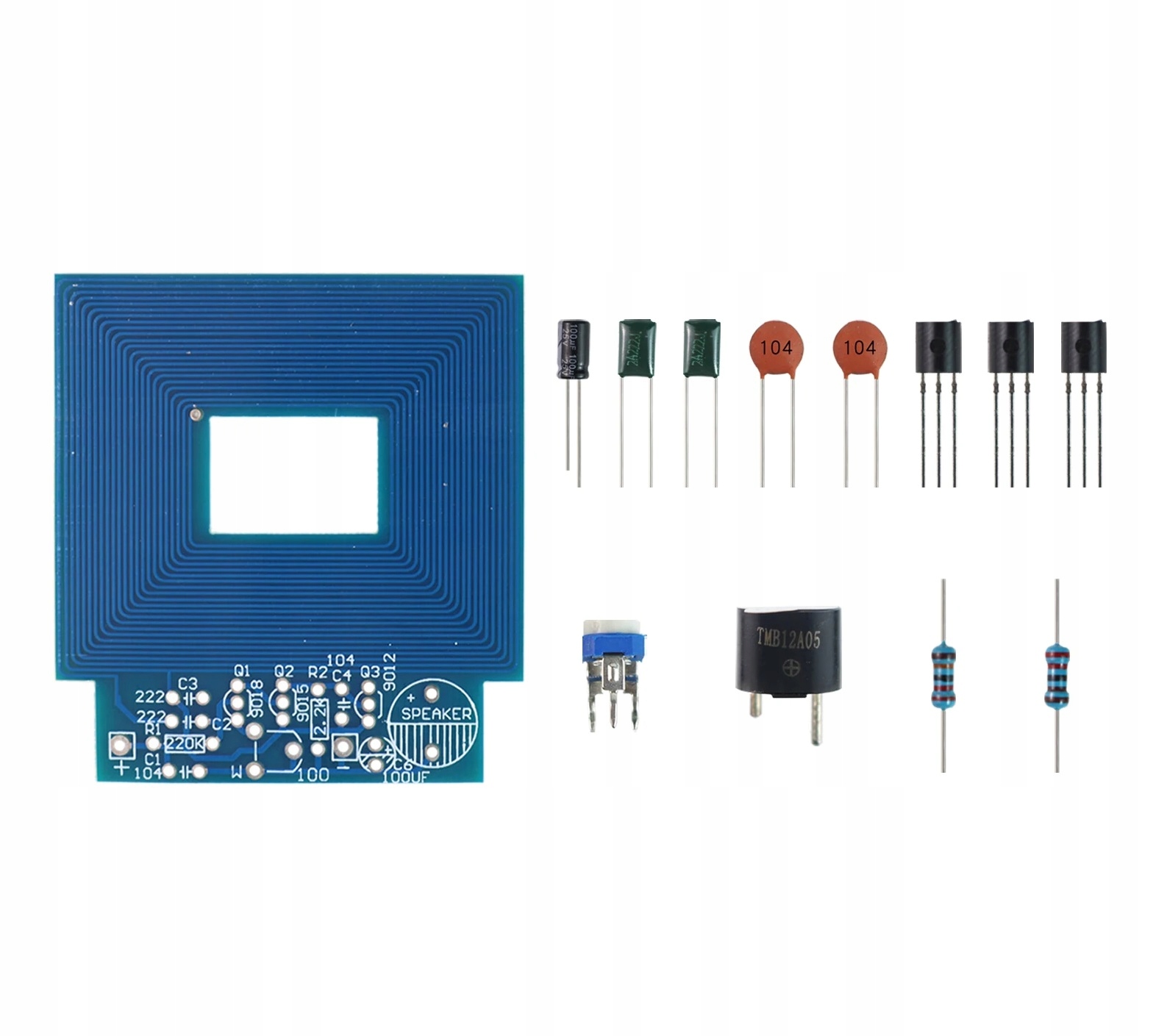

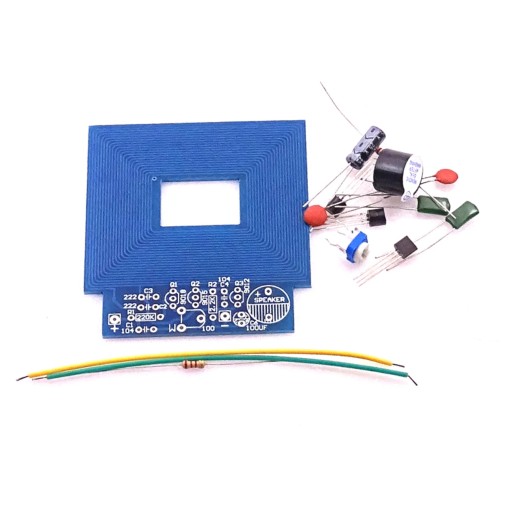

W komplecie wszystkie potrzebne elementy.

Zasilanie  3V - 5V.

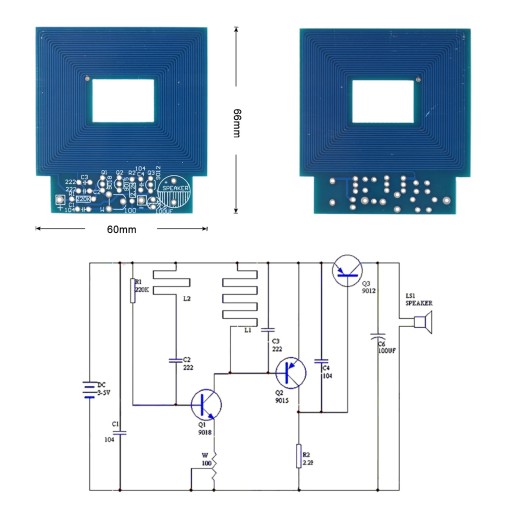

Wymiary: 61x66mm

Instrukcja:

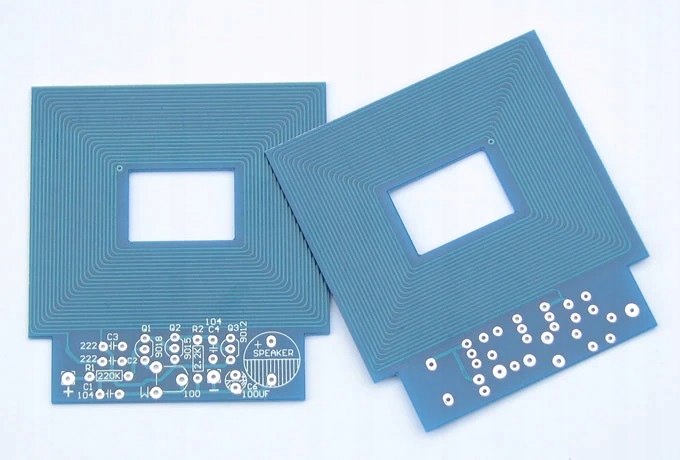

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
