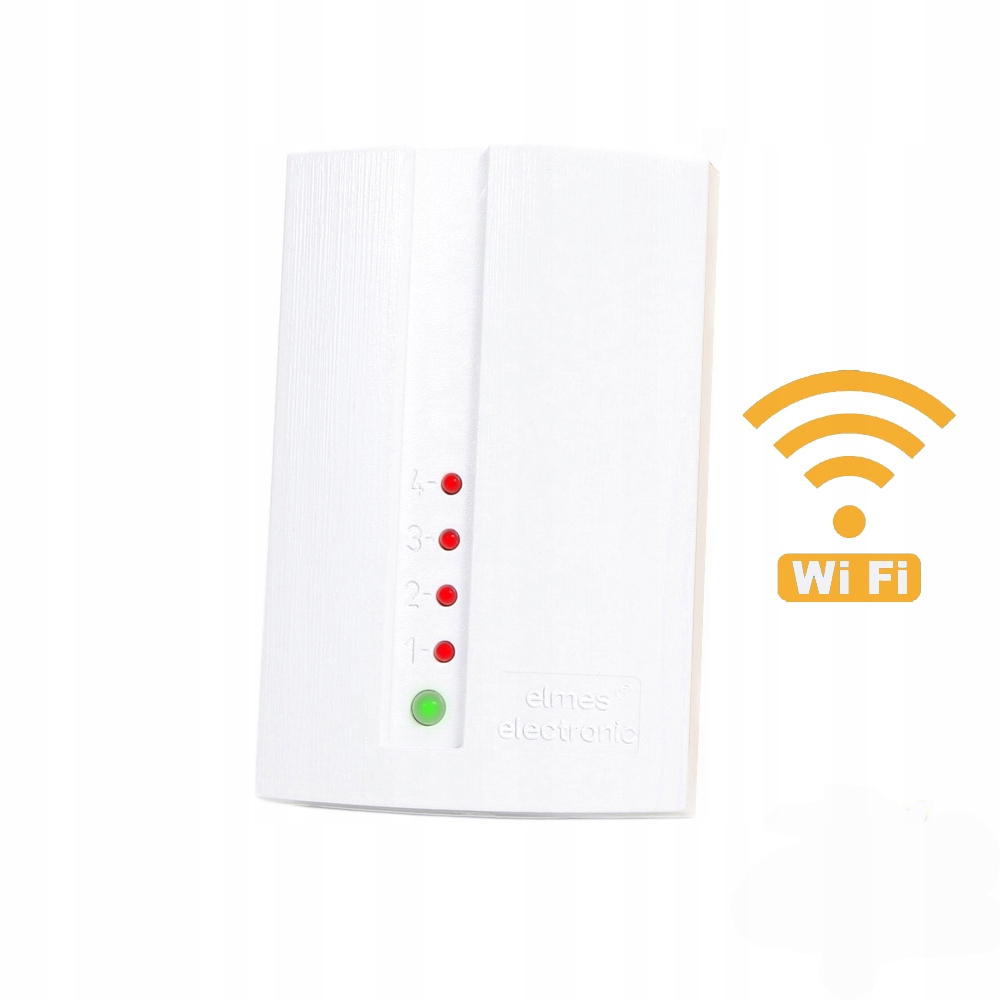

WF1 Elmes Moduł WiFi do sterowania urządzeniami Elmes

Moduł WF1 przeznaczony jest do sterowania odbiornikami na pasmo 434MHz za pomocą smartfonu z systemem Android. Współpracuje wyłącznie z urządzeniami z kodem zmiennym KEELOQ® produkcji Elmes Elektronik. Moduł posiada także 4 wyjścia przekaźnikowe.

Sterowanie odbywa się za pomocą aplikacji "Elmes Control", którą można pobrać z „Google Play Store”. Nie jest dostępna wersja aplikacji na telefony z systemem IOS (Apple). Sterowanie odbywa się w ramach lokalnej sieci Wi-Fi. Sterownie z wykorzystaniem infrastruktury internetowej (z dowolnego miejsca na świecie) jest możliwe tylko w przypadku posiadania stałego adresu IP i wymaga przekierowania portu w routerze. W sieci jest wiele poradników, jak to zrobić, tutaj jeden z nich.

Sposób działania.

Po naciśnięciu przycisku na ekranie telefonu, do modułu WF1, za pośrednictwem sieci WiFi, zostaje wysłane polecenie przypisane do tego przycisku. Moduł WF1 - w zależności od rodzaju komendy - zareaguje na to polecenie w jeden z następujących sposobów:

1) wyśle, trwającą około 1 s transmisję radiową na paśmie 434MHz, która wysteruje odbiornik radiowy Elmes,

2) załączy na stałe, wyłączy, albo załączy na 1,5 s jeden z 4 przekaźników znajdujących się na płycie modułu

Specyfikacja:

• nadajnik radiowy na pasmo 433.92 MHz, moc <10mW, zmienno-kodowy, odpowiednik 30 pilotów ośmioprzyciskowych, współpraca ze wszystkimi odbiornikami Elmes Elektronik za wyjątkiem RP501;
• 4 wyjścia przekaźnikowe, 1A/125V, typ NO lub NC (przełączane zworką);
• zasilanie 11..18V, pobór prądu z 12V: 32mA w spoczynku, 93mA przy załączonych wszystkich przekaźnikach;
• zakres temperatur pracy: od -25C do +55C;
• wymiary (dł./szer./wys.): 96/63/28mm;

Aplikacja "Elmes control", do pobrania z "Google Play Store"

Aplikacja umożliwia sterowanie i konfigurowanie modułu WF1.

Sam moduł wystarczy jedynie podłączyć do zasilania.
