Преобразователь напряжения на солнечной батарее MPPT-3000 PRO мощностью 3,5 кВт

AZO Digital ECO Solar Boost MPPT-3000-PRO

przetwornica solarna 3,5kW

*** PRODUKCJA POLSKA - 5 LAT GWARANCJI ***

Przetwornica AZO Digital ECO Solar Boost MPPT 3000 PRO pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych takich jak:

• bojlery elektryczne
• bufory ciepła
• grzejniki
• maty grzewcze itp.

Przetwornica idealnie nadaje się do buforów ciepła w instalacjach CWU. Przy zastosowaniu odpowiedniej ilości paneli fotowoltaicznych oraz dużego zbiornika można znacznie zredukować koszta ocieplenia budynku mieszkalnego.

System jest prosty - wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 9 sztuk) typowych paneli fotowoltaicznych o napięciu roboczym około 35V oraz odbiornika energii np. bojler elektryczny czy ogrzewanie podłogowe.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Maksymalna moc sytemu to 3,5kW.

Przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest, gdy na wyjściu nr "1" nie jest pobierana energia i wyłączane, gdy energia znowu jest pobierana z wyjścia "1".

Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji, gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy MPPT-3000 PRO.

Poniżej znajduje się schemat instalacji:

Dzięki zaimplementowanej funkcji MPPT przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawia swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

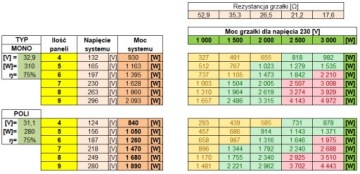

W tabeli przedstawiono sposób doboru optymalnej grzałki w zależności od mocy i napięcia systemu PV.

Realna moc grzałek 230V zależna jest od napięcia systemu PV, kolorem zielonym oznaczone są grzałki optymalne, pomarańczowym zbyt słabe, czerwonym zbyt mocne.

Dobór optymalnej grzałki gwarantuje największą skuteczność sytemu PV do grzania wody.

Przetwornica wyposażona jest w czytelny wyświetlacz LCD - informuje na bierząco o parametrach intalacji PV, przykładowo:

• prąd generowany przez panele PV
• napięcie systemu paneli PV
• moc oddawana na wyjściu
• całkowita energia wyprodukowana w dniu bieżącym
• całkowita energia wyprodukowana w dniu poprzednim
• całkowita wyprodukowana energia (mierzona od pierwszego włączenia).

Ponadto prezentowane są komunikaty w formie tekstowej o bieżących zdarzeniach oraz wykrytych nieprawidłowościach, takich jak:

• za wysokie napięcie
• za niskie napięcie
• temperatura za wysoka
• moc grzałki za niska
• moc grzałki za wysoka
• przeciążenie.

Specyfikacja

• Produkcja polska
• Napięcie wejściowe [VDC]: 120 do 350 (VDC)
• Napięcie wyjściowe [VAC]: 120 do 350 (VAC)
• Moc maksymalna: 3,5 kW
• Funkcja MPPT: TAK
• Połączenie paneli PV: szeregowe, lub szeregowo równoległe
• Przebieg napięcia na wyjściu: modyfikowany sinus
• Wyjście VAC Nr 1: priorytetowe
• Wyjście VAC Nr 2: Zależne *
• Zabezpieczenie pod/nadnapięciowe: TAK
• Zabezpieczenie termiczne: TAK
• Zabezpieczenie przeciążeniowe: TAK
• Temperatura pracy: -25°C ~ +55°C
• Sprawność: >94%
• Chłodzenie: Aktywne
• Złącze zasilania: Złącze MC4
• Gniazdo wyjściowe 230V: 2 x E (z bolcem)
• Obudowa: Aluminium
• Stopień ochrony (IP): IP21
• Wymiary LxWxH [mm]: 320x272x96
• Waga [kg]: 4,1 kg

* Maksymalna moc sytemu to 3,5kW.

Przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest gdy na wyjściu nr "1" nie jest pobierana energia i wyłączane, gdy energia znowu jest pobierana z wyjścia "1".

Zawartość przesyłki ze sklepu Konektor:

• przetwornica napięcia solarna AZO Digital ECO Solar Boost MPPT-3000 PRO 3500W
• instrukcja obsługi w języku polskim od producenta
