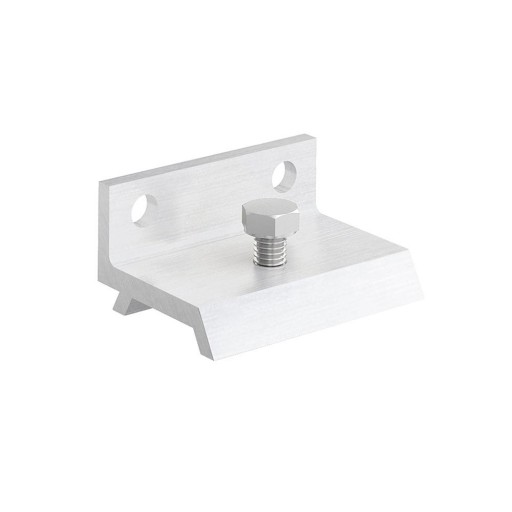

Настенный зажим для направляющих SLID'UP 160, 170, 190

Klamra ścienna do mocowania toru jezdnego

systemu SLID'UP 160, 170 lub SLID'UP 190 do ściany.

Klamry te należy należy zastosować gdy tor jezdny jest montowana do ściany a drzwi mają grubość poniżej 25 mm.

Klamra dostarczana jest w zestawach z torem jezdnym oraz kompletach złączek systemu SLID'UP 190.

Komplety złączek i zestawy z torami jezdnymi systemów SLID'UP 160 i SLID'UP 170 dostarczane są bez klamer mocujących do ściany! Jeżeli planujemy mocowanie toru jezdnego do ściany, należy je dodatkowo zamówić.

Aby przenieść ciężar drzwi, tor jezdny należy zamocować na odpowiedniej liczbie klamer.

Zaleca się aby przy systemie SLID'UP 160 przy maksymalnym ciężarze skrzydła 60 kG klamry były rozmieszczone w rozstawie 500 mm,

przy systemie SLID'UP 170 (do 120 kG) rozstaw ten wynosi maksymalnie 400 mm,

natomiast dla systemu SLID'UP 190 (do 100 kG) zaleca się maksymalny rozstaw klamer 450 mm.

W tabeli poniżej zestawione są zalecane ilości klamer w zależności od systemu i długości toru jezdnego:

Długość

 toru jezdnego [mm]

1500 1800 2000 2400 3000 SLID'UP 160 4 5 5 6 7 SLID'UP 190 - - 5 - 8 SLID'UP 170 5 6 6 7 9

Waga produktu: 0,015 kG.

• Klamra ścienna mocująca tor jezdny systemu SLID'UP 160, 170 i 190 dla drzwi o grubości poniżej 25 mm
