РЕГУЛЯТОР ЗАРЯДА MPPT 30А 12/24В 100В BT!!!

Ładowanie kontrolerem klasy MPPT to do 30% więcej energij !!!

Seria kontrolerów solarnych rodziny SMPPT1 to mikroprocesorowe sterowniki klasy MPPT. Kontrolery klasy MPPT zapewniają obecnie najwyższe uzyski wśród sterowników solarnych na rynku. Urządzenia MPPT z serii MPPT1 monitorują moc wytwarzaną przez panele solarne oraz śledzą punkty mocy maksymalnej - wartości napięcia i prądu (V I) w czasie rzeczywistym, umożliwiając systemowi solarnemu ładowanie akumulatora z maksymalną mocą. Kontrolery są dedykowane do pracy w instalacjach solarnych typu off-grid, kontrolując pracę systemu solarnego, proces ładowania i rozładowywania akumulatora pracę obciążenia, funkcjonując jako kluczowy element instalacji solarnej

Model: MPPT130D  - 12/24 30A BT

Napięcie systemu: 12V/24V (auto)

Maksymalny prąd ładowania/rozładowania: 30A

Maksymalne napięcie panela słonecznego: 100V

Typ baterii: Akumulatory Kwasowe, Żelowe , AMG, LifePO4, Li-ion

Napięcia ładowania: pre-definiowane wartości + nastawy własne

Napięcie USB: 2x 5V, 2A max (Dwa porty USB)

Kompensacja temp. -4mv/Cell / st. C

Algorytmy pracy: MPPT, ładowanie stałym prądem, ładowanie stałym napięciem, ładowanie podtrzymujące (składowanie baterii)

Warunki pracy: temperatura od -20°C do +55°C ; IP 32

Komunikacja  BlueTooth

Moc maksymalna Paneli solarnych jakie można podłączyć do kontrolerów serii MPPT1:

MPPT110D 10A Max input power 130w for 12v battery, 260w for 24v battery.

MPPT120D 20A Max input power 260w for 12v battery, 520w for 24v battery.

MPPT130D 30A Max input power 390w for 12v battery, 780w for 24v battery.

MPPT140D 40A Max input power 520w for 12v battery, 1040w for 24v battery.

Proces ładowania

1) SZYBKIE ŁADOWANIE (MPPT / Bulk): Podczas tej fazy cyklu ładowania, napięcie stopniowo wzrasta do poziomu bulk (zwykle 14,4 do 14,6 V), podczas gdy akumulatory pobierają maksymalny prąd. Po osiągnięciu poziomu napięcia rozpoczyna się etap ładowania absorpcyjnego.

2) ŁADOWANIE PODTRZYMUJĄCE: Podczas tej fazy napięcie jest utrzymywane na stałym poziomie przez określony czas (zwykle godzinę / dwie), podczas gdy prąd stopniowo zmniejsza się w miarę ładowania akumulatorów.

3) ŁADOWANIE SPOCZYNKOWE: Po upływie czasu PODTRZYMANIA napięcie jest obniżane do poziomu float (zwykle 13,4 do 13,7 V), a akumulatory pobierają niewielki prąd podtrzymujący do następnego cyklu.

4. ETAP BOOST – ładowanie przy obniżającym się napięciu ładowania.  w wyniku obciążenia napięcie zacznie spadać poniżej progu boost – uruchomi się proces ladowanie ponownie.

Kontroler wyposażony w dodatkowa funkcjonalność komunikacji Bluetooth!!!. Podgląd i zmiana parametrów za pomocą Smartphone. (software darmowy)

Cechy Kontrolera

• Kontroler posiada programowalną funkcję czujnika zmierzchowego.
• Kontroler posiada programowalną funkcje czujnika zmierzchowego i porannego (możemy ustawić czas pracy obciążenia wieczorem i rano np w zimę - jedyny taki kontroler na rynku)
• Ładowanie metodą MPPT- do 30%! większe uzyski w porównaniu do metody PMW

Ustawienia regulatora:

• Włączanie/wyłączanie odbiorników.
• Włącznik zmierzchowy (włączanie odbiorników na dany czas po zachodzie słońca).
• Włączenie opóźnienie programowalne do 23h
• Praca poranna obciążenia

Zabezpieczenia regulatora:

• Zwarcie baterii słonecznej.
• Przeciążenie po stronie odbiornika.
• Odwrócona polaryzacja akumulatora.
• Ochrona przed przegrzaniem.
• Ochrona przed przeładowaniem
• Ochrona przed nadmiernym rozładowaniem akumulatora
• Elektroniczny bezpiecznik

Dzięki wyposażaniu kontrolera w przetwornice układ transformuje moc z paneli o napięciu wyższym (w układach 12 V panele osiągają moc maksymalna przy około 18V a w układach 24V przy 31V) do niższego napięcia zestawu akumulatorów. Sprawność transformacji DC/DC to 98%. (dokładność / sprawność samego śledzenia MPPT to 99%).

W wielu innych układach na rynku z oznaczeniem na obudowie MPPT brak przetwornicy DC/DC. Transformacja mocy odbywa się w takim przypadku ze stratami tym większymi im większe "niedopasowanie" napięcia paneli do napięcia akumulatorów.

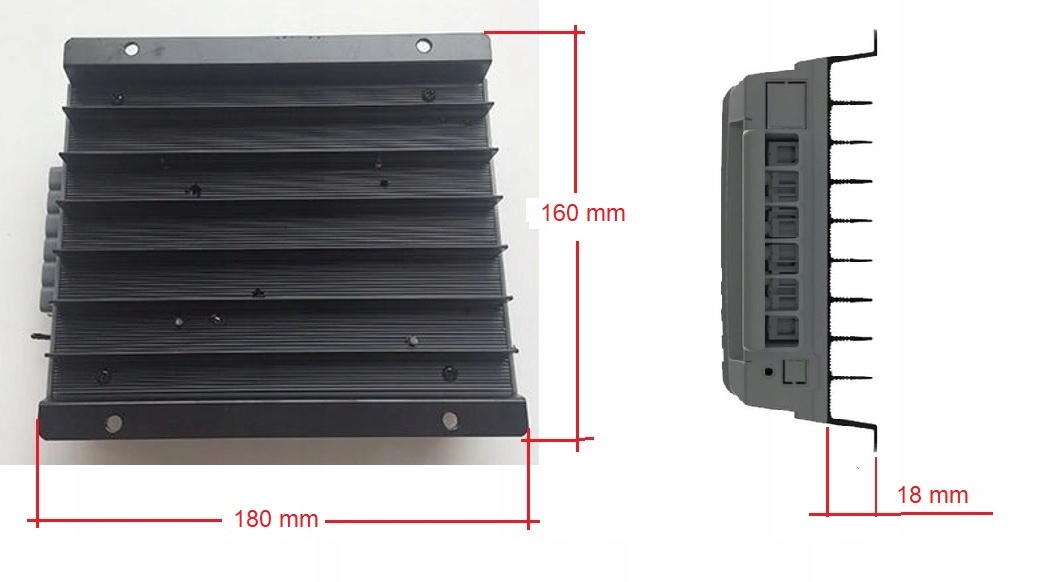

Na uwagę zasługuje radiator - jest duży i mocno użebrowany - zapewnia to bezproblemowe odprowadzanie ciepła i długą prace pod obciążeniem.

Uwagi

Na internecie pojawiają się kontrolery PMW z naniesionym logo MPPT. Nierzetelni sprzedawcy kupują układy PMW, by obniżyć koszty zakupu (kontrolery PWM są zdecydowanie tańsze niż MPPT) i sprzedają je jako MPPT. Co powinno zwrócić nasza ostrożność przy zakupie potencjalnego kontrolera MPPT tak by nie dać się oszukać?

Kontrolery PWM z uwagi na charakter pracy maja dopuszczalne napięcie panelu PV na poziomie 25V (układy 12V) i 50V (układy 24V) - w systemie ładowania PWM musi być zachowanie dopasowany napięciowe akumulator - panel (jak przy ładowaniu akumulatora z prostownika).  Jeżeli rzekomy kontroler MPPT ma podane max napięcia panelu PV na poziomie stosownie dla ukłafu 12V-25V max / 24V -50V max to powinno to wzbudzić nasze podejrzenia czy oby nie jest to układ PWM.  Współczesny kontroler MPPT powinien spokojnie radzić sobie z panelami o napięciu min 65V i więcej nawet w układach 12V. (Innymi słowy kontroler MPPT nie wymaga napięciowego dopasowania panelu PV do napięcie akumulatora - od tego ma przetwornice DC-DC.

Instrukcja w języku polskim i darmowa aplikacje dosyłam po zakupie mailem za pośrednictwem allegro. (proszę spr skrzynkę po zakupie). Pozdrawiam
