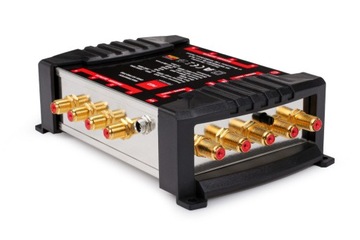

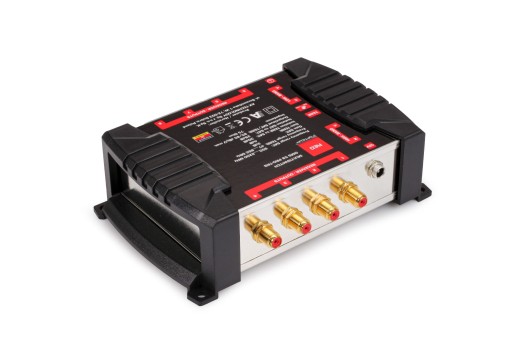

Мультисвитч OPTICUM 5x8 5/8 + преобразователь Quattro

Multiswitch OPTICUM 5x8 5/8 + Konwerter Quattro inverto

OMS TRQ 5/8 PLATINIUM LINE

Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej

DVB-S2 i naziemnej DVB-T2.

Urządzenie umożliwia odbiór programów z jednej satelity i podłączenie do 8 tunerów satelitarnych.

Regulacja tłumienia sygnału telewizji naziemnej

Pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych,

oraz brak zjawiska utleniania. Multiswitch automatycznie rozpoznaje rodzaj sygnału jaki będzie

przekazywany do tunerów.

W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej

niż 0,8 m i konwertera Quattro lub Quad oraz antenę telewizji naziemnej.

Rozdzielenie sygnału satelitarnego  i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd

abonenckich końcowych.

Konwertery Quattro, Quad i gniazda abonenckie są dostępne w naszym sklepie.

Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest

zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia.

Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:

• lokalizacji z dala od wpływu warunków atmosferycznych
• zabezpieczenia przed dostępem osób postronnych
• odpowiedniej wentylacji

Podłączenie:

• jeden konwerter Quattro lub QUAD
• jedna antena naziemna DVB-T
• 8 tunerów sat

Dane techniczne:

• Zakres częstotliwości SAT : 950-2200 MHz
• Zakres częstotliwości TER : 47-862 MHz
• Wzmocnienie SAT (950-2150 MHz) : 2 dB
• Wzmocnienie TER (47-862 MHz) : 4 dB
• Separacja SAT do TER : 30 dB
• Separacja TER do SAT : 28 dB
• Separacja między polaryzacjami H/V : 25 dB
• Maksymalny poziom wyjściowy SAT : 95 dBuV
• Maksymalny poziom wyjściowy TER : 85 dBuV
• Impedancja wejść/wyjść : 75 Ohm
• Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz
• Zasilanie z sieci: 230V AC 50Hz
• Temperatura pracy : 0...+55 oC
• Wymiary : 175 x 133 x 54 mm (realne wymiary)

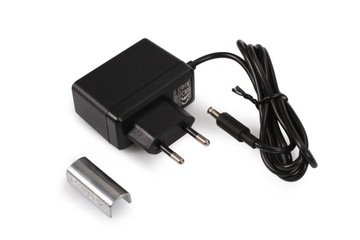

Zestaw zawiera:

• Multiswitch
• Zasilacz Klucz do wkręcania złącza F
• Zasilacz sieciowy
• Oryginalne opakowanie

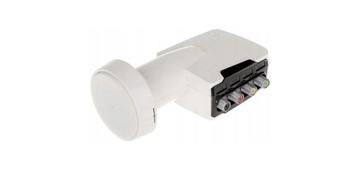

Konwerter Inverto Quattro Home Pro

Konwerter satelitarny Invero Quattro Home Pro przeznaczony jest do pracy wyłącznie z multiswitchami. Każde z wyjść konwertera typu "quattro" posiada inny zakres częstotliwości i polaryzację. Sygnał z takiego konwertera doprowadzany do multischwitcha może być rozdzielony na kilka, kilkanaście, a nawet kilkaset tunerów satelitarnych.

Seria Home Pro to najnowsza linia konwerterów luksemburskiej marki Inverto przeznaczona dla wymagających użytkowników

Cechy wyróżniające:

• małe szumy własne 0,3dB
• duże wzmocnienie
• bardzo ładny design
• wbudowany filtr LTE

Konwerter quattro Home PRO jest produkowany przez firmę INVERTO. INVERTO to Luxemburska firma, lider wśród firm dostarczających konwertery na rynek polski.

Wieloletnie doświadczenie w produkcji urządzeń do dystrybucji sygnałów satelitarnych zaowocowało stworzeniem konwerterów opartych o najnowsze technologie i wysoką jakość produkcji. Linię Home Pro cechuje wysoki poziom wzmocnienia (55 dB), niski poziom szumów, wysoka stabilność częstotliwości i minimalne tłumienie (0,3-0,7 dB).

Uwagę zwraca również wysoka jakość użytych materiałów i nowoczesne, niebanalne wzornictwo. Konwerter to nie biżuteria ale nawet rzeczy o praktycznym przeznaczeniu mogą przecież wyglądać ładnie.

Dane techniczne konwertera Inverto Quattro Home Pro:

• Dolne pasmo - wejście: 10,7-12,75 GHz
• Dolne pasmo - wyjście: 950-1950MHz
• Oscylator dolny: 9,75GHz
• Górne pasmo -wejście: 11,7-12,75GHz
• Górne pasmo -wyjście: 1100-2150MHz
• Oscylator Górny: 10,6GHz
• Szumy własne: 0,3 dB (0,7 dB max)
• Dryft temperaturowy oscylatora: +/-3MHz max
• Szum fazowy: -85dBc/Hz max
• Wzmocnienie: 55dB min
• Zafalowanie charakterystyki wzmocnienia: +/-0,75dB/27MHz
• Sterowanie polaryzacja V: 11.0~14.0 V
• Sterowanie polaryzacja H: 16.0~20.0 V
• Sterowanie pasmem dolnym: 0kHz
• Sterowanie pasmem górnym: 22kHz +/-4kHz, 0,4~0,8 Vpp
• VSWR: 2.5:1
• Separacja pomiędzy polaryzacjami: 22dB min
• Pobór prądu: 120 mA max @11~20V
• Impedancja wyjściowa: 75Ohm
• Temperatura pracy: -30...+60C
• Średnica szyjki: 40mm
• Długość szyjki: 50mm
• Złącze: F
• Waga konwertera: 224 g
