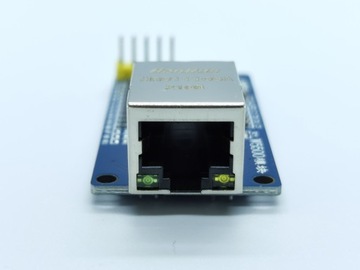

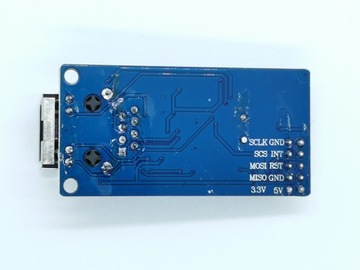

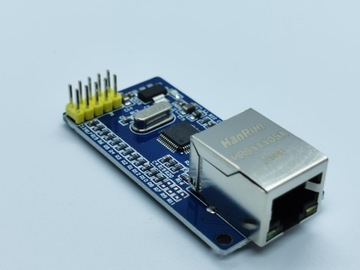

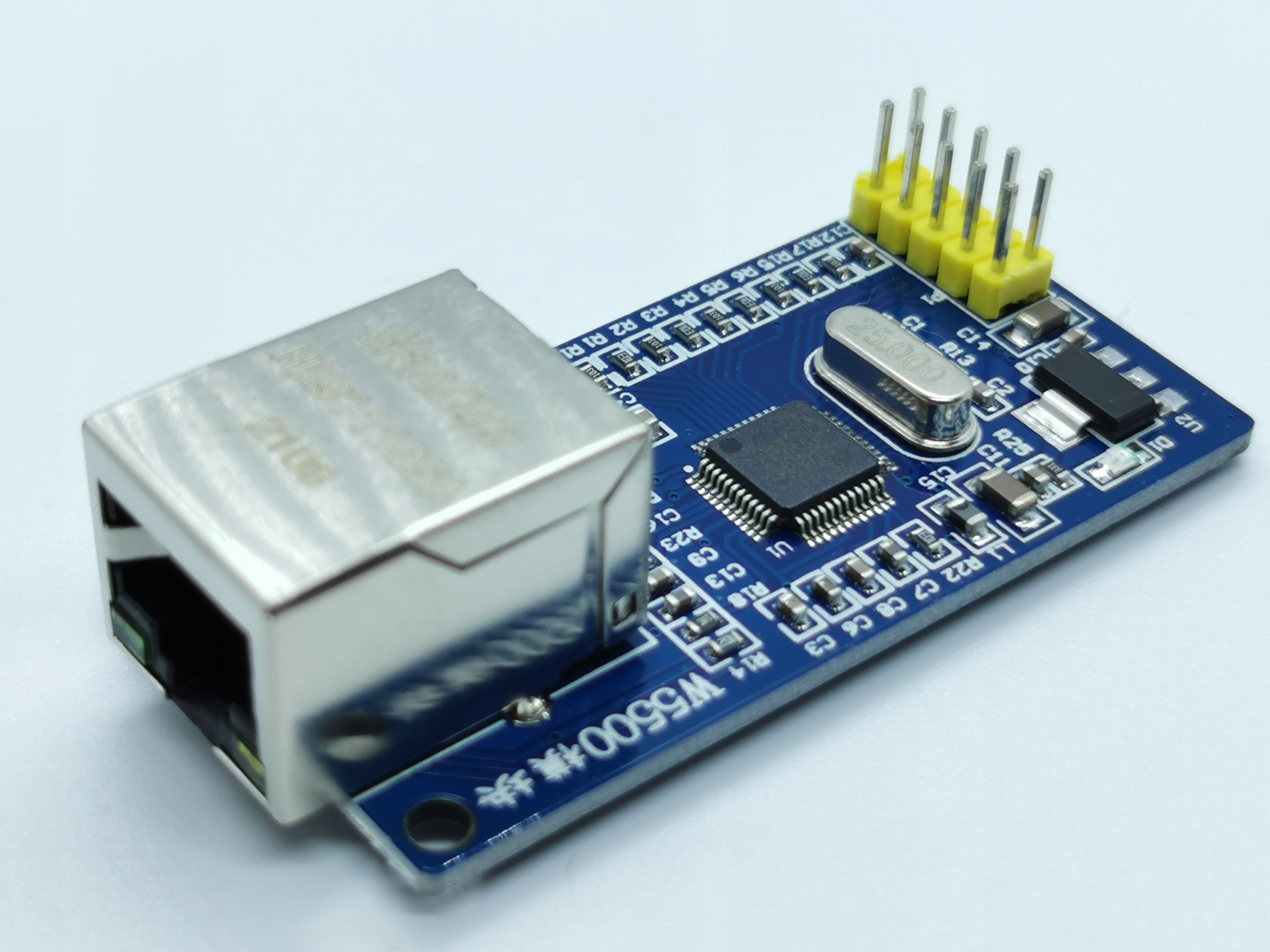

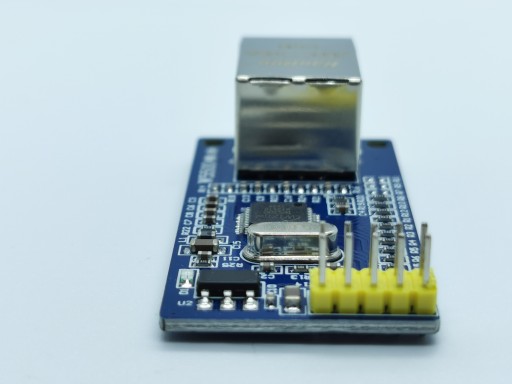

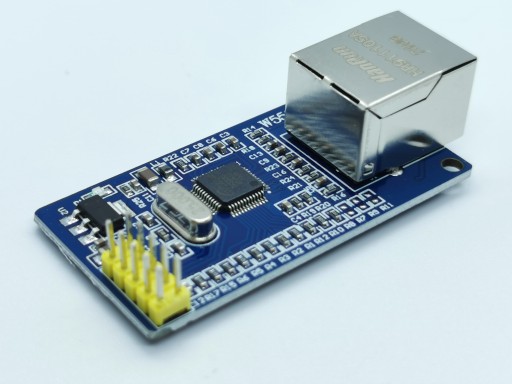

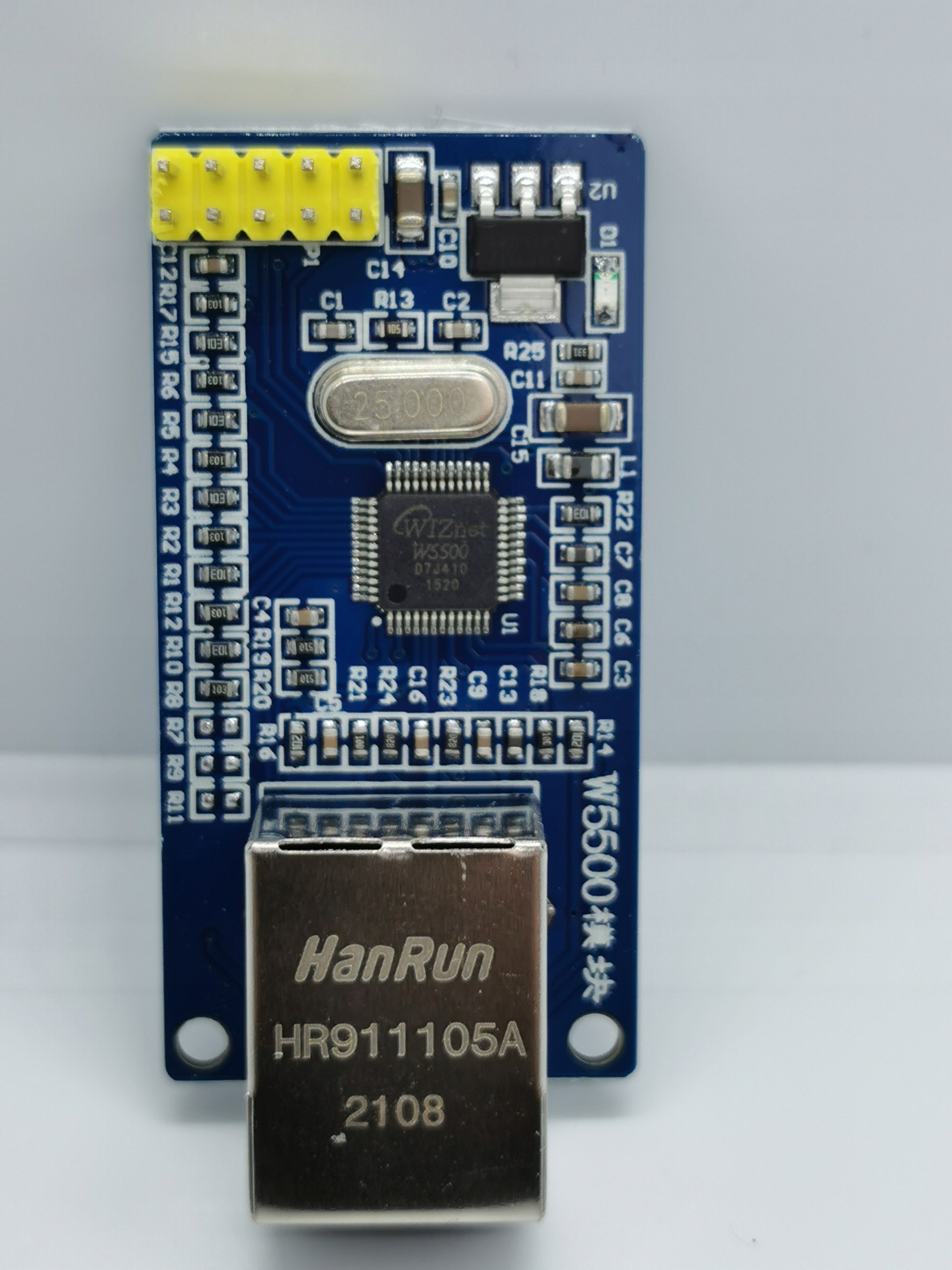

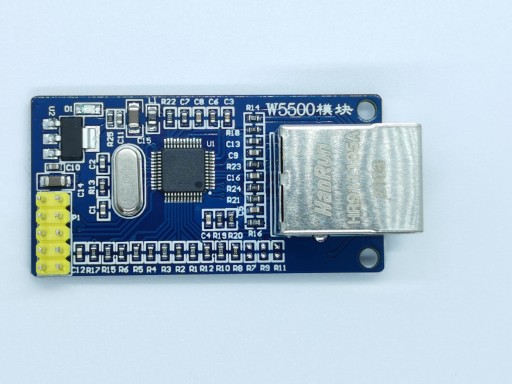

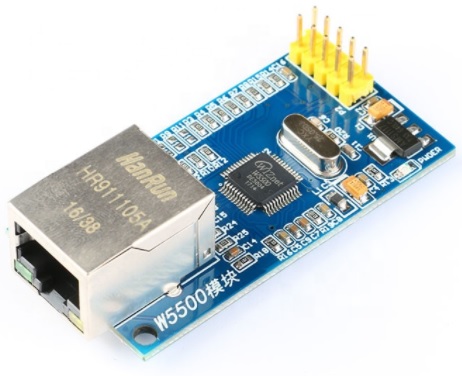

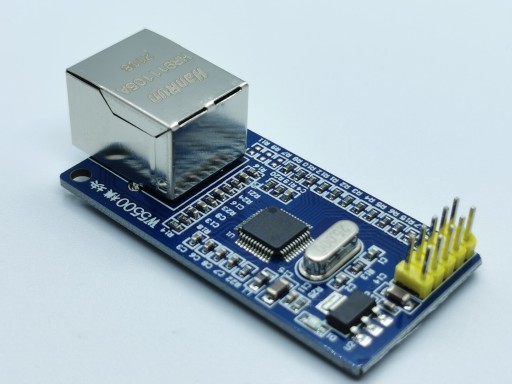

Moduł Ethernet W5500 SPI

Moduł sieciowy Ethernet zbudowany na układzie W5500 firmy Wiznet. Chip W5500 to wbudowany kontroler Ethernet TCP/IP, który zapewnia łatwiejsze połączenie z Internetem, ponieważ ma wbudowaną obsługę stosu TCP/IP, i pełną obsługę 10/100 Ethernet MAC i PHY. W5500 obsługuje protokoły TCP, UDP, IPv4, ICMP, ARP, IGMP oraz protokoły PPPoE. Posiada także wbudowany bufor o pojemności 32 kB dla przetwarzania pakietów TX/RX. Komunikacja z modułem odbywa się za pomocą SPI (Serial Peripheral Interface). W celu zmniejszenia zużycia energii przez moduł, W5500 oferuje tryb WOL (Wake on LAN) i tryb wyłączenia zasilania.

Specyfikacja:

• Układ W5500 firmy Wiznet
• Zasilanie: 3,3 lub 5 V
• Komunikacja: SPI (toleruje sygnały 5V)
• Wbudowany stos TCP/IP
• Obsługa protokołów TCP/IP, UDP, ICMP, ARP, IGMP, PPPoE
• Wspiera Wake on LAN over UDP
• Do 8 niezależnych socketów jednocześnie
• Standard 10/100 Mb
• Pobór prądu: 120 mA
• Tryb Power Down
• Wymiary: 55 mm x 28 mm

W5500 datasheet:

https://cdn.sparkfun.com/datasheets/Dev/Arduino/Shields/W5500_datasheet_v1.0.2_1.pdf
