ГИДРАВЛИЧЕСКИЙ КЛАПАН ОГРАНИЧЕНИЯ ДАВЛЕНИЯ 50-250

ZAWÓR HYDRAULICZNY PRZELEWOWY

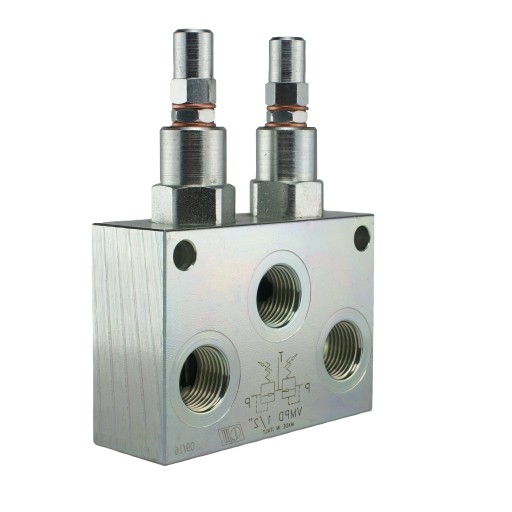

VMPD 3/8" PODWÓJNY

Z REGULACJĄ CIŚNIENIA 50-250 bar

Produkcja:

Oryginalny włoski produkt marki Oleodinamica Marchesini, symbol: VMPD 3/8"; 1.35.05.211

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zasada działania:

Zawór przelewowy (bezpieczeństwa) służy do stabilizacji oraz ograniczenia maksymalnego ciśnienia w całym układzie hydraulicznym lub określonej jego części. Pełni typową funkcję zabezpieczającą podczas nieprzewidywalnego przeciążenia układu hydraulicznego. Regulacja zaworu odbywa się za pomocą pokrętła, możliwość zabezpieczenia ustawień za pomocą nakrętki kontrującej.

Zawór podwójny, daje możliwość kontroli maksymalnego ciśnienia na dwóch niezależnych liniach hydraulicznych. Obie linie mają jedynie wspólną linię powrotną (przelewową).

Podłączenie:

Przyłącz oba porty P do pierwszej linii hydraulicznej oraz oba porty P1 do drugiej linii hydraulicznej, na których ma być kontrolowane ciśnienie. Połącz T z linią powrotną (przelewem), prowadzącą do zbiornika oleju.

Dane techniczne:

Maksymalny przepływ: 45 l/min Ilość otworów hydraulicznych w korpusie: 5 Gwinty wewnętrzne w korpusie: 3/8'' [BSP] Materiał korpusu: stal galwanizowana Dopuszczalne maksymalne ciśnienie: 250bar Fabryczne ustawienie zaworów przelewowych: 130bar Regulacja zaworu przelewowego: 45bar (na pełen obrót) Waga: 1,060 kg

Zakres temperatur i typ oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C Dopuszczalna temperatura oleju: -15 C do +80 C Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

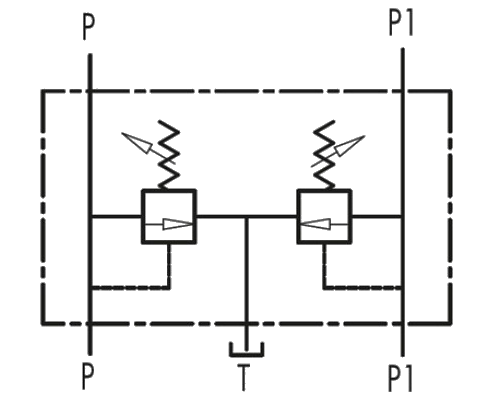

Schemat hydrauliczny zaworu VMPD (zdj.):
