Система раздвижных стекол. дверь, макс. 100 кг, ширина 1м

SYSTEM DO DRZWI SZKLANYCH DO SAMODZIELNEGO MONTAŻU

SLID’UP 190 umożliwia montaż szklanych drzwi przesuwnych o wadze skrzydła aż do 100 kg. Dzięki wózkom z jednoczęściowymi zaciskami, możesz zainstalować system własnoręcznie, bez konieczności kłopotliwego wiercenia otworów w szkle.

Wyposażyliśmy nasz system także w specjalne wkładki elastomerowe do zacisków ; są to elementy stykające się z szybą drzwi i zapewniające niezwykle trwałe i pewne mocowanie drzwi w zaciskach. W zestawie znajdziesz 3 komplety wkładek różnej grubości, umożliwiające bezpieczne zaciśnięcie w uchwycie szyb o grubości od 8 do 12 mm. Wkładki posiadają oznaczenia informujące do jakiej grubości szkła są przeznaczone. Wkładki gwarantują bezpieczne wieloletnie użytkowanie zestawu.

DRZWI, KTÓRYCH PRAKTYCZNIE NIE SŁYCHAĆ

Cichy oraz płynny przesuw drzwi to zasługa wysokiej jakości wózków z  łożyskowanymi kołami, wykonanymi z tworzywa. Oprócz tego system wyposażony jest w zestaw dwóch stoperów; jeden z nich odbija otwierane drzwi, zaś drugi blokuje drzwi domknięte przed samoczynnym otwieraniem się.

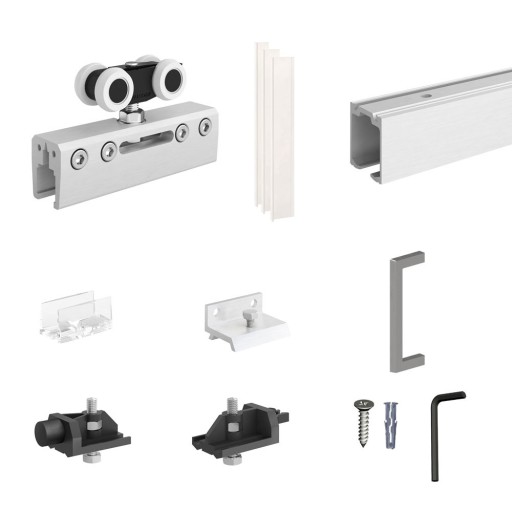

SKŁAD ZESTAWU

• Tor jezdny (prowadnica) o długości 2000 mm (1 szt.)
• Wózek systemu SLID'UP 190 z zaciskiem mocującym szybę (2 szt.)
• Wkładki elastomerowe do zacisków mocujących (3 komplety różnej grubości)
• Stoper systemu SLID'UP 160, 170 i 190 (1 szt.)
• Klipstoper (stoper blokujący) systemu SLID'UP 160, 170 i 190 (1 szt.)
• Klamra krótka do montażu prowadnicy SLID'UP 160, 170 i 190 do ściany (5 szt.)
• Prowadnik dolny SLID'UP 190 ( 1 szt.)
• Samoprzylepny uchwyt metalowy  (2 szt.)
• Wkręty, klucz imbusowy, kołki uniwersalne do montażu klamer, chusteczka do odtłuszczenia nasączona alkoholem izopropylowym
• Instrukcja montażu (1 szt.)

Uwaga! Skrzydło drzwiowe nie wchodzi w zakres dostawy.

AKCESORIA OPCJONALNE

• Maskownica systemu SLID'UP 160, 170 i 190 - dla drzwi o grubości do 25 mm.
• Mocowanie maskownicy drewnianej - komplet 3 sztuk. Mocowania są uniwersalne - dla drzwi do 25 mm i do 45 mm grubości. Uwaga! Maskownica drewniana nie wchodzi w zakres dostawy
• Domykacz SILENT-STOP SU5234 - cicho i łagodnie domykający drzwi, montowany na jednym lub na obu krańcach prowadnicy. Można stosować przy drzwiach o wadze od 40 do 80 kg

WARUNKI ZABUDOWY

Waga produktu: 3,1 kg

Szerokość otworu: Lo

Wysokość otworu: Ho

Szerokość drzwi: D

Wysokość drzwi: H

D = Lo + 60 mm

H = Ho + 20 mm

Górna krawędź prowadnicy na wysokości: H + 65 mm od podłogi.

Długość prowadnicy: L

L = 2 × Lo + 40 mm

Długość maskownicy (opcja systemu):

L + 10 mm

WAŻNE INFORMACJE

Uwaga! Na drzwi należy stosować wyłącznie szkło bezpiecznie - hartowane lub klejone.

Powierzchnie szyby w miejscu kontaktu z uchwytem mocującym muszą być bardzo starannie oczyszczone ściereczkami nasączonymi spirytusem. Ściereczki te są dostarczone w zestawie razem z systemem. Po oczyszczeniu nie wolno dotykać tych miejsc rękami!

Równie dokładnie należy oczyścić powierzchnie wkładek elastomerowych stykającą się z szybą. Należy to zrobić po zamontowaniu wkładek w uchwycie. W przypadku dotknięcia palcami którejkolwiek z tych powierzchni, należy starannie oczyścić ją ponownie.

Uwaga, do czyszczenie nie używać denaturatu! Zostawia on na powierzchniach tłusty film, co uniemożliwia poprawny montaż skrzydła drzwiowego w zaciskach.

Przed włożeniem wkładek prosimy upewnić się, że uchwyt jest rozkręcony, a  w razie potrzeby odkręcić śruby ściskające zgodnie z instrukcją montażu.

• system przesuwny do drzwi szklanych
• tor jezdny o dł. 200 cm
• ciężar maksymalny drzwi: 100 kg
• maksymalna szerokość skrzydła drzwi: 1040 mm
• łatwy montaż bez konieczności wykonywania otworów w szkle
• grubość szkła: 8, 10 lub 12 mm
• cichy i płynny przesuw, łagodne domykanie
• możliwość uzupełnienia systemu o maskownice aluminiowe z zaślepkami bocznymi i szczotką przeciwkurzową
• 5 lat gwarancji producenta na wszystkie komponenty systemu
