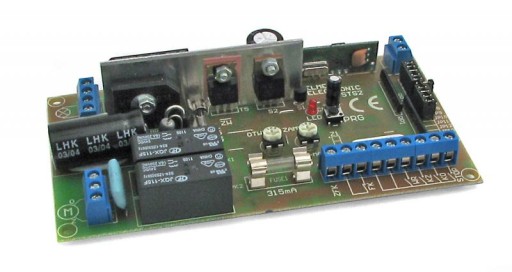

Sterownik bramy przesuwnej 24V z funkcją łagodnego zatrzymania STB24VM1-het Elmes

Urządzenie przewidziane jest do sterowania silnikiem prądu stałego 24VDC (STB24VM1), w którym zmianę kierunku ruchu uzyskuje się poprzez zmianę biegunowości zasilania. Posiada następujące funkcje:

• technologia zmiennego kodu KEELOQ® zapewniająca wysoki poziom bezpieczeństwa;
• superheterodynowy odbiornik radiowy;
• sterowanie pilotem lub wyłącznikiem ściennym w cyklu: otwieranie-stop-zamykanie-stop ...itd.;
• współpraca ze wszystkimi pilotami na pasmo 433,92 MHz produkcji Elmes Elektronik;
• pamięć pilotów: 112;
• zwolnienie silnika przy zatrzymaniu – zabezpiecza napęd przed mechanicznymi przeciążeniami i zwiększa trwałość napędu;
• luzowanie naprężeń powstających w napędzie po zamknięciu bramy poprzez podanie krótkiego impulsu na otwieranie;
• zabezpieczenie przeciążeniowe (nad prądowe) ustalane niezależnie dla każdego kierunku z osobna;
• samo zamykanie po programowanym czasie PAUZY;
• możliwość blokowania samo zamykania pilotem;
• praca w trybie parkingu – pilot wywołuje tylko otwieranie, nie zatrzymuje bramy i nie zamyka;
• współpraca z wyłącznikami krańcowymi typu NO (normalnie otwarte) lub NC (normalnie zwarte);
• wyjście na lampę ostrzegawczą (migającą) lub oświetleniową;
• współpraca z fotokomórką typu NC (normalnie zamkniętą). Zadziałanie fotokomórki w czasie zamykania bramy powoduje jej otwieranie, a w czasie PAUZY – wstrzymuje odliczanie czasu. Po zwolnieniu fotokomórki:
• PAUZA odliczana jest od początku lub
• PAUZA zostaje skrócona –po 5 s nastąpi zamykanie bramy;
• dodatkowe funkcje podnoszące bezpieczeństwo użytkowania:
• wejście STOP do podłączenia dodatkowych urządzeń zabezpieczających,
• automatyczne zamykanie bramy poprzedzone trzema sekundami migania lampy;
• programowany czas pracy silnika – zabezpieczenie na wypadek uszkodzenia krańcówek.

SPECYFIKACJA:

• odbiornik radiowy superheterodynowy 433,92MHz,
• zasilanie: 24 VAC (STB24VM1),
• pobór prądu (bez podłączonej fotokomórki i przy wyłączonym silniku): maks: 100mA,
• zabezpieczenie silnika 6,3 A,
• maksymalna moc lampy 40 W,
• wyjście zasilania fotokomórki: 24 VDC (STB24VM1), maks.240 mA,
• czułość zabezpieczenia przeciążeniowgeo: 2..7,5 A (3,5..10A - STB12VM1),
• czas pracy silnika 1s .. 60 min.,
• czas PAUZY lub świecenia lampy po zatrzymaniu 1 .. 255 s.
• pamięć pilotów - 112
• temperatura pracy od -20C do +40C.
