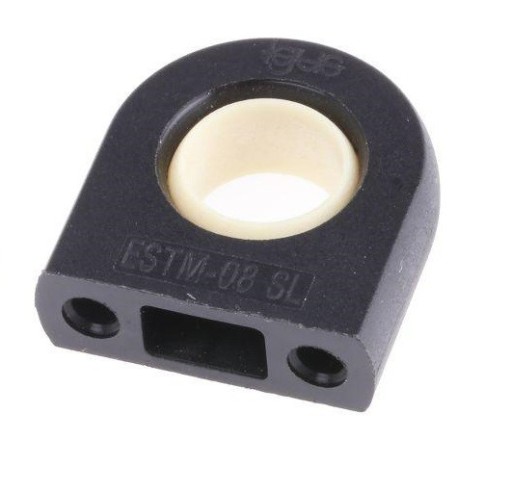

ESTM-10 SL Подшипник стойки для вала 10 мм, IGUS

ESTM-10 SL Łożysko stojakowe fi 10

konstrukcja smukła, ESTM SL, igubal®

Łożysko na wałek: 10mm

• Seria wymiarowa E wg DIN ISO 12240
• Materiał oprawy: igumid G
• Materiał czaszy kulistej: iglidur® J

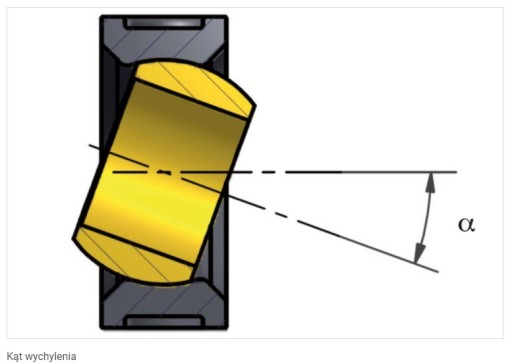

• Maks. kąt wahnięcia (α): 17,00 °
• Ekstremalnie lekkie
• Wyjątkowa oszczędność miejsca
• Z gwintem M3 lub otworem dla śruby samogwintującej
• Oszczędzające czas dzięki szybkiemu montażowi

Tolerancje

• Bezobsługowe łożyska stojakowe igubal® zaprojektowano z tolerancją średnicy wewnętrznej E10.
• Wał powinien być wykonany z klasą tolerancji pomiędzy h6 i h9. Luz łożyska pozwala na jego rozszerzenie się pod wpływem rosnących temperatur.

Montaż

• Łożyska stojakowe igubal® zostały zaprojektowane z myślą o montażu za pomocą dwóch śrub. Dokładne wyrównanie oprawy łożyska nie jest konieczne, ponieważ łożysko przegubowe automatycznie kompensuje wszelkie błędy niewspółosiowości. Istnieje możliwość zastosowania specjalnych pierścieni ustalających w celu umocowania wału.

Właściwości mechaniczne:

Naprężenie maksymalne, statyczne, promieniowe, odporne na rozciąganie, krótkotrwałe: 1 600 N

Naprężenie maksymalne, statyczne, promieniowe, odporne na rozciąganie, długotrwałe: 800 N

Maksymalne obciążenie statyczne, promieniowe, ściskające, krótkotrwałe: 1 400 N

Maksymalne obciążenie statyczne, promieniowe, ściskające, długotrwałe: 700 N

Maksymalne obciążenie statyczne osiowe, krótkotrwałe: 100 N

Maksymalne obciążenie statyczne osiowe, długotrwałe: 50 N

Maksymalne obciążenie radialne, krótkotrwałe: 1000 N

Maksymalne obciążenie radialne, długotrwałe: 500 N

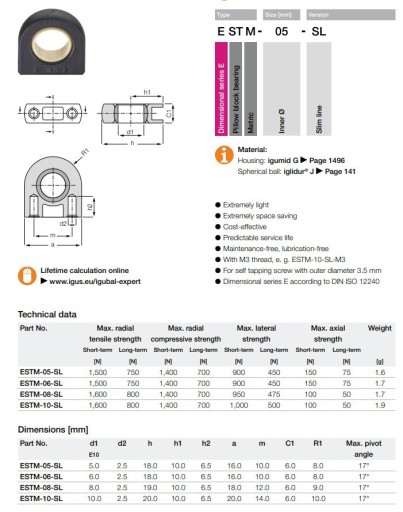

Poniżej tabela wymiarowa.

(*pozostałe modele z tabeli dostępne na osobnych aukcjach)

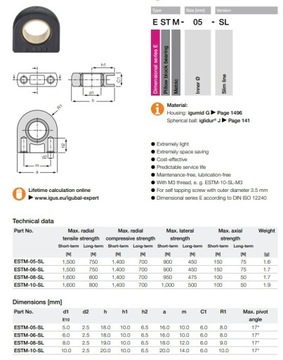

KARTA KATALOGOWA
