MODUŁ BEZPRZEWODOWY 12V DO KAMER COFANIA  - ZASIĘG DO 20M

Bezprzewodowy nadajnik i odbiornik do kamer cofania

PROFESJONALNY MODUŁ BEZPRZEWODOWY 2.4Ghz W SKRÓCIE

• Moduł bezprzewodowy do kamer cofania działający do 20m
• Zasilanie modułu napięciem 12V
• Solidne wykonanie i zewnętrzne anteny poprawiające zasięg
• Sygnalizacja pracy diodą LED
• Moduł kompatybilny ze wszystkimi kamerami przekazującymi sygnał VIDEO przez złącze RCA ("CINCH")
• Transmiter (wpinany do kamery) przekazuje również zasilanie do kamery

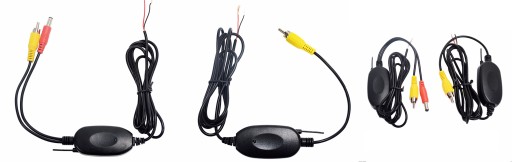

SCHEMAT PODŁĄCZENIA

(monitor i kamera cofania nie wchodzą w skład zestawu)

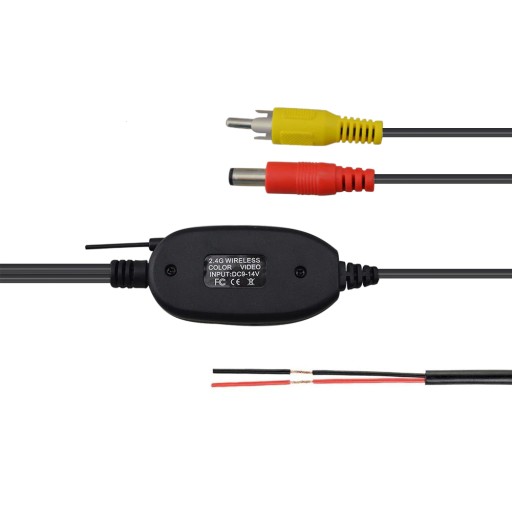

Z PRAWEJ STRONY - TRANSMITER (NADAJNIK)

Oznaczenie na obudowie TRANSMITTER

Złącze sygnału VIDEO z kamery wpinamy do nadajnika (wtyczki w kolorze żółtym),

gniazdo zasilania kamery wpinamy do wtyku transmitera (wtyczki w kolorze czerwonym),

zasilanie nadajnika wpinamy do 12V (czerwony kabel do plusa instalacji, czarny kabel do masy)

UWAGA - TRANSMITER DO KAMERY PRZEKAŻE TAKIE NAPIĘCIE JAKIE DOSTANIE NA WEJŚCIU

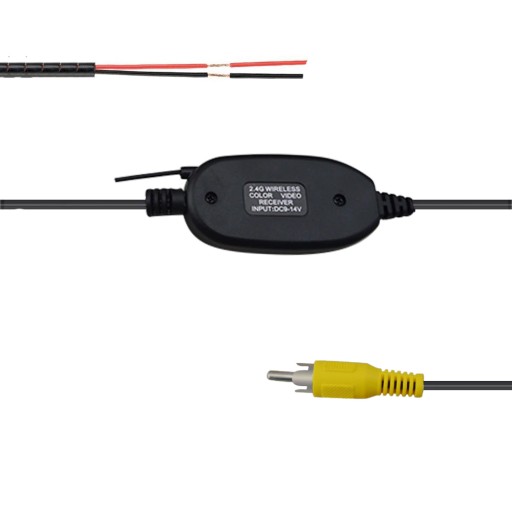

Z LEWEJ STRONY - RECEIVER (ODBIORNIK)

Oznaczenie na obudowie RECEIVER

Złącze sygnału VIDEO z monitora wpinamy do odbiornika (wtyczki w kolorze żółtym),

zasilanie odbiornika wpinamy do 12V (czerwony kabel do plusa instalacji, czarny kabel do masy)

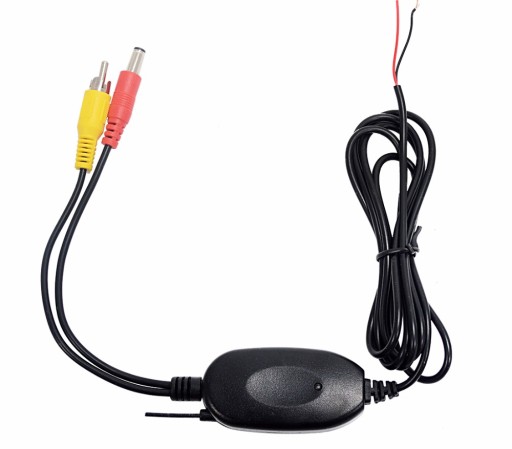

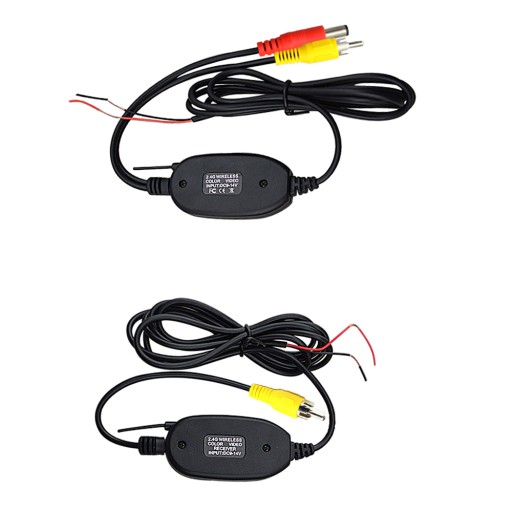

W ZESTAWIE TRANSMITER (NADAJNIK) WPINANY DO KAMERY

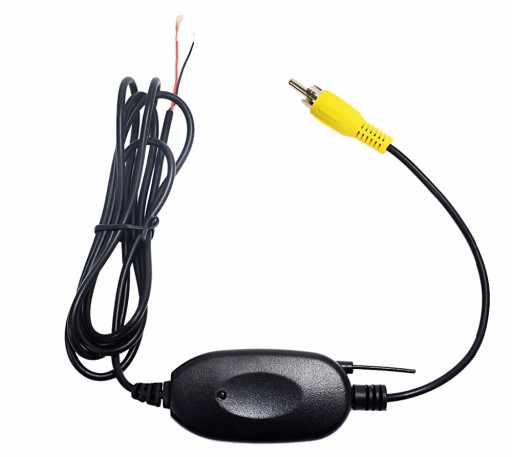

W ZESTAWIE RECEIVER (ODBIORNIK) WPINANY DO MONITORA

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 12V
• Ilość kanałów: 1
• Zasięg: wg. producenta do 20m
• Temperatura pracy:-10°C~+50°C

ZAWARTOŚĆ ZESTAWU

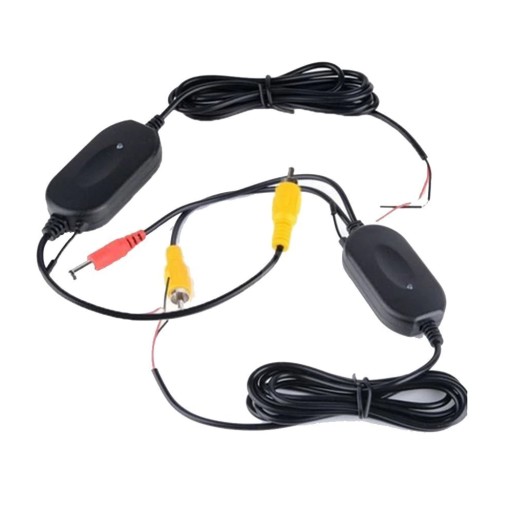

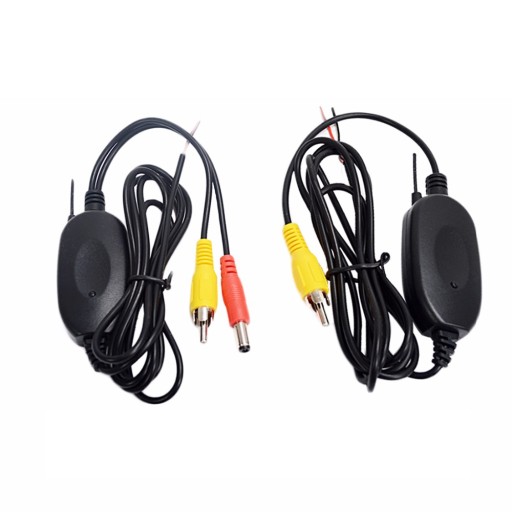

• PROFESJONALNY MODUŁ BEZPRZEWODOWY: NADAJNIK + ODBIORNIK
