Буферный источник питания Pulsar AWZG2-24V2A-B 24В 2А

Zasilacz buforowy Pulsar AWZG2-24V2A-B 27,6Vdc/2A - Grade 2

Wysokiej jakości polski produkt firmy Pulsar!

Cechy zasilacza:

• zgodność z normą do systemów sygnalizacji włamania i napadu (SSWiN) EN50131-6:2017 w stopniu 1, 2 i klasy środowiskowej II
• zgodność z normą do systemów kontroli dostępu (KD) EN60839-11:2013 w stopniu 1, 2 i klasy środowiskowej II
• napięcie zasilania ~230 V AC
• bezprzerwowe zasilanie DC 27,6V/2A
• miejsce na akumulator 2x7Ah/12V
• mikroprocesorowy system automatyki
• dynamiczny test akumulatora
• kontrola ciągłości obwodu akumulatora
• kontrola napięcia akumulatora
• kontrola stanu bezpiecznika akumulatora
• kontrola ładowania i konserwacji akumulatora
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
• zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
• prąd ładowania akumulatora wybierany zworką
• funkcja START manualnego załączenia zasilania z akumulatora
• sygnalizacja optyczna LED
• wyjście techniczne EPS zaniku sieci - typu OC
• wyjście techniczne APS sygnalizacji awarii akumulatora – typu OC
• opcjonalny moduł przekaźnikowy AWZ639 zmieniającego wyjścia techniczne typu OC na przekaźnikowe
• zabezpieczenia:

  - przeciwzwarciowe SCP

  - przeciążeniowe OLP

  - antysabotażowe

Opis:

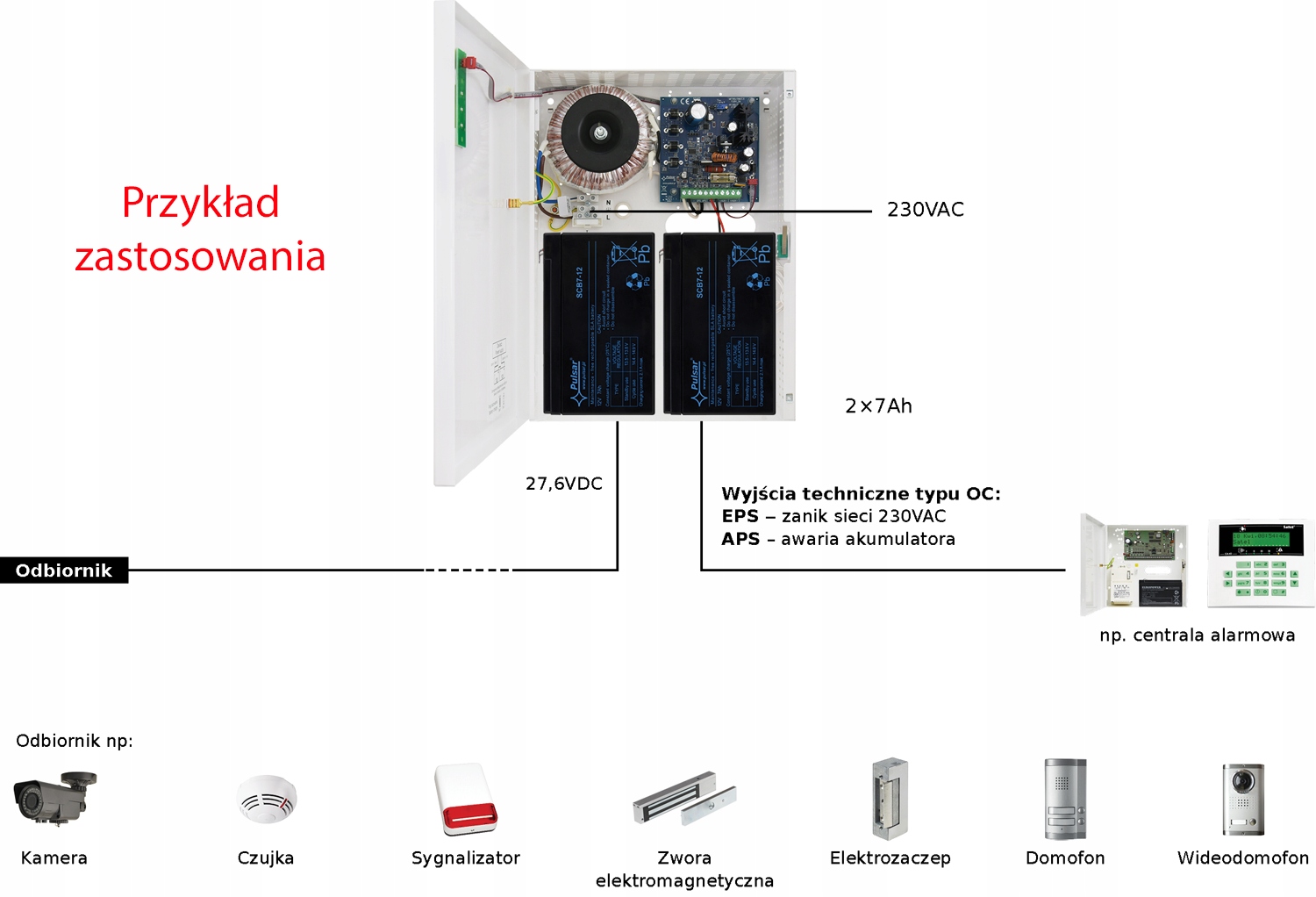

Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 24V DC (+/-15%).

Zastosowany w urządzeniu liniowy układ stabilizacyjny dostarcza napięcia o mniejszym poziomie szumów i krótszym czasie odpowiedzi na zakłócenie, niż w przypadku stosowania stabilizatora impulsowego.

Zasilacz dostarcza napięcia przy pracy buforowej Uout = 22V ÷ 27,6V DC o sumarycznej wydajności prądowej:

1. Prąd wyjściowy 2A (bez akumulatora)

2. Prąd wyjściowy 1,5A + 0,5A ładowanie akumulatora

3. Prąd wyjściowy 1A + 1A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 2A.

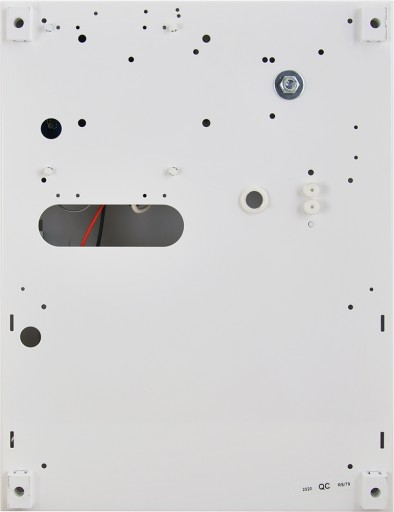

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz umieszczony jest w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 2x7Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).

Zasilacze buforowe zostały zaprojektowane zgodnie z wymogami normy (SSWiN) EN50131-6:2017 oraz (KD) EN60839-11:2013 w stopniu 1, 2 i klasie środowiskowej II. Zasilacze przeznaczone są do nieprzerwanego zasilania urządzeń SSWiN i KD wymagających stabilizowanego napięcia 24 VDC (±15%).

Dane techniczne:

• Typ zasilacza: A (EPS - External Power Source), stopień zabezpieczenia 1, 2, klasa środowiskowa II
• Zasilanie: 230V AC 50Hz
• Pobór prądu: 0,45A
• Moc zasilacza: 55W
• Napięcie wyjściowe: 22V÷27,6V DC – praca buforowa; 20V÷27,6V DC – praca bateryjna
• Prąd wyjściowy: 2A (włącznie z ładowaniem akumulatorów)
• Pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej: 14mA
• Zakres regulacji napięcia wyjściowego: 27÷28VDC
• Napięcie tętnienia: 55mV p-p max.
• Prąd ładowania akumulatora: 0,5A lub 1A (przełączany zworką)
• Zabezpieczenie przed przeciążeniem lub zwarciem SCP: Wyjście zasilacza AUX wyposażone jest w zabezpieczenie elektroniczne. W przypadku obciążenia zasilacza prądem przekraczającym IMAX. (obciążenie 110% ÷ 150% mocy zasilacza) następuje automatyczne ograniczenie prądu i napięcia. Przywrócenie napięcia na wyjściu następuje automatycznie po usunięciu przeciążenia.
• Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: F5A- ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)
• Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<20 V (± 0,5V) – odłączenie zacisku -BAT
• Zabezpieczenie antysabotażowe: 1x mikrowyłącznik: styki NC (obudowa zamknięta), otwarcie obudowy 0,5A@50VDC (max.)
• Wyjścia techniczne:

  - EPS; wyjście sygnalizujące awarię zasilania AC:  typ OC, 50mA max. Stan normalny: poziom L (0V), awaria: poziom hi-Z

  - APS; wyjście sygnalizujące awarię akumulatora: typ OC, 50mA max. Stan normalny: poziom L (0V), awaria: poziom hi-Z

• Optyczna sygnalizacja pracy: tak - diody LED na PCB i obudowie zasilacza
• Warunki pracy I,II klasa środowiskowa, -10 oC÷40 oC
• Obudowa: stalowa DC01 1mm, kolor RAL9003
• Wymiary: 205 x 305 x 82+8 (WxHxD)
• Waga netto/brutto: 3,14kg/ 3,24kg
• Miejsce na akumulator: 2x7-9Ah/12V (SLA) - brak akumulatorów w zestawie
• Zamykanie: wkręt walcowy x 2 (z czoła), możliwość montażu zamka
• Deklaracje: CE, RoHS

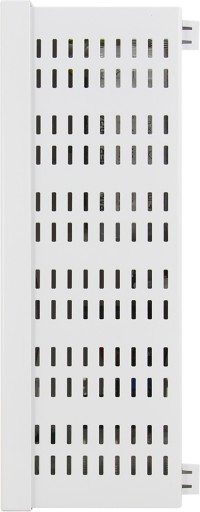

• Uwagi: obudowa posiada dystans od ściany (podłoża) - 8 mm; chłodzenie zasilacza: konwekcyjne
