Раздвижная система для легких шкафов-купе шириной 100 см.

PROSTA KONSTRUKCJA DO LEKKICH DRZWI

SLID’UP 100 to prosty system, dzięki któremu własnoręcznie zbudujesz lekkie drzwi przesuwne do szafki kuchennej, pawlacza albo niskiej zabudowy wnętrz.

EKSPRESOWY MONTAŻ

Wyjątkowo prosta konstrukcja SLID’UP 100 sprawia, że montaż drzwi jest szybki i dziecinnie łatwy. Do instalacji systemu z drzwiczkami wystarczy Ci jedynie wkrętak, miarka, wiertarka (do nawiercenia otworów na wkręty w prowadnicy) oraz piłka do metalu, jeśli planujesz skracać tor jezdny.

CICHY PRZESUW, DO RÓŻNEGO TYPU DRZWI

Nylonowe ślizgacze zamiast wózków dołączone do zestawu zapewniają cichy i płynny przesuw drzwi. SLID’UP 100 możesz zastosować do drzwi wykonanych z drewna, płyty wiórowej, płyty komórkowej albo kompozytów.

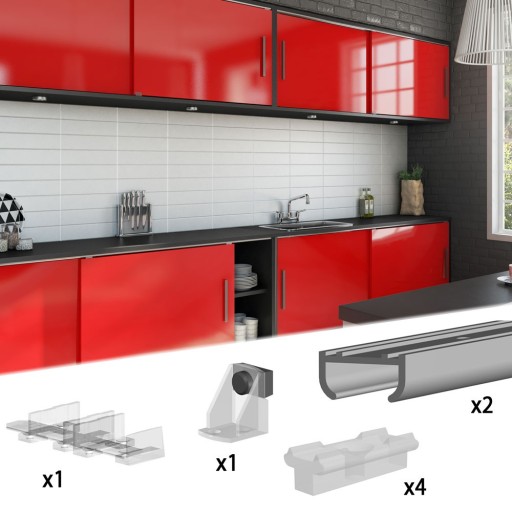

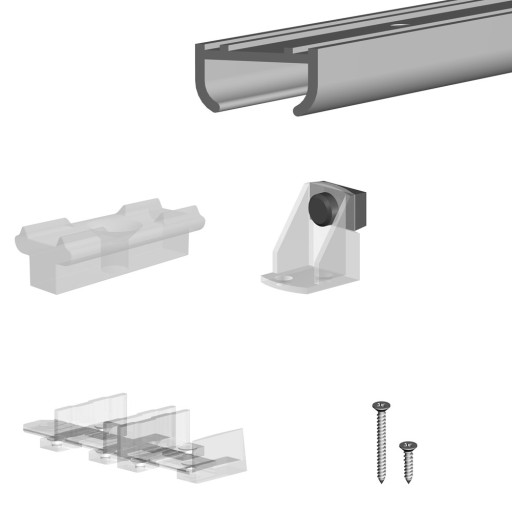

SKŁAD ZESTAWU (do 2 skrzydeł drzwiowych)

• tor jezdny aluminiowy o długości 1000 mm (2 szt.)
• ślizgacz górny  (4 szt.)
• stoper do drzwi ograniczający przesuw drzwi (1 szt.)
• prowadnik uniwersalny uniemożliwiający ruch drzwi w kierunku prostopadłym do płaszczyzny przesuwu drzwi (1 szt.)
• wkręty montażowe do drewna  do mocowania ślizgaczy i stopera (1 kpl.)
• instrukcja montażu (1 szt.)

UWAGA: skrzydła drzwiowe nie wchodzą w zakres dostawy!

WARUNKI ZABUDOWY

Ciężar zestawu 0,85 kG

Szerokość otworu: Lo

Wysokość otworu: Ho

Nakładanie się skrzydeł drzwi: Z - zalecane 40 mm

Liczba skrzydeł: n

Szerokość drzwi D:

D = ( Lo + ( n - 1 ) × Z ) / n

Wysokość drzwi H:

H = Ho - 19 mm

W torach jezdnych należy wykonać otwory pod wkręty mocujące do wieńca górnego szafy.

Zalecany rozstaw otworów: 290 mm.

• system do lekkich drzwi przesuwnych w szafkach, pawlaczach i niskich zabudowach wnętrz
• tor jezdny o długości 1 m
• cichy i lekki przesuw drzwi
• nylonowe ślizgacze
• łatwy montaż przy pomocy podstawowych narzędzi
• niski tor jezdny
• grubość drzwi: od 16 mm
• max. ciężar skrzydła drzwi 9 kg
• do drzwi z drewna, płyty wiórowej, płyty komórkowej, kompozytów
