Wzmacniacz słuchawkowy AB 17Hz ... 23kHz AVT1024 C

Wzmacniacz słuchawkowy AB 17Hz ... 23kHz, AVT1024 - zestaw zlutowany i uruchomiony

Producent: AVT SPV

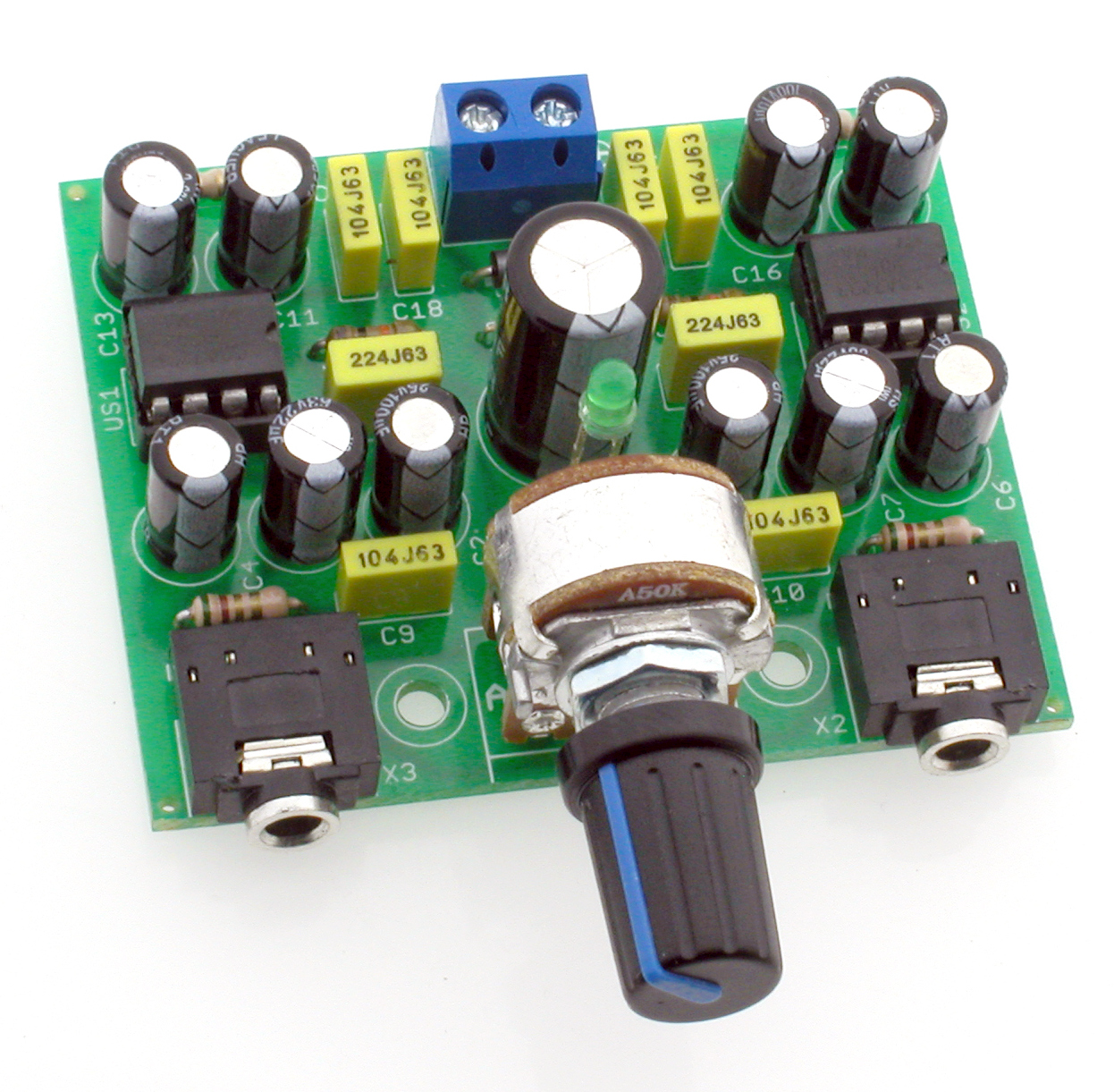

Zdjęcia poglądowe, przedstawiające zestaw zlutowany.

Właściwości:

• klasa pracy końcówki mocy: AB
• moc wyjściowa (Rl=32Ω, Ucc=12V): 800mW
• poziom zniekształceń nieliniowych: poniżej 0,3%
• pasmo przenoszenia 17Hz ÷ 23kHz
• dopuszczalny zakres napięć zasilania: 3 ÷ 15 VDC
• pobór prądu w stanie spoczynku (na kanał): ok. 6mA
• wymiary płytki PCB 60x48 mm
• zestaw zlutowany i uruchomiony

Dwukanałowa końcówka mocy opiera swą budowę na wzmacniaczach TDA7233. Do poprawnej pracy, wymagana jest minimalna ilość elementów, co czyni ten projekt bardzo prostym.

Do złącza wyjściowego minijack stereo dołączamy słuchawki o impedancji większej niż 2Ω.

Najlepsze wyniki osiąga się ze słuchawkami o impedancji 32 Ω.

Przed zakupem obowiązkowo zapoznaj się z dokumentacją!

Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki)

http://serwis.avt.pl/manuals/AVT1024.pdf
