Солнечная панель Комплект солнечных батарей 405 Вт + контроллер заряда 30 А 12/24 В

PANEL SŁONECZNY ZESTAW SOLARNY 405W + REGULATOR 30A

Proponowany zestaw umożliwia wykorzystanie energii słonecznej do ładowania akumulatora 12/24V.

Zgromadzona energia może być wykorzystana do zasilania urządzeń lub oświetlenia o napięciu 12/24V (takie jak z gniazdka zapalniczki w samochodzie). Możliwe jest również zastosowanie przetwornicy z 12/24V na 230V prądu zmiennego do zasilania typowych urządzeń elektrycznych.

Ten zestaw rozwiązuje problem dostępu do energii elektrycznej w:

• kamperze lub przyczepie kempingowej
• Na łódce, jachcie, housebotcie
• Na działce rekreacyjnej, domek letniskowy.

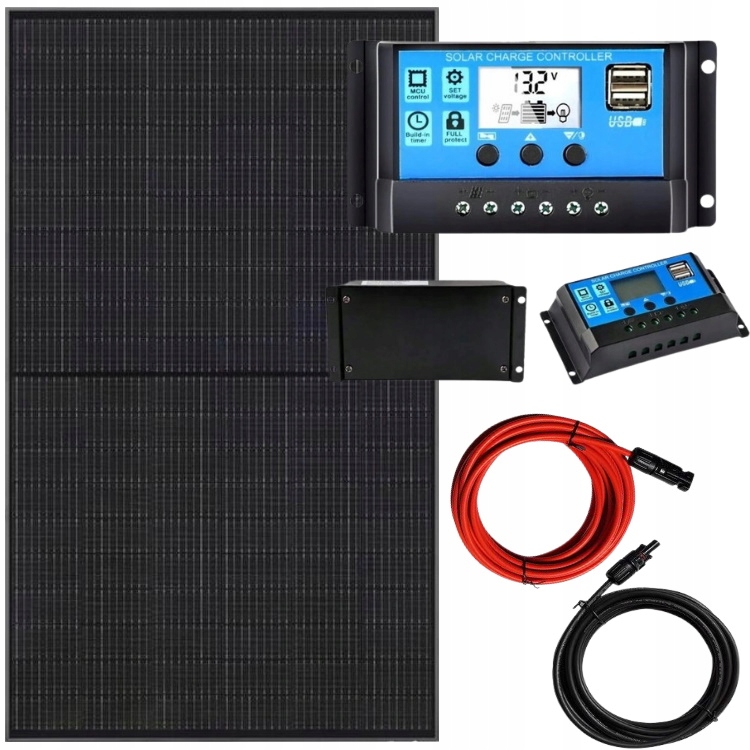

W zestawie otrzymujesz:

1. Panel Solarny 405W JA SOLAR Full Black Mono Half-Cut (typowy dachowy w ramie aluminiowej z otworami montażowymi)
2. Regulator napiecia PWM 30A Volt polska
3. Kable solarne 4mm2 o długości 3m

Panel Solarny Ja Solar 405W FULL BLACK MONO HALFCUT 11,10A 31,21V 172,2cm×113,4cm×3cm

Dane techniczne panelu fotowoltaicznego:

• Maksymalna moc (Pmax): 405 Wp
• Napięcie mocy maksymalnej (Vmp): 31,21 V
• Natężenie mocy maksymalnej (Imp): 12,98 A
• Napięcie obwodu otwartego (Voc): 37,23 V
• Prąd zwarcia (Isc): 13,87 A
• Sprawność modułu: 20,7%
• Tolerancja mocy: 0~+5W
• Maksymalny prąd nominalny bezpiecznika: 25 A
• Liczba ogniw: 108 (6x18)
• Klasa I TIER 1
• Wymiary panelu: 172,2cm×113,4cm×3cm
• Długość przewodu 120cm
• Waga: 21,5 kg
• Materiał ramy: anodowany stop aluminium
• Temperatura pracy: -40*C - +85*C
• Szyba: szkło hartowane antyrefleksyjne 3.2 mm
• Skrzynka przyłączeniowa: IP68, 3 diody
• Certyfikowane klasa UL Typu 1
• Złącze MC4 x2 4mm2
• Marka: Ja Solar

Technologia HALFCUT

Większa moc

Producenci coraz bardziej starają się usprawniać oferowane produkty. Jednym z usprawnień jest właśnie technologia ciętych płytek. Taki sposób ułożenia płytek krzemowych zwiększa przede wszystkim wydajność i klasę panelu. W dosłownym tłumaczeniu z takiego samego rozmiaru jesteśmy w stanie uzyskać większą moc modułu. To dlatego panele dużej mocy są dostępne właśnie w technologii half-cut.

Mniejsze straty mocy modułu

To nie koniec atutów. Jednym z największych plusów jest wielokrotnie mniejsza strata mocy w porównaniu ze standardowymi panelami. Płytka krzemowa przecięta w pół jest dużo mniejsza, przez co generuje dużo niższy prąd. Ten jest wprost proporcjonalny do jej wielkości. Starty natomiast są silnie zależne od oporu. W technologii modułów half-cut jest nawet 5-krotnie mniejszy niż w tradycyjnej. Jest to z pewnością największy atut. Finalnie moduł generuje mniejsze starty, co przekłada się na wyższą sprawność i uzysk z zainstalowanego m2.

Zmniejszone ryzyko zacienienia

Moduły half-cut posiadają jeszcze jedną zaletę, o której warto powiedzieć. Są mniej narażone na ryzyko zacienienia w obliczu tradycyjnych technologii. I nie mamy tu na myśli zacienienia spowodowanego pobliskim drzewem czy innym obiektem. Często gdy o tym wspominamy klientom, ci zapewniają nas, że w pobliżu planowanej inwestycji nie ma elementów powodujących zacienienie. Niestety większość z nas zapomina o efektach atmosferycznych, które mogą to zacienienie powodować. Przykładem może być śnieg.

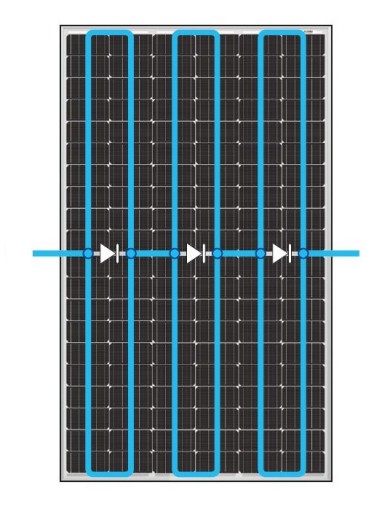

W modułach half-cut znajdziemy więcej diod bocznikujących. Wynika to wprost z budowy modułu. Panel podzielony jest na dwie części. Część górną i część dolną. Obie są ze sobą połączone równolegle, a za ich pracę odpowiada osobna dioda bocznikująca tak, aby mogły pracować również niezależnie od siebie. Dodatkowo każda z części posiada własne szeregi spiętych płytek, które są również zabezpieczone osobnymi diodami. Najczęściej po 20 płytek krzemowych. To pozwala na oddzielną pracę szeregów wewnątrz części górnej i dolnej.

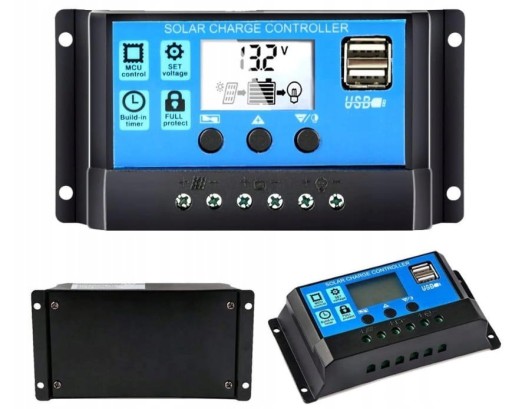

REGULATOR NAPIĘCIA 30A 12/24V Z FUNKCJĄ ZMIERZCHOWĄ I 2x USB

Funkcje regulatora:

• Podświetlany ekran LCD: ( 14 przełączanych ekranów )
• Tryby ładowania: Akumulacyjne, absorpcyjne, spoczynkowe
• Rodzaje obsługiwanych akumulatorów: Kwasowy ( szczelny zalewowy ), żelowy, FLD, SLD, AGM, GEL

• Regulator posiada programowalną funkcję czujnika zmierzchowego ( czasowego 1-24h ) jak i automatyczną ( z panela solarnego )
• Ponadto regulator może zostać w przyszłości rozbudowany o kolejne panele, dzięki czemu możemy pozyskiwać większą ilość prądu.

Zabezpieczenia regulatora:

• Zwarcie baterii słonecznej.
• Przeciążenie po stronie odbiornika.
• Odwrócona polaryzacja akumulatora.
• Ochrona przed przegrzaniem.

DANE TECHNICZNE REGULATORA:

• Nastawne zabezpieczenie przed rozładowaniem od: 10V /20,0V
• Nastawny punkt przywrócenia obciążenia: 12V /25V
• Maksymalne napięcie wejściowe(z paneli): <50V
• Klasa ochrony: IP30
• Max. prąd ładowania (prąd paneli): 30A
• Max. prąd obciążenia: 30A
• Napięcie pracy: 12V 24V DC
• Pobór własny: < 6mA
• Temperatura pracy: -35℃ do +60 ℃
• Wymiary: 133/70/33mm
• Kompensacja ładowania ze względu na temp.: -30,0mV/1 st. C/2V
• Wyjście USB: 5V/2A (podwójne)

CZAS ŁADOWANIA AKUMULATORÓW

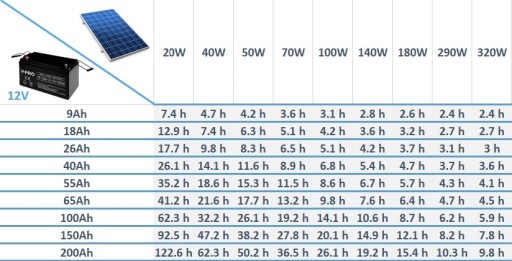

Przedstawiona obok tabela prezentuje czas potrzebny do naładowania dostępnych na rynku akumulatorów w zależności od mocy układu fotowoltaicznego.

Bateria słoneczna 405W bez problemu naładuje w słoneczny dzień akumulator o pojemności 100 Ah w nieco ponad 6h od pełnego rozładowania !!!

UWAGA: w zestawie nie ma akumulatora.

Do tego zestawu zalecamy akumulator żelowy lub kwasowy minimum 100Ah. ( do kupienia na naszych aukcjach )

Oczywiście można zastosować mniejszy, ale ilość zgromadzonej energii będzie mniejsza, a także żywotność będzie skrócona. Generalnie czym większy akumulator tym lepiej.

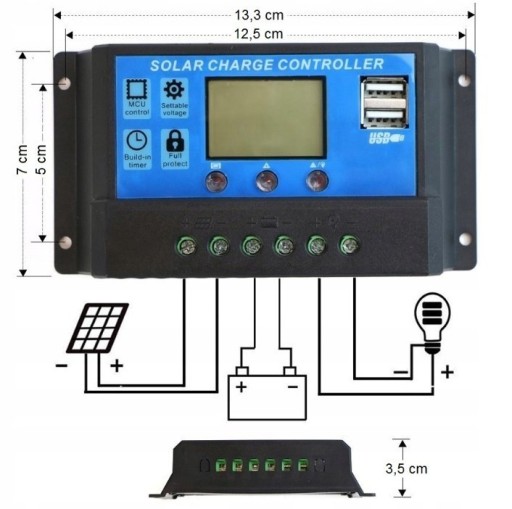

Kolejność podłączania:

1. Akumulator

2. Panel PV

3. Obciążenie (symbol żarówki)

UWAGA: ZAWSZE przed podłączeniem upewnij się czy podłączasz prawidłowym biegunem czyli plus do plusa i minus do

minusa. Pomimo posiadanych zabezpieczeń błędne podłączenie może doprowadzić do uszkodzenia regulatora np.

przegrzania, a także do uszkodzenia akumulatora i panela PV

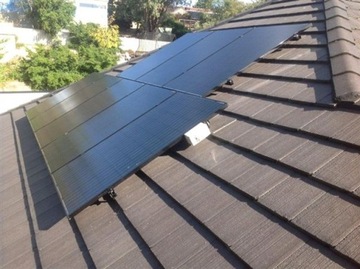

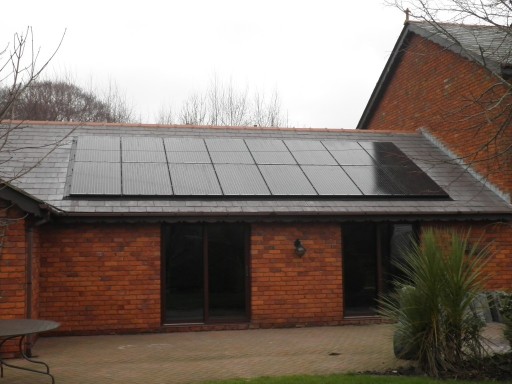

PRZYKŁADOWE ZDJĘCIA ZASTOSOWANIA PANELU
