Система для 2-х складных дверных полотен шириной до 1,5 м.

NIEZAWODNE ROZWIĄZANIE DO DRZWI SKŁADANYCH

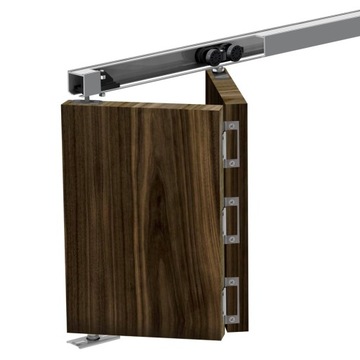

SLID’UP 150 umożliwia budowę solidnych drzwi składanych  do szaf, zabudów wnęk oraz przejść między pomieszczeniami. System jest przeznaczony do drzwi, których pojedyncze skrzydło waży nawet 40 kg. Zestaw pozwala na montaż drzwi z drewna, płyty wiórowej, komórkowej lub kompozytów. Ogromną zaletą SLID’UP 150 są wysokiej jakości wózki  z łożyskowanymi kołami z tworzywa; to dzięki nim system porusza się płynnie i delikatnie.

SKŁAD ZESTAWU

Niewielka liczba elementów sprawia, że montaż systemu jest prosty i możesz przeprowadzić go własnymi siłami, bez konieczności pomocy fachowców.

W skład zestawu wchodzi:

• aluminiowy tor jezdny o długości 1500 mm (1 szt.)
• wózek, w zestawie (1 szt.)
• czop górny z osadą (1 szt.)
• czop dolny z osadą ( 1 szt.)
• zawias motylkowy 40 kg, w zestawie (3 szt.)
• komplet wkrętów montażowych do drewna (1 kpl.)
• instrukcja montażu (1 egz.)

UWAGA: skrzydła drzwiowe są wyłączone z zakresu dostawy.

INFORMACJE DOTYCZĄCE MONTAŻU

Waga zestawu 1,75 kg.

Szerokość otworu: Lo

Wysokość otworu: Ho

Grubość skrzydła drzwi: G

Szerokość drzwi: D [mm]

D = (Lo[mm] - x - 5)/2

gdzie x zależy od grubości drzwi G w następujący sposób:

G [mm]  16  18  22  25  28  32  40

x             0     0   3    3    4    4    6

Wysokość drzwi: H = Ho - 65 mm

Przy planowaniu szafy bardzo ważna jest głębokość przestrzeni zajmowanej przez system. Aby ją wyliczyć należy przede wszystkim uwzględnić fakt, że drzwi obracają się w osi czopów, a końcówki skrzydła drzwi wchodzą do środka szafy na maksymalną głębokość liczoną jako długość przeciwprostokątnej trójkąta o bokach 40 mm i ½ grubości drzwi. Dodatkowo gdy zastosowana ma być maskownica zakrywająca tor jezdny, należy uwzględnić jej grubość.

• zestaw okuć na 2 skrzydła do drzwi składanych w szafach i zabudowach wnęk
• tory jezdny o długości 1500 mm.
• cichy i płynny przesuw dzięki łożyskowanym wózkom z kółkami z tworzywa sztucznego
• łatwy montaż i precyzyjna regulacja drzwi
• grubość drzwi: 16-40 mm
• maksymalny ciężar skrzydła drzwi : 40 kg
• system przeznaczony dla drzwi z drewna, płyty wiórowej, płyty komórkowej lub kompozytów
