Подшипник игольчатый HK 1616 NTN 16x22x16

Łożysko HK 1616

Producent: NTN Japonia

Łożysko igiełkowe cienkościenne przelotowe

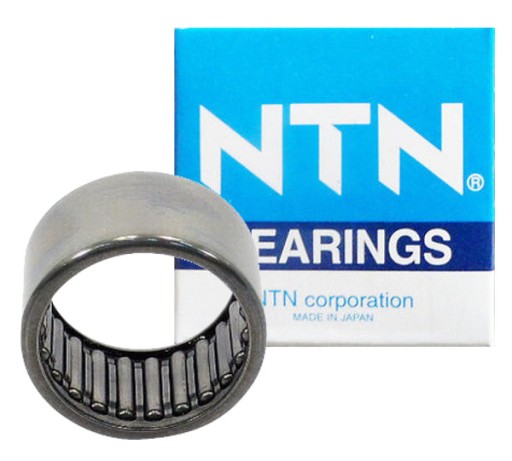

Zdjęcie poglądowe

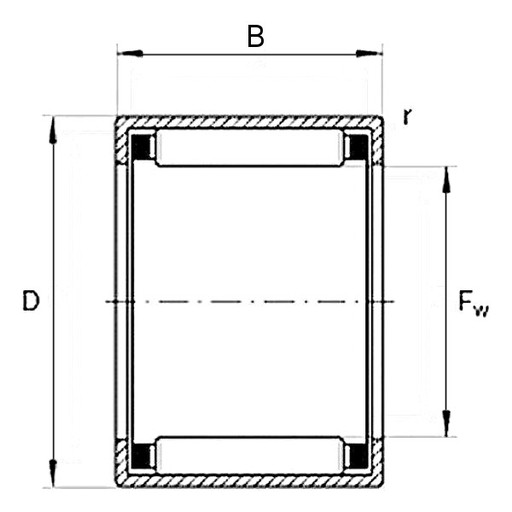

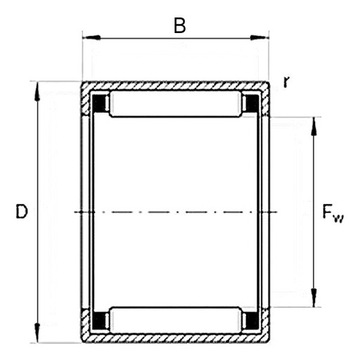

Wymiary:

• Fw = 16,00 mm
• D = 22,00 mm
• B = 16,00 mm

Łożyska igiełkowe cienkościenne to łożyska igiełkowe z tłoczonym cienkim pierścieniem zewnętrznym. Mają bardzo małą wysokość przekroju i dużą zdolność przejmowania obciążeń. Stosowane są, gdy otwory w oprawie nie mogą być wykorzystane jako bieżnie dla złożeń igiełkowych, a wymagana jest kompaktowa konstrukcja ułożyskowania.

Łożyska te wymagają ciasnego osadzenia w otworze oprawy, profilowane dno umożliwia ponadto przejmowanie małych osiowych sił prowadzących. Łożyska igiełkowe cienkościenne są często stosowane bez pierścienia wewnętrznego.

Pierścień zewnętrzny z hartowanej blachy stalowej, koszyk i igiełki tworzą nierozłączną całość. Łożyska igiełkowe cienkościenne występują w wersji przelotowej (otwarte z obu stron) oraz nieprzelotowej (z jednej strony zamknięte).
