Ламповый усилитель Larghetto 1 своими руками

Produkt komisowy,stan idealny!

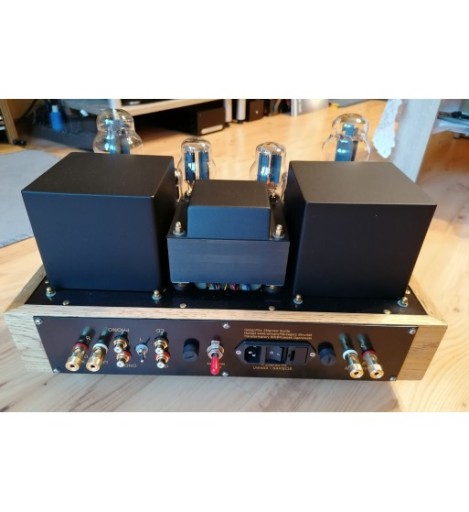

Wzmacniacz lampowy DIY „Larghetto 1” pracujący na lampach 300B (bezpośrednio żarzonych) został opracowany w taki sposób, aby mógł pracować zarówno z odtwarzaczem CD oraz z gramofonem (poprzez przedwzmacniacz gramofonowy – różnych typów).

Dlatego też zaopatrzony jest na tylnym panelu w dwie pary gniazd RCA oraz hebelkowy przełącznik źródła. Pary gniazd są opisane co należy do nich podłączyć. Informacja o aktualnym użytkowaniu jednego czy drugiego wejścia, jest przekazywana na panel przedni za pomocą kolorowych diód LED, obok których znajduje się napis o źródle. Natomiast większa dioda LED w kolorze czerwonym, jest informacją o włączonym napięciu.

Na tylnym panelu umieszczono również zasilające gniazdo zintegrowane z głównym włącznikiem/wyłącznikiem napięcia, które posiada również bezpiecznik (dwa inne bezpieczniki do kanału lewego i prawego), znajdują się w okrągłych uchwytach. Wzmacniacz ma wyjścia do źródeł dźwięku, czyli kolumn obliczone na 6 Ohm (ale również 4 i 8 Ohm można stosować).

Dane techniczne:

Transformator zasilający: EI 120/73 mm – 300VA (1 x) – Ogonowski-EDIS

Zasilanie: 230VAC/50Hz

Transformator głośnikowy: EI90 – 50 W (2 x) – Ogonowski-EDIS

Dławik: 10H/200 mA/60 Ohm - EI 66 mm (2 x) – (wewnątrz obudowy) - Ogonowski-EDIS

Pobór mocy: 160 VA (maksymalnie)

Moc wyjściowa: 8 W na kanał (300B)

Pasmo przenoszenia: 10 Hz – 60 kHz + 1dB (20 Hz – 20 kHz – 3 dB)

Impedancja wejściowa: 50 K

Zalecane głośniki: 6 Ohm (4 - 8 również)

Lampy:

Trioda - 2 x 300B (Electro-Harmonix – Made In Russia)

Duodioda - 2 x 5C3S (5Ц3C – pisane cyrylicą) – (Swetlana)

– (zalecane GZ34 - patrz instrukcja)

Trioda podwójna - 2 x 6N8S (6H8C – pisane cyrylicą) – lub 6SN7 (olbrzymi wybór)

Trioda podwójna - 2 x 6N1P* lub 6N1P-EW (6H1П* lub 6H1П-ЕВ* – pisane cyrylicą)

(*niestety ta lampa nie ma swego zachodniego odpowiednika)

Wejścia: 2 x liniowe złącza stereo RCA (CD + Phono)

Wymiary: 43 x 19 x 29 cm

Waga: 26kg
