Moduł przekaźnika czasowego wielofunkcyjnego 0-999 h

Urządzenie wielofunkcyjne wyposażone w  sporo funkcji związanych z odliczaniem czasu i odpowiednim wysterowaniem przekaźnika. Napięcie zasilania urządzenia 230VAC.

Odliczanie czasu rozpoczyna się od pojawienia napięcia zasilania na układzie.

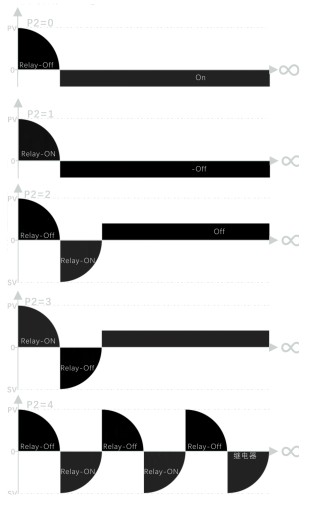

Tryby pracy układu :

1. Tryb P2.0                                                                                        Po pojawieniu się napięcia zasilania następuje odliczanie czasu. Po odliczeniu czasu następuje załączenie przekaźnika.
2. Tryb P2.1                                                                                        Po pojawieniu się napięcia zasilania następuje załączenie przekaźnika i odliczanie czasu. Po odliczeniu czasu następuje wyłącznie przekaźnika..
3. Tryb P2.2                                                                                          Po pojawieniu się napięcia zasilania odliczany jest czas T1, po jego odliczeniu następuje załączenie przekaźnika i odliczenie czasu T2, gdy czas T2 zostanie odliczony przekaźnik wyłącza się.
4. Tryb P2.3                                                                                          Po pojawieniu się napięcia zasilania przekaźnik włącza się i odliczany jest czas T1, po jego odliczeniu następuje wyłączenie przekaźnika i odliczenie czasu T2, gdy czas T2 zostanie odliczony przekaźnik ponownie się włącza.
5. Tryb P2.4                                                                                          Po pojawieniu się napięcia zasilania odliczany jest czas T1 , po jego odliczeniu następuje włączenie przekaźnika i odliczanie czasu T2, gdy czas T2 zostanie odliczony przekaźnik wyłącza się.Cykl powtarza się w nieskończoność.
6. Tryb P2.5                                                                                      Po pojawieniu się napięcia zasilania przekaźnik zostaje włączony i odliczany jest czas T1 , po jego odliczeniu następuje wyłączenie przekaźnika i odliczanie czasu T2, gdy czas T2 zostanie odliczony przekaźnik włącza się.Cykl powtarza się w nieskończoność.

Ustawienie parametrów:

Przytrzymać przycisk SET przez 5 s. i ustawić funkcję P0.0, P0.1, P0.2,  za pomocą przycisku UP, DOWN uzyskujemy wtedy odpowiednio podstawę czasu :

• P0.0 -Sekundy
• P0.1-Minuty
• P0.2-Godziny

W celu ustawienia wartości należy nacisnąć 2 razy (raz po raz) przycisk SET i ustawić odpowiednią wartość.

Zakres nastaw 1-999

Nastawione czasy zostają zapamiętane po wyłączeniu zasilania

Parametry techniczne:

• Napięcie zasilania 230VAC
• Pobór mocy 1W
• Maksymalny prąd odbiorników 10A
• Tolerancja czasu 3%
• Otwór montażowy 60x42 mm
• Temperatura pracy -10 do 50 C

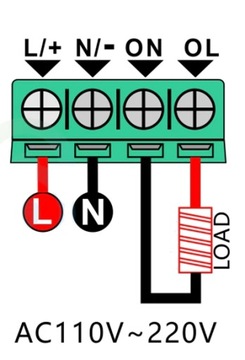

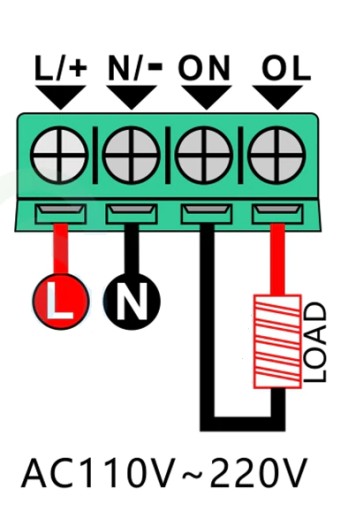

Schemat podłaczenia

L N -zasilanie

LOAD- obciążenie 230VAC
