PV РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ФОТОЭЛЕКТРИЧЕСКИЙ ПРЕДОХРАНИТЕЛЬ 1000 В постоянного тока

Zestaw - rozdzielnica fotowoltaiczna natynkowa 1000V DC 15A IP40

Kod produktu: APV-RMNT8-OPS2

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC.

W skład zestawu wchodzą:

• Obudowa natynkowa 8 modułowa, z drzwiami transparentnymi i dwoma listwami N+PE,
• Dwa ograniczniki przepięć APV, 2P klasa C [T2], 1000V DC, 32A,
• Dwa rozłączniki bezpiecznikowe APV, 2P 10x38 1000V DC, w skład którego wchodzą: dwie podstawy bezpiecznikowe 2P oraz cztery wkładki rurkowe gPV 15A.

Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.

Polecamy!

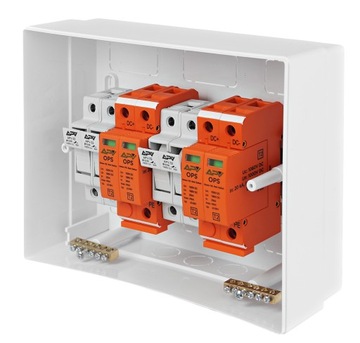

Charakterystyka obudowy - rozdzielnica natynkowa, 8-modułowa, plastikowa:

• Stopień ochrony: IP40,
• Ilość modułów: 8,
• Wymiar obudowy: 231x100x176 mm,
• Wyposażenie: szyny TH35, Z+N oraz śruby montażowe,
• Montaż: natynkowy,
• Drzwi: uchylne w lewo, transparentne,
• Osłabienia dla łatwego wprowadzenia przewodów,
• Obudowa w kolorze białym.

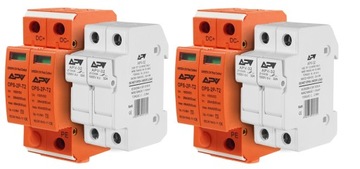

Charakterystyka ochronnika przepięć APV 2P klasy C [T2] 1000V DC 32A

Ochronniki przepięć T2 służą do ochrony instalacji fotowoltaicznych- typ TN, TT, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.  Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

• Klasa ochrony: T2,
• Ilość pól: 2,
• Wymagane zabezpieczenie: 32A,
• Napięcie znamionowe Un: 1000V DC,
• Napięcie stałej pracy Uc: 1060V DC,
• Prąd próbny In: 20kA
• Prąd MAX Imax: 40kA
• Up: <4.0 kV,
• Temperatura otoczenia pracy: -30/+50°C,
• Przyłącza max: 35 mm2,
• Wymiary: 36x94x62 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

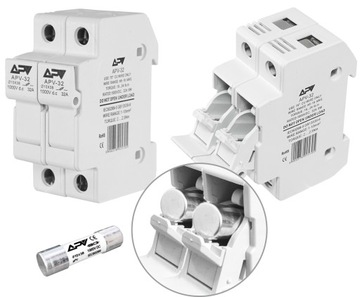

Charakterystyka rozłącznika bezpiecznikowego 2P 10x38 1000V DC

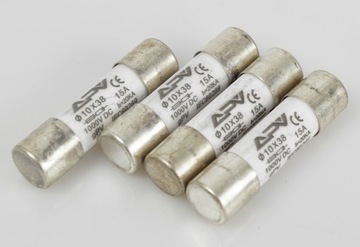

Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.

Dane techniczne:

• Ilość pól: 2,
• Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,
• Prąd maksymalny: 32A,
• Maksymalne napięcie robocze: 1000V,
• Rodzaj napięcia: DC,
• Częstotliwość: 50/60 Hz,
• Temperatura pracy: -25 to 50 °C,
• Wymiary: 36x78x60 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

Zestaw do samodzielnego, szybkiego montażu.

• Czytelny podgląd stanu - zarówno ogranicznika jak i wkładek topikowych,
• Łatwy dostęp oraz wymiana zużytej  wkładki warystorowej bez odłączania urządzenia.
• Szybszy montaż - zoptymalizowany klips montażowy ogranicznika, zapewnia prosty i łatwy montaż bez użycia narzędzi.
• Idealny zestaw do sieci fotowoltaicznej.

GALERIA ZDJĘĆ:

Na pozostałych aukcjach dostępne również piny, diody, wkładki bezpiecznikowe, przewody solarne oraz wiele innych produktów niezbędnych przy montażu systemów fotowoltaicznych.

Polecamy!
