ВСПОМОГАТЕЛЬНЫЙ ИНТЕРФЕЙС 12PIN VW RNS-2 RCD200 RCD300 RCD500

Interfejs AUX-IN do Audi, Skoda VW

Zajmujemy się sprzedażą różnego rodzaju części car audio. Możesz je nabyć korzystając z aukcji na naszym koncie.

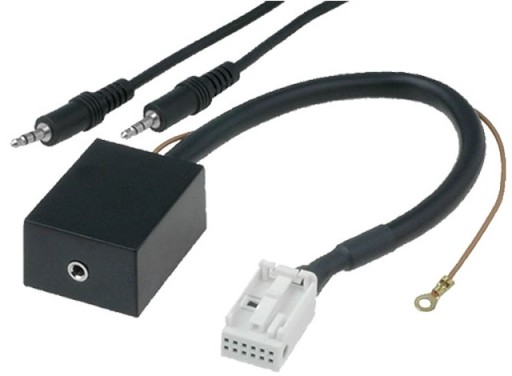

INTERFEJS AUX-IN DO AUDI, SKODA, VW z wejściem quadlock fakra (12PIN)

Interfejs umożliwiający wyprowadzenie i aktywację wejścia liniowego do podłączenia sygnału audio z dowolnego zewnętrznego źródła typu odtwarzacz MP3, iPod, DVD lub nawigacje PDA w fabrycznych radioodbiornikach modeli: AUDI, SKODA, VW 12pin Interfejs jest kompatybilny z następującymi modelami:

• Audi: RNS-E

• Volkswagen: CQ-JV1060L, Delta 6, MCD, MFD2, RNS-2, RCD200, RCD300, RCD500

• Skoda: Stream, Rhapsody

Opis gniazda odbiornika powinien zawierać sygnały:

• 02 - COM lub S-GND masa audio
• 04 - +UB CDC +12V
• 06 - CDC DATA lub DATA OUT
• 08 - NF-L lub CD-L wej. audio L
• 09 - NF-R lub CD-R wej. audio R
• 10 - ACC lub -o/o- +12V wyłącz.
• 11 - CDC DI lub DATA IN
• 12 - CDC CLK lub CLOCK IN

INSTALACJA: Czarny przewód należy połączyć w pierwszej kolejności z masą (obudową) odłączonego od zasilania radia.Po załączeniu klawiszem CC/CD adapter aktywuje wejście audio i wyświetla na displayu napis CDC11 TRACK66 oraz kolejne jednostki sekund.

W zestawie znajduje się kabel Jack 3,5mm wtyk z obu stron.
