Регулятор скорости вентилятора двухскоростной П2-1-300

Regulator obrotów wentylatora o symbolu P2-1-300

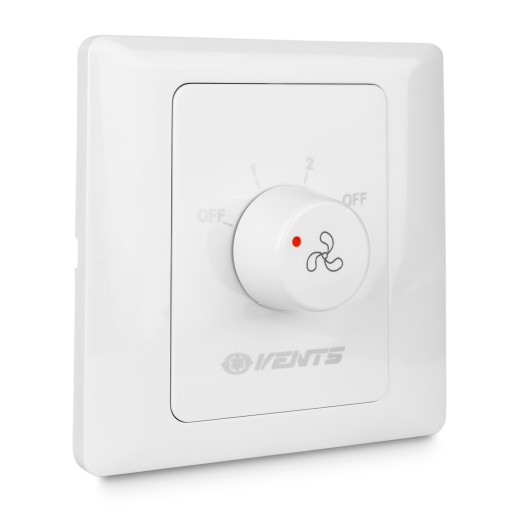

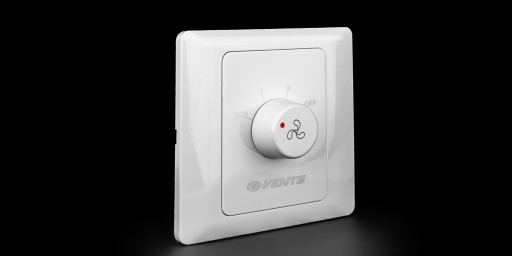

Elektroniczny regulator obrotów (przełącznik) P2-1-300 służy do dwustopniowej regulacji prędkości obrotowej wentylatorów domowych lub innych podobnych urządzeń, wyposażonych w silniki dwubiegowe. Przeznaczony do instalacji w puszce montażowej. Wyposażony jest w jedno pokrętło, spełniające jednocześnie rolę wyłącznika oraz przełącznika.

Regulator należy zainstalować w puszcze montażowej ∅60.

Zalety regulatora obrotów P2-1-300:

• Dwustopniowa regulacja prędkości obrotowej wentylatorów z silnikiem asynchronicznym
• Brak zakłóceń radiowych
• Łatwy montaż i przyłączenie
• Estetyczny wygląd
• Wykonany z ABS-u

Do zastosowania tylko z wentylatorami dwubiegowymi, np. typu TT firmy Vents lub TURBO firmy Dospel.

Dane techniczne:

• Napięcie zasilające: 230 V/50 (60) Hz.
• Napięcie wyjściowe: 600 W (maks. prąd obciążenia 3 A)
• Typ obciążenia: indukcyjne, aktywne
• Wymiary: 88х88х51 mm.
• Stopień ochrony przed pyłem i wilgocią: IP40 (tylko od strony panelu przedniego).
• Temperatura pracy: od -10°C do +40°C przy max. wilgotności 80%

Budowa urządzenia:

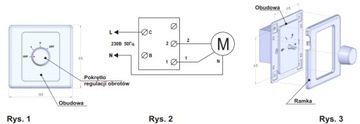

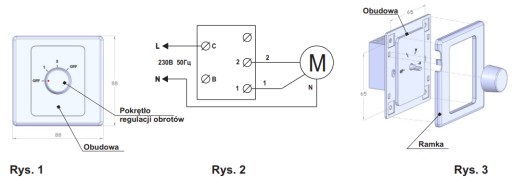

Wygląd zewnętrzny urządzenia został przedstawiony na rys. 1.

Pokrętło regulacji prędkości obrotowej:

• OFF - wył.
• 1 - pierwszy bieg
• 2 - drugi bieg

Montaż:

Regulator jest przeznaczony do montażu w pozycji pionowej w podtynkowej lub natynkowej puszce montażowej wewnątrz pomieszczenia.

Podłączenie do sieci elektrycznej (Rys.2) należy wykonać przez wyłącznik wbudowany do stacjonarnej instalacji elektrycznej.

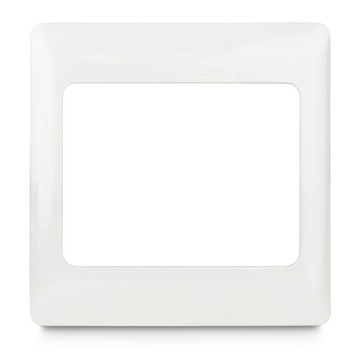

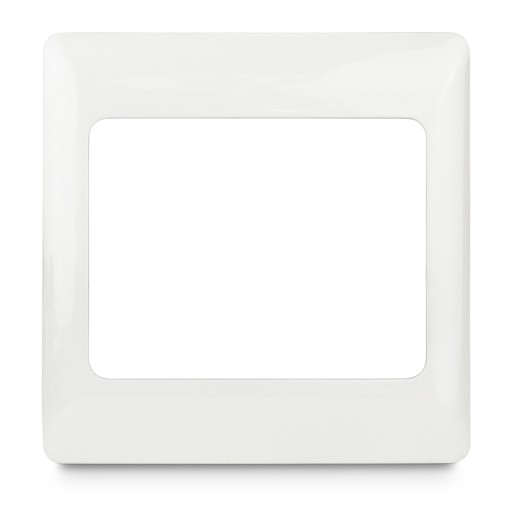

Łatwość montażu zapewnia odpinany od od obudowy panel przedni (Rys.3). Regulator należy  mocować do puszki montażowej za pomocą wkrętów.
