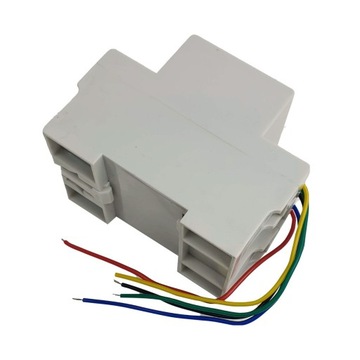

Czujnik Poziomu Wody Cieczy Przekaźnik Sonda Zabezpieczenie Pompy Drenaż Napełnianie Opróżnianie Zbiornika 230W

Model: ACTii AC5463

EAN: 6931240054635 SKU: 546378608

• Zasilanie bezpośrednio z sieci 230V , Przekaźnik o mocy 20A
• Solidne wykonanie
• Cztery tryby pracy
• Przełącznik ON / OFF / AUTO. Pozwala na ręczne włączenie i wyłączenie pompy oraz na pracę automatyczną (wg wskazań sond)
• Sygnalizacja pracy diodami.

Opis

Czujnik poziomu wody z przekaźnikiem zasilany bezpośrednio z sieci 230V.

Urządzenie wykorzystuje się do ochrony pompy przed pracą na sucho, do odwodnienia drenażu, ochrony przed przepełnieniem zbiornika, do kontroli poziomu wody w jednym lub dwóch zbiornikach.

Cztery tryby pracy:

1.Napełnianie zbiornika. Ochrona przed przepełnieniem zbiornika. Poziom wody sięga górnej sondy - pompa przestaje pompować wodę do zbiornika. Poziom wody spada poniżej dolnej sondy - następuje włączenie pompy (ponowne napełnienie zbiornika).

2.Opróżnianie zbiornika. Ochrona przed opróżnieniem zbiornika np: opróżnienie drenażu (ochrona pompy przed pracą na sucho). Poziom wody sięga do górnej sondy - następuje włączenie pompy. Poziom wody spada do dolnej sondy - następuje wyłączenie pompy.

3. Opróżnianie zbiornika. Ochrona przed opróżnieniem zbiornika. Natychmiastowe wyłączenie pompy gdy poziom wody sięga dolnej sondy.

4. Napełnianie górnego zbiornika z dolnego zbiornika. Ochrona przed przepełnieniem górnego zbiornika oraz ochrona przed opróżnieniem dolnego zbiornika (wraz z ochroną pompy przed pracą na sucho)

Specyfikacja

Parametry

Zasilanie: 230V AC

Przekaźnik maksymalna moc przełączana: 20A

Przełącznik: ON/OFF/AUTO

Sonda długość kabla: 2m

Maksymalna długość kabla sond: 300m

Napięcie zasilania sond: 10V AC

Podłączenie pompy:

1. Tryb sterowania bezpośredniego

Sterowany elektrycznie zasilacz jednofazowy, pobór mocy nie przekracza znamionowej pojemności przekaźnika (obciążenie rezystancyjne 10A obciążenie indukcyjne 5A), może być używany do bezpośredniego trybu sterowania

2. Trybu ekspandera jednofazowego

Kontrolowane elektrycznie zasilanie jednofazowe, zużycie energii nie przekracza znamionowej pojemności przekaźnika. Potem potrzebna jest pojemność przekraczająca moc elektryczną do ekspansji wymiany i styków

3. Trybu pracy trójfazowej

Sterowany elektrycznie jest trójfazowy zasilacz, wymaga zewnętrznego trójfazowego stycznika sieciowego.

Kolor: Szary

Zawartość zestawu

Czujnik

3x Sonda

Certyfikaty i normy

CE, RoHS

Wymiary, Waga

Wymiary produktu: 86 x 49 x 66 mm (Gł. x Szer. x Wys.)

Wymiary Opakowanie: 100 x 50 x 70 mm (Gł. x Szer. x Wys.)

Waga produktu: 187 g

Waga z opakowaniem: 214 g
