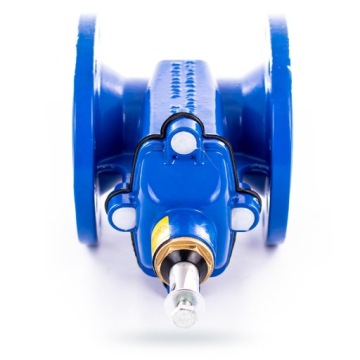

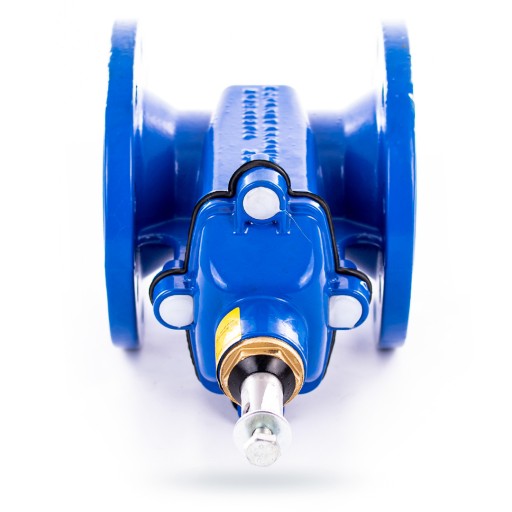

Задвижка чугунная с коротким фланцем DN200 для воды

Zasuwa kołnieżowa (8-otworów montażowych fi 23mm) żeliwna DN 200 do wody

Zawartość zestawu:

• Zasuwa kołnierzowa DN 200 (8-otworów montażowych fi 23mm)
• dokument zakupu

Zasuwa kołnierzowa wykonana jest z żeliwa szarego( gat. EN-GJL-250 wg: PN-EN 1561:2000). Wykorzystuje się do odcinania i otwierania przepływu instalacji wodociągowej, do wody pitnej, ścieków sanitarnych jak i instalacji przemysłowych do temperatury od 0 do +110C. Montowana nad ziemią jak i podziemną .Klin wulkanizowany.

Dane techniczne:

• Średnica nominalna: DN 200
• Klasa szczelności: A
• Wymagania przyłączowe kołnierzy: wg: PN-EN 1092-2:1999.
• Odporność na przebicie: min. 3 kV przy 250 μm.
• Wymiar czopa trzpienia, wg: PN-M 74202:1996.
• Ciśnienie robocze (PFA): 10 bar/16 bar
• Temperatura pracy: 0-110°C EPDM/ 0-70°C NBR
• Zakres zastosowania: woda pitna lub ciecze nieagresywne, nie zawierające części stałych.
• Maksymalna prędkość wody: 3 m/s.
• Trzpień : Kwadrat zewnetrzny 24,4 mm
• Kołnierz: 8 otworów fi 23mm

Cechy Produktu:

• Uszczelnienie trzpienia: pierścieniami typu O-ring- 4 szt wymienne przy czynnym wodociągu „SUCHY GWINT”.
• Trzpień wykonany ze stali nierdzewnej, łożyskowany z gwintem walcowanym.
• Przelot prosty bez gniazda
• Śruby łączące pokrywę z korpusem: wpuszczone w odlew, zabezpieczone masą zalewową

Opis schematu:

1.  Korpus zasuwy
2.  Pokrywa zasuwy
3.  Uszczelka pokrywy
4.  Trzpień Stal
5.  Dławica
6.  Klin gumowany
7.  Nakrętka klina
8.  Śruba Stal
9.  Pierścień zgarniający
10.  Pierścień ślizgowy
11.  Pierścień uszczelniający
12.  Pierścień uszczelniający
13.  Półpierścień trzpienia
14.  Pierścień uszczelniający
