ОТРАЖАЮЩИЙ фотоэлемент, светоотражающий отражатель

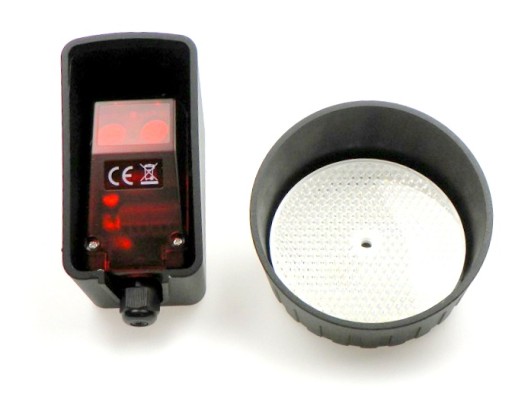

Fotokomórka refleksyjna (nadajnik/odbiornik + odbłyśnik + osłony)

Dane techniczne:

• Zasilanie: 12-36 Vdc; 10-24 Vac 50Hz
• Pobór prądu: 30 mA przy 24 V
• Obciążenie styków przekaźnika: max. 0,5A przy 48VAC / 0,6A przy 50VAC
• Czas reakcji: <100 ms
• Wiązka fali: 689nm (spolaryzowana)
• Zasięg max: 15 m
• Temperatura pracy: -25°C +60°C
• Zaciski przyłączeniowe: śrubowe max. 1,5mm2
• Klasa ochrony: IP67
• Wymiary: 85 x 43 x 39 mm, lustro fi 83 mm

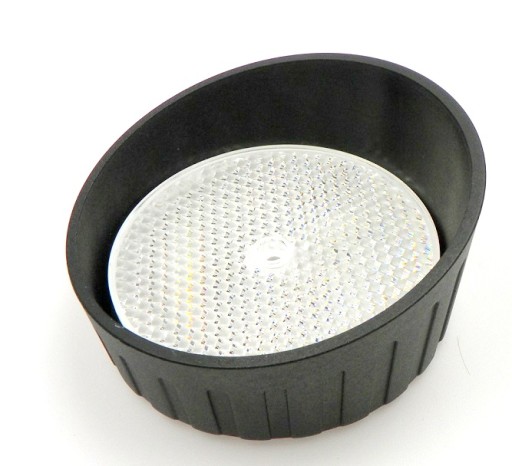

• Obudowa odbłyśnika: fi 90 mm

W oferowanym zestawie znajduje się:

• fotokomórka (głowica) – 1 szt
• lustro - 1 szt
• Osłona głowicy - 1 szt
• Osłona lustra - 1 szt
• elementy montażowe - 1 kpl
• polska instrukcja montażu i uruchomienia
• pisemna gwarancja na 24 m-ce (dokument zakupu).

Bardzo prosty sposób regulacji głowicy za pomocą 3 śrub (A_B_C).

Wkręcając lub wykręcając śrubę zmieniamy kąt wiązki fotokomórki.

Regulację należy przeprowadzić tak aby dioda LED wskaźnika świeciła ciągłym światłem zielonym. Światło migające oznacza, że odbicie wiązki od lustra nie jest pełne i głowica wymaga kalibracji.

Fotokomórka może być zasilana napięciem zmiennym 10-24V AC lub stałym 12-36V DC. Wyjście sterujące fotokomórki to styki przekaźnika do wyboru: normalnie otwarte (NO) lub normalnie zwarte (NC). Zasięg działania fotokomórki to max. 15 metrów. Szczelna obudowa bryzgoszczelna wraz z osłonami głowicy i odbłyśnika umożliwia pracę w warunkach zewnętrznych.

Głowica fotokomórki wysyła spolaryzowaną, wąską wiązkę światła podczerwieni, która po odbiciu od lustra umieszczonego po przeciwnej stronie wjazdu wraca do elementu odbiorczego głowicy. Stopień odbicia wiązki jest sygnalizowany za pomocą świecenia lub migania zielonej diody LED. Pozwala to na dokładne wyregulowanie elementu refleksyjnego (lustra) aby uzyskać jak największy stopień odbicia.

Fotokomórka refleksyjna może współpracować z większością sterowników automatyki bramowej dostępnych na rynku.

Fotokomórka współpracuje praktycznie z wszystkimi sterownikami dostępnymi na rynku!

Przekaźnik z niezależnym wyjściem NO/COM/NC

Wejście testowe SGN. Możliwość testowania fotokomórki przez sterownik.

Szeroki zakres napięcia zasilającego AC lub DC.

Fotokomórka idealnie sprawdzi się tam, gdzie brakuje instalacji przewodowej a koszt jej wykonania (zrywanie kostki brukowej, kucie, przewiert) jest o wiele większy w porównaniu do ceny oferowanej fotokomórki refleksyjnej.
