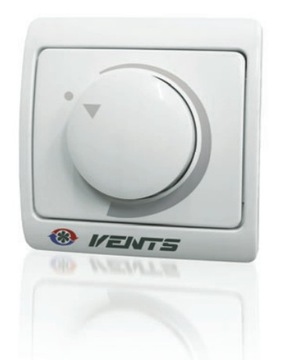

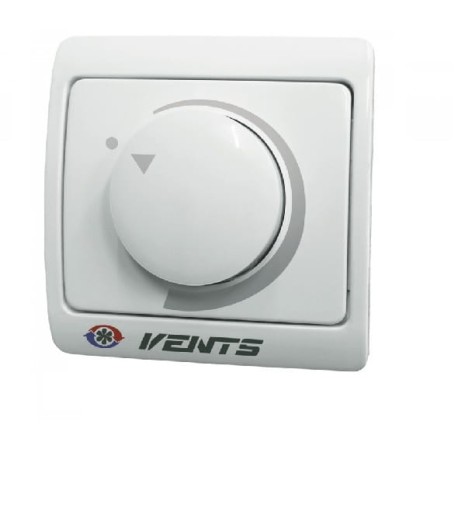

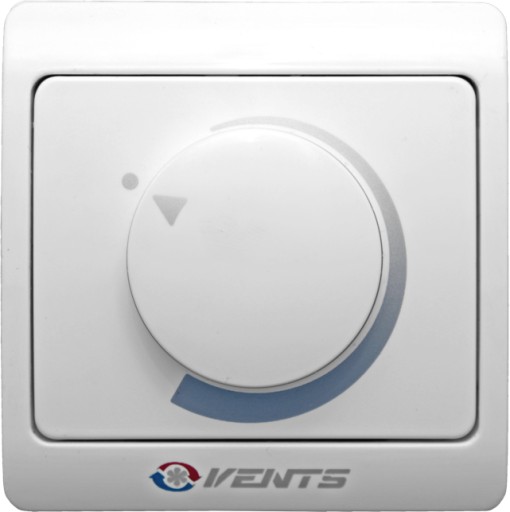

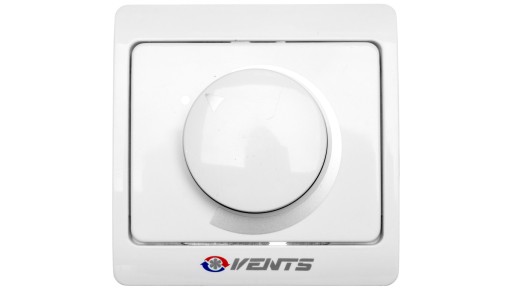

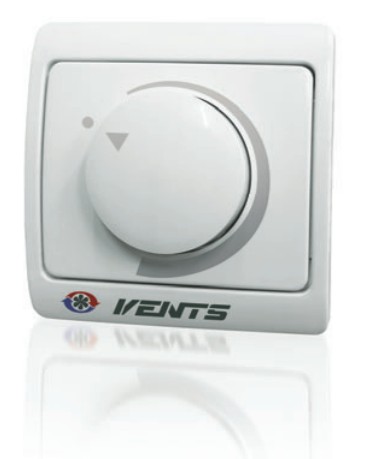

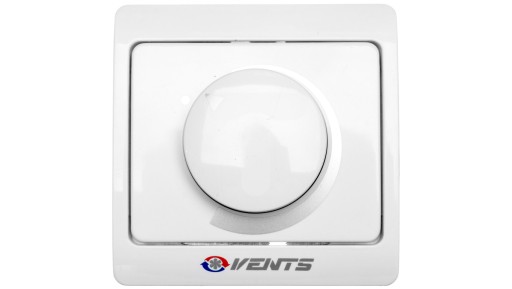

Регулятор скорости RS-1-400

Regulator prędkości RS-1-400

Stosuje się w systemach wentylacji w celu włączenia/wyłączenia i regulowania prędkości obrotów jednofazowych silników elektrycznych wentylatorów sterowanych napięciem. Jest dopuszczalne sterowanie paroma wentylatorami jeżeli ogólny użytkowany prąd nie przewyższa skrajnie dopuszczonej wielkości poboru prądu regulatora.

Konstrukcja i zastosowanie

Obudowa wentylatora jest wykonana z plastiku. Regulator wyróżnia się dokładnością sterowania. Włączenie/wyłączenie odbywa się za pomocą pokrętła sterowania. Regulowanie odbywa od minimalnego możliwego punktu napięcia (przy którym wentylator obraca się stabilnie) do maksymalnego punktu. Punkt minimalnej prędkości obrotów można wyznaczyć przez ustawienie regulowanego potencjometru.

Zabezpieczenie

Obwód wejściowy regulatora prędkości jest zabezpieczony przed przeciążeniem( obciążeniem) poprzez zmienny bezpiecznik. Regulator jest wyposażony w filtr wysokoczęstotliwościowych zakłóceń.

DANE TECHNICZNE

Napięcie (V) 1~ 230

Pobór prądu (A) 1,8

Wymiary (mm) 78x78x63

Maksymalna temperatura otoczenia (°C) 35

Klasa bezpieczeństwa IP 40

Waga (kg) 0,11

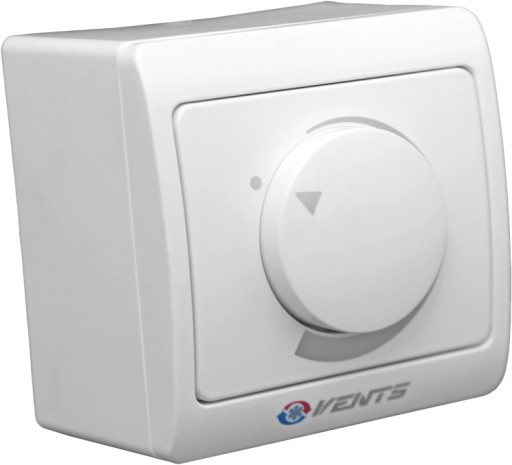

Wersja natynkowa

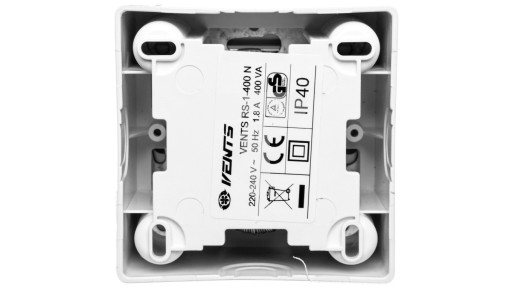

Montaż

Regulator jest przeznaczony do montażu na ścianie. Występuje jako regulator natynkowy i podtynkowy.
