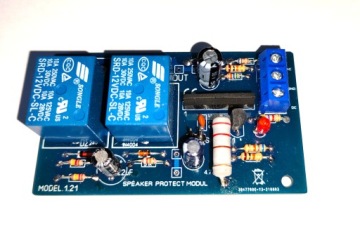

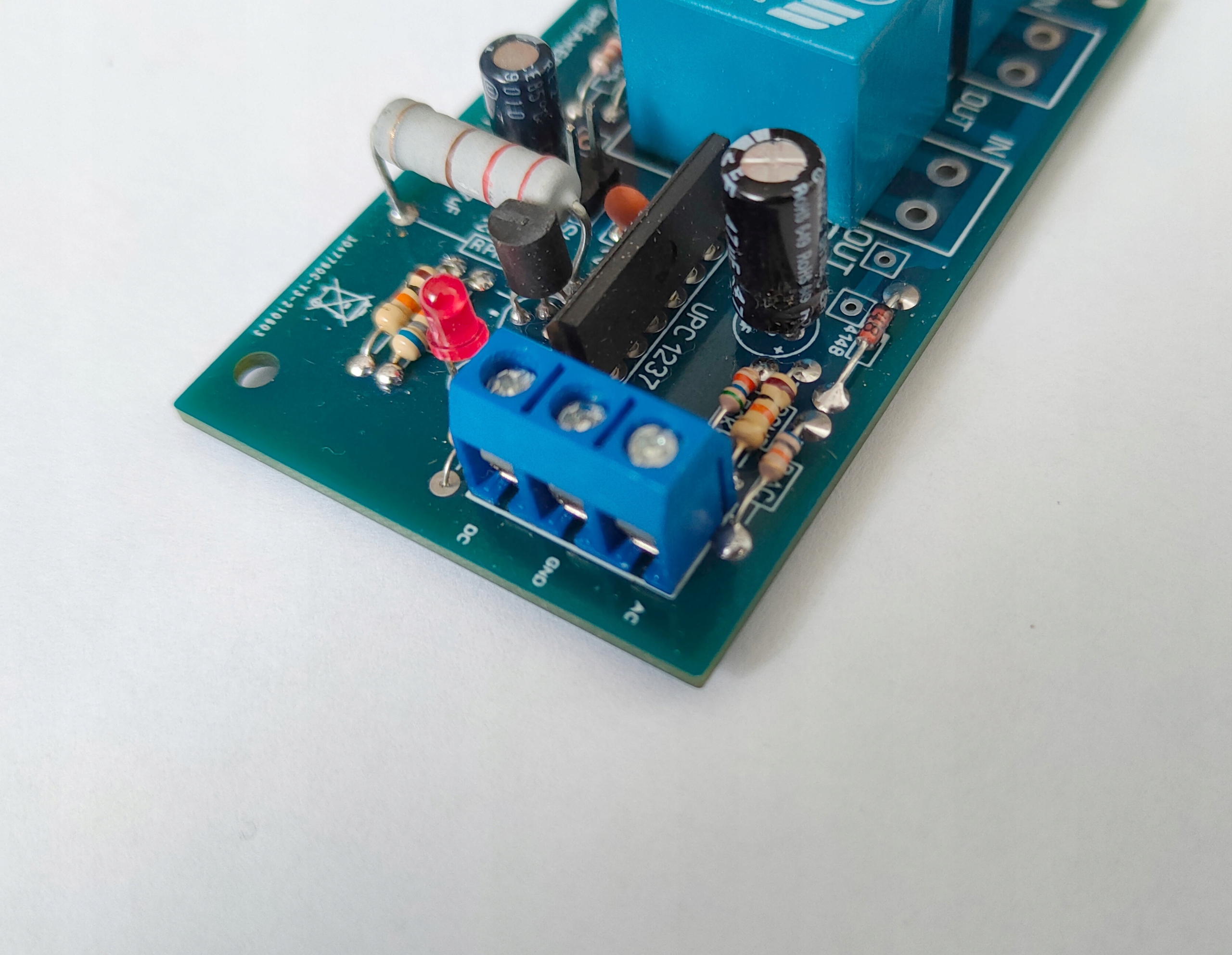

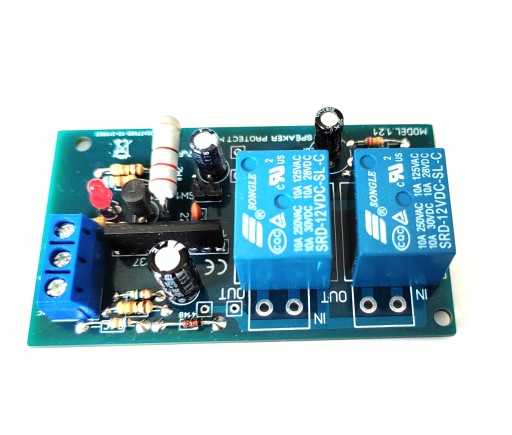

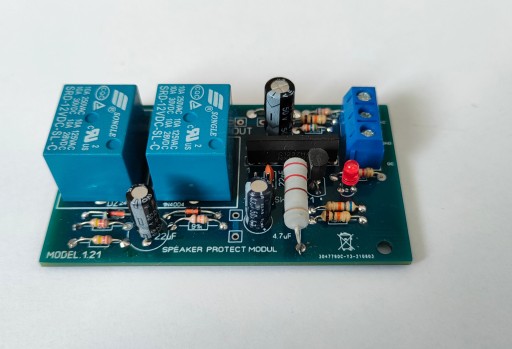

ЗАЩИТА ДИНАМИКА UPC1237 ПРИПАЯНАЯ

ZABEZPIECZENIE GŁOSNIKÓW MODUŁ  DIY UPC1237

wersja zlutowana i uruchomiona

W ZESTAWIE MODUŁ + SCHEMAT

ZASTOSOWANIE:

MODUŁ ZABEZPIECZA KOLUMNY PRZED SPALENIEM  ORAZ

ZAPOBIEGA "STRZAŁOM" GŁOSNIKA PO URUCHOMIENIU WZMACNIACZA  POPRZEZ OPÓŹNIONE  ICH ZAŁĄCZENIE.

* GDY POJAWI SIE NAOIECIE STAŁE WIECEJ NIŻ 1,5V DC NA WYJSCIU WZMACNIACZA   , WTEDY

MODUŁ ROZEPNIE  OBWÓD GŁOSNIKÓW ZAPOBIEGAJĄC  PRZED SPALENIEM  GŁOSNIKA  BASOWGO W ZESTAWIE GŁOSNIKOWYM.

*FUNKCJA OPÓŹNIONEGO ZAŁACZENIA  KOLUMN

• ZASILANIE 20-42V DC STAŁY  +  20-35V AC !!! PRZEMIENNY
• ***MOŻNA TEŻ ZMOSTKOWAC PINY AC+DC I ZASILIĆ WTEDY TYLKO PRĄDEM STAŁYM
• JEST MOŻLIWOŚĆ ZWIEKSZENIA  NAPIECIA ZASILANIA PRZEZ WYMIANĘ REZYSTORÓW

JUMPER DO ZMIANY 2 TRYBÓW PRACY:

* PĘTLA -   PO ZANIKU SKŁADOWEJ STAŁEJ PRZEKAŻNIK ZAŁACZY SIE PONOWNIE

* STABILNY -  DOPIERO PONOWNE  ODŁACZENIE I PODPIECIE ZASILNIA ZAŁACZY PRZEKAŹNIK PONOWNIE

ZASILANIE PODWÓJNYM NAPIĘCIEM: DC + AC (SPRZED MOSTKA PROSTOWNICZEGO) WYMAGA OBU NAPIĘĆ!!!

W PRZECIWIENSTWIE DO INNYCH MODUŁÓW  ZABEZPIECZAJĄCYCH  ZASILANYCH TYLKO NAPIECIEM STAŁYM MODUŁ ZADZIAŁA NATYCHMIAST I SIE ODŁACZY NATYCHMIAST  PO WYŁĄCZENIU ZASILANIA

KONDESATORY ZASILAJĄCE WZMACNIACZ SĄ DUŻEJ POJEMNOSCI I GROMADZĄ ENERGIĘ JESZCZE PO WYŁĄCZENIU ZASILANIA I W PRZYPADKU ZASILANIA TYLKO NAPIECIEM  STAŁYM ODŁĄCZY SIE ZA CHWILE CO POWODUJE CZESTO DZIWNE  EFEKTY DZWIEKOWE W KOLUMNACH.

MONTAŻ BARDZO PROSTY .WSZYSTKIE WARTOSCI ELEMNTÓW NANIESIONE NA PŁYTKĘ PCB ...WYSTARCZY PODŁĄCZYĆ  I DZIAŁA

*  KOLOR LAMINATU ZIELONY
