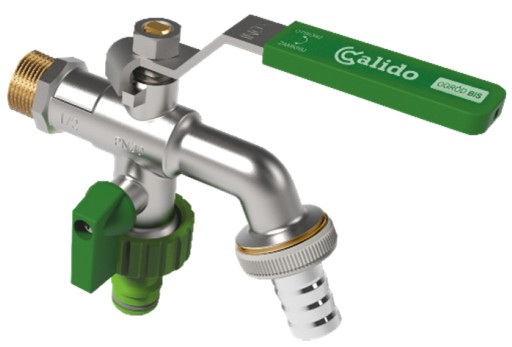

CALIDO ДВОЙНОЙ ФАП 3/4x3/4x3/4

PRZEZNACZENIE:

CALIDO OGRÓD BIS to seria mrozoodpornych, wodnych, kulowych zaworów czerpalnych, sterowanych ręcznie ze złączką do węża ogrodowego, dodatkowym króćcem bocznikowym do podłączenia węża ogrodowego wraz z szybkozłączem, dławikiem i dźwignią. Specjalnie opracowana konstrukcja kuli czterootworowej umożliwia lokalizację dodatkowego króćca bezpośrednio w komorze kuli zamykającej wylot główny. Niezależnie od położenia kuli zamykającej wylot główny, przepływ w kierunku króćca bocznikowego jest stale otwarty. Zamknięcie króćca jest realizowane dodatkowym zaworem. Kula czterootworowa umożliwia zastosowanie korpusu zaworu o bardziej kompaktowej budowie w stosunku do innych istniejących rozwiązań. Wszystkie zawory z serii posiadają korpus odkuty z jednego kawałka mosiądzu, co zapewnia ich doskonałą szczelność zewnętrzną i zwiększoną wytrzymałość mechaniczną w porównaniu do korpusów dwuelementowych. Szczelność wewnętrzną zapewnia specjalnie zaprojektowane uszczelnienie, które w temperaturze poniżej zera potrafi przyjąć przyrost objętości zamarzającej wody. Dodatkowo w przypadku zamarzania wody w zaworze, specjalna konstrukcja kul zamykających umożliwia odprowadzenie wzrastającej objętości wody w stronę instalacji. Tym samym nie dopuszcza się do nadmiernego wzrostu ciśnienia wewnątrz korpusu zaworu, które mogłoby uszkodzić zawór podczas temperatur zewnętrznych spadających poniżej zera st. C. Ze względu na bezpieczeństwo pozostałych elementów instalacji producent zaleca na czas mrozów opróżnienie instalacji z wody i pozostawienie zaworu w pozycji półotwartej.

DANE TECHNICZNE:

Ciśnienie nominalne: PN30 bar Temperatura maksymalna: 90˚C

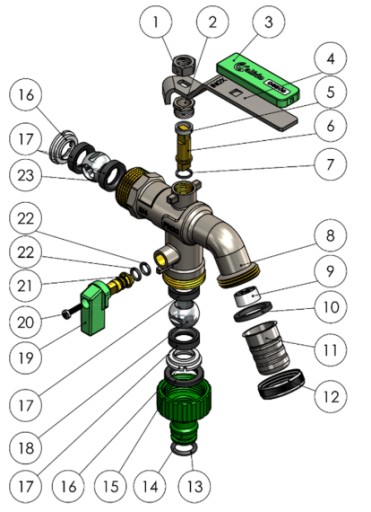

1 - Nakrętka dźwigni

2- Nakrętka dławicy

3- Pokrycie dźwigni

4- Dźwignia główna

5- Uszczelnienie dławicy

6 - Trzpień

7- Pierścień ślizgowy

8-  Korpus zaworu

9- Kierownica strumienia

10- Uszczelka złącza

11- Złącze węża ogrodowego

12- Nakrętka złącza

13- O-ring

14- Przyłącze szybkozłącza

15- Uszczelka

16- Pierścień osadczy

17- Uszczelnienie kuli

18- Kula

19- Dźwignia boczna

20- Śruba M3x12

21 - Trzpień

22 - O-ringi

23 - Kula

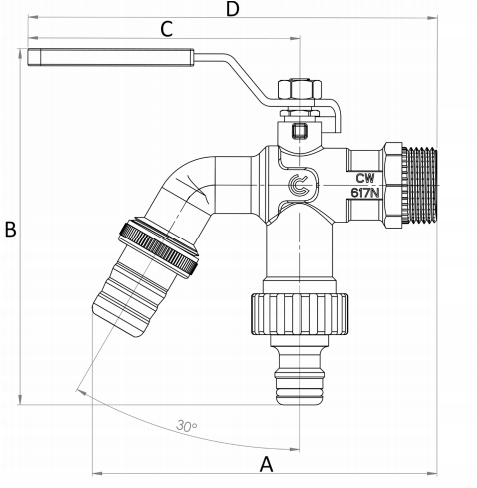

A- 118 MM

B- 122 MM

C- 93 MM

D - 140 MM
