АНТЕННЫЙ КАБЕЛЬ LTE TV КОАКСИАЛЬНЫЙ КАБЕЛЬ УФ-УЛЬТРАФИОЛЕТОВЫЙ 4K HD 50M + F ВИЛКИ

KABEL ANTENOWY PRZEWÓD KONCENTRYCZNY TV LTE ODPORNY UV 4K HD 50M + WTYKI F

W zestawie 2 x wtyk f złoty

Najwyższej jakości przewód koncentryczny dedykowany zarówno do instalacji indywidualnych jak i zbiorczych. Z powodzeniem może być stosowany w instalacjach naziemnej telewizji DVB-T, radia oraz systemach multiswitchowych (telewizja naziemna oraz satelitarna).

Kabel posiada 77% pokrycia oplotem, co gwarantuje wysoki poziom ekranowania i chroniący sygnał użyteczny przed wpływem zakłóceń zewnętrznych.

GOTOWE ODICNKI

Kabel sprzedawany w odcinkach, kupując jedną sztukę otrzymasz kabel o długości 50 metrów każda kolejna sztuka to kolejny odcinek 50 metrów.

WYSOKA JAKOŚĆ WYKONANIA

Dzięki wysokiej jakości wykonania oraz dobrym parametrom elektrycznym przewód cieszy się niesłabnącą popularnością wśród wielu instalatorów. Jest odporny na warunki atmosferyczne (słońce, mróz, deszcz).

WYSOKA ELASTYCZNOŚĆ

Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych, czy skrzynkach montażowych.

UNIWERSALNOŚĆ

Kabel koncentryczny prezentowany na tej aukcji doskonale sprawdzi się w montażu wewnątrz budynku oraz na zewnątrz.

ZASTOSOWANIE

• Telewizja naziemna DVB-T2
• Telewizja satelitarna DVB-S
• Telewizja kablowa DVB-C
• Do zastosowania wewnętrznego i zewnętrznego

LTE,HD,4K

• Idealny do odbioru kanałów w jakości 4K i FULL HD
• Odporny na zakłócenia sieci telefonicznej LTE

SPECYFIKACJA TECHNICZNA

• Żyła wewnętrzna: 1 x 1.00 CCS
• Dialektryk: 2,95 mm/lity PE
• Ekran: aluminium (folia)
• Oplot: 64 żyłki o średnicy 0.12 mm
• Powłoka zewnętrzna: 6.8 PVC (średnica zewnętrzna kabla)
• Długość: 50 m
• Impedancja (odporność falowa): 75 Ohm

W zestawie 2 x wtyk F

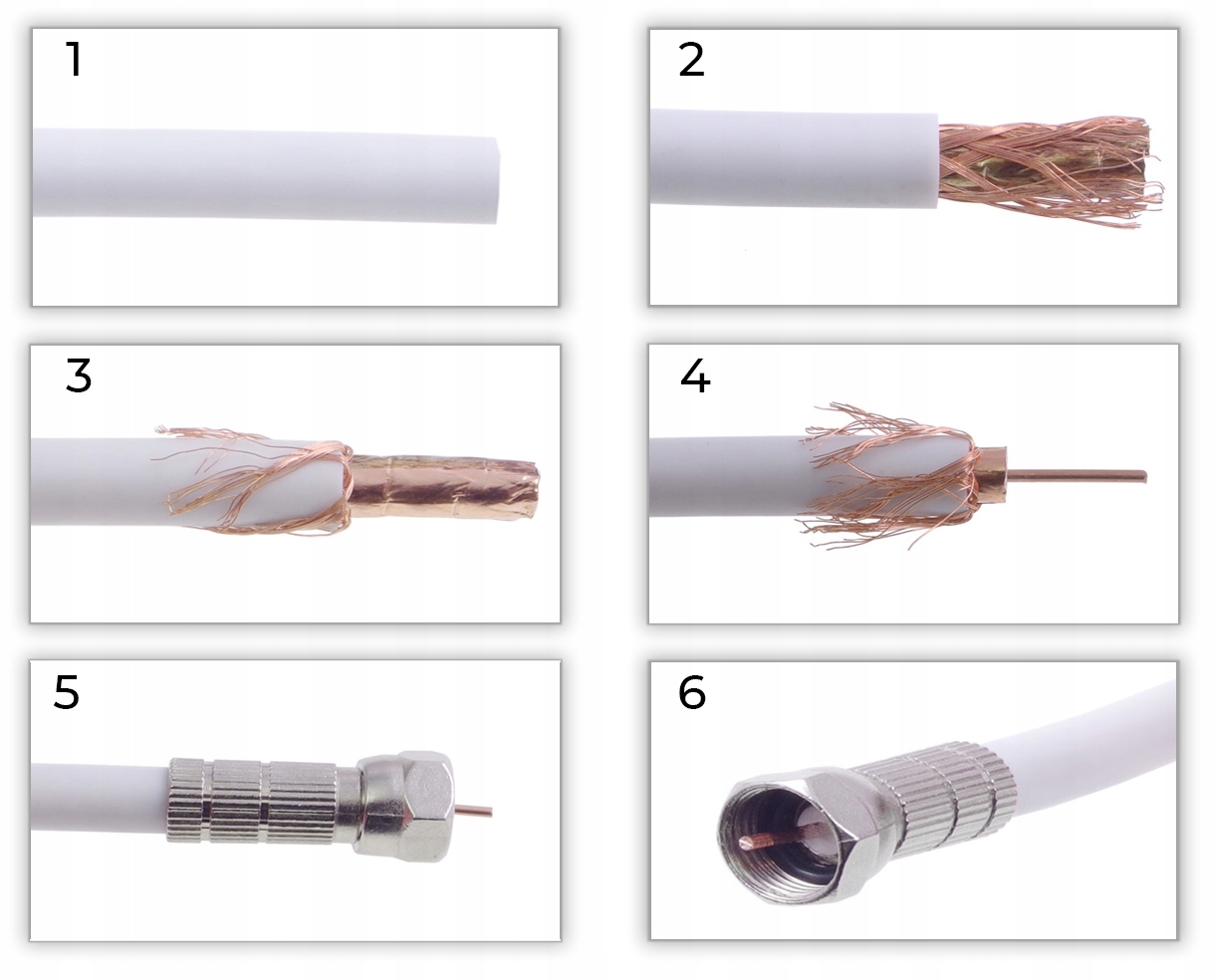

Zrób to sam (jak złożyć wtyk F na kabel antenowy)

1. Zarobienie tego wtyku wymaga ostrego nożyka, cążek do kabli i zręcznych palców. W pierwszej kolejności, należy uciąć końcówkę kabla, jeżeli jest brudna lub postrzępiona. Samo cięcie powinno być wykonane prostopadle do osi kabla, nie pod skosem.
2. Z końca kabla antenowego usuwany zewnętrzny płaszcz na dystansie około 10mm, może być nieco więcej. Trzeba to zrobić poprzez delikatne nacięcie go dookoła, a następnie ściągnięcie palcami. Oplot powinien zostać możliwie mało naruszony, czyli trzeba uważać, aby nie pociąć przy okazji delikatnych drucików.
3. Następnym krokiem jest wywinięcie oplotu na płaszcz zewnętrzny. Czasem znajduje się na nim jeszcze jedna warstwa folii aluminiowej – też ją można odwinąć razem z nim. Trzeba uważać, aby zebrać wszystkie druciki oplotu.
4. W następnej kolejności trzeba odciąć ekran i dielektryk, stanowiący izolację żyły. Trzeba to zrobić około 2-3mm od miejsca wywinięcia płaszcza. Nie trzeba mocno wciskać noża, aby nie przeciąć żyły, wewnętrzna izolacja jest z reguły dosyć miękka. Na tak przygotowany koniec kabla nakładamy metalowy wtyk F.
5. Ostatnim krokiem jest wkręcenie wtyku F na kabel. Najpierw należy go wepchnąć, a potem zdecydowanymi ruchami wkręcić. Przy prawidłowo obrobionej końcówce kabla, wtyk powinien wejść na niego tak głęboko, aż niewielki fragment dielektryka (około 1mm) przeciśnie się przez otworek we wtyku. Żyła powinna wystawać prosto, nie na skos, nie powinien też do niej dotykać ekran ani oplot. Gwint wewnątrz wtyku zapewnia kontakt elektryczny oplotu ze złączem.

Jeżeli żyła wystaje poza wtyk na długość większą niż 1mm, trzeba ją przyciąć. Jeżeli spod wtyku wystają jakieś fragmenty oplotu, również można je uciąć, aby nie powodowały zwarć. Gotowe!
