WIDEODOMOFON WiFi "EURA" VDP-99C5 Full HD

• Ultracienki, dotykowy monitor 10” z modułem WiFi (obsługa za pomocą aplikacji TUYA)
• Pamięć obrazów (obsługa kart SD do 128 GB)
• Stacja bramowa z zamkiem szyfrowym i czytnikiem breloków Mifare
• Możliwość otwieranie furtki i bramy z pozycji stacji bramowej niezależnymi kodami dostępu
• Kąt widzenia kamery 140°
• Zestaw zawiera komplet zasilaczy sieciowych

Jednorodzinny wideodomofon Eura VDP-99C5 white jest idealnym rozwiązaniem dla użytkowników poszukujących urządzeń realizujących kontrolę strefy wejścia na teren posesji. Wideodomofon składa się z 10'' monitora z dotykowym ekranem VDA-10C5, montowanej natynkowo kasety zewnętrznej VDA-51C5, dwóch zasilaczy sieciowych, dwóch breloków zbliżeniowych (Mifare 13,56 MHz).

WIDEOINSTRUKCJA

Link do filmu z przeglądem funkcji i schematem podłączenia:

https://youtu.be/hTe48l4dky8

Spis treści:

• 00:01 - prezentacja produktu
• 00:31 - podłączenie przewodów komunikacyjnych
• 00:40 - podłączenie zasilacza na szynę DIN
• 1:04 - podłączenie rygla oraz przycisku EXIT
• 1:16 - wywołanie
• 1:42 - zwolnienie rygla za pomocą przycisku EXIT
• 1:50 - zwolnienie rygla za pomocą kodu dostępu na posesję
• 2:01 - zwolnienie rygla za pomocą breloka zbliżeniowego
• 2:08 - programowanie kodu dostępu na posesję
• 2:38 - sprawdzenie kodu dostępu na posesję
• 2:46 - programowanie breloka zbliżeniowego
• 3:15 - sprawdzenie dodanego breloka

KONSUMENCKI LIDER JAKOŚCI 2023

W 2023 roku wideodomofony "Eura" zostały wyróżnione złotym godłem Konsumencki Lider Jakości w kategorii "Wideodomofony i domofony".

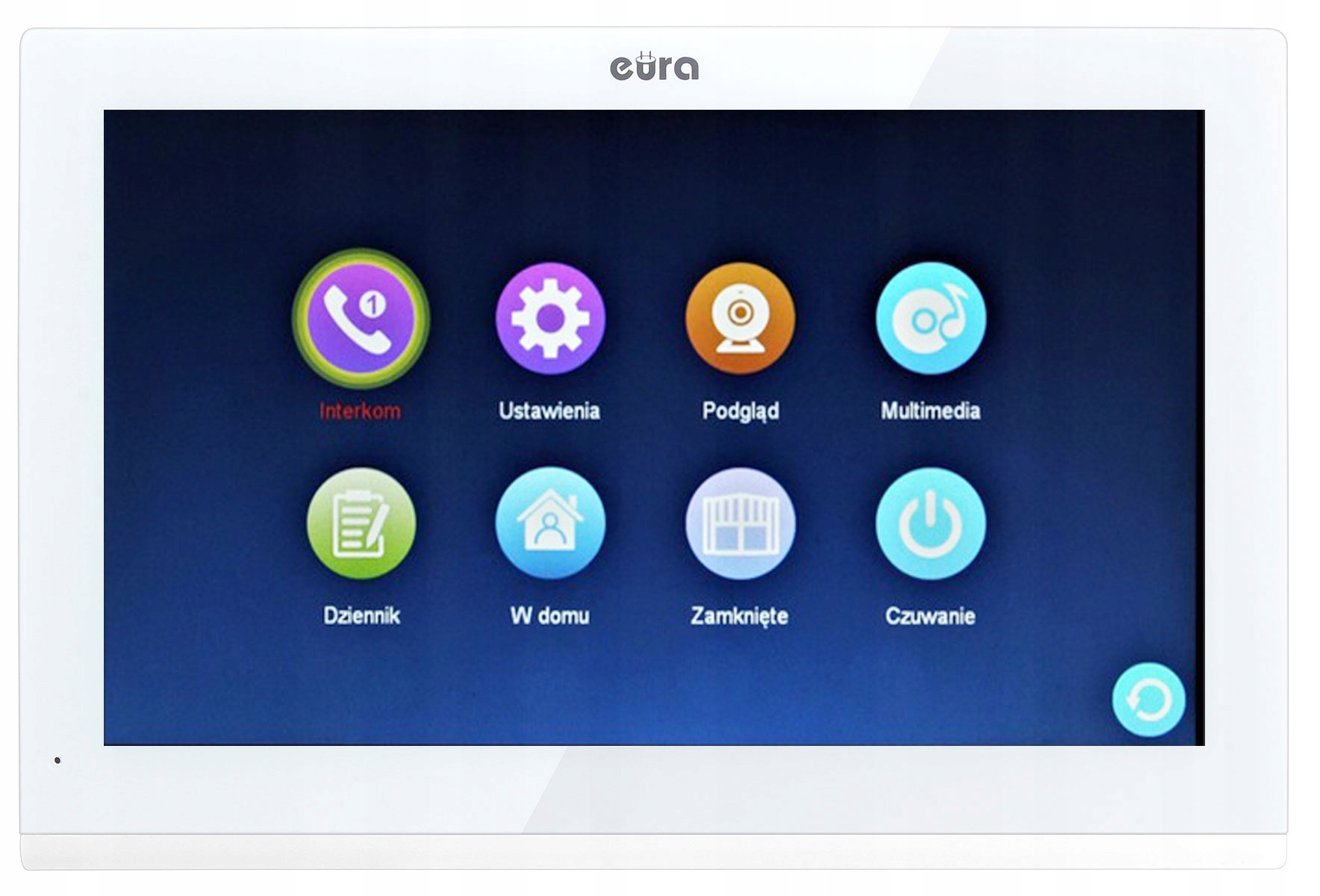

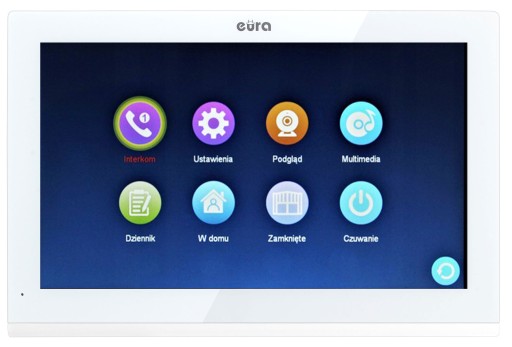

MONITOR "EURA" VDA-10C5

Dotykowy monitor VDA-10C5 umożliwia zapis obrazów lub rejestrację filmów na karcie micro SD o maks. pojemności 128 GB. Sygnał wideo w technologii AHD pozwala na pracę monitora w rozdzielczości 1024x 600 dpi zapewniając najwyższą jakość obrazu.

Urządzenie posiada wbudowany moduł WiFi umożliwiający obsługę urządzenia za pomocą aplikacji TUYA dostępnej na platformy Android i iOS. Po naciśnięciu przycisku wywołania na kasecie zewnętrznej, następuje równoległe wywołanie monitora oraz smartfona wyposażonego w aplikację mobilną, dzięki której możliwe jest odbieranie połączeń, sterowanie ryglem elektromagnetycznym i automatem bramowym, manualne wykonywanie zdjęć oraz rejestrowanie filmów w trakcie trwania połączenia.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12-15V DC
• Parametry sygnału wideo: CVBS, CVI, TVI, AHD
• Minimalna ilość przewodów łączących:  4
• Ilość obsługiwanych wyjść: 2
• Rodzaje wyjść: styk N.O. Max DC 24V/ 1A
• Czas aktywacji rygla/ bramy:  2 sek.
• Pobór mocy - czuwanie / praca:  3W / 7W
• Wielkość ekranu monitora:  10”
• Typ ekranu:  Kolor TFT-LCD
• Rozdzielczość ekranu:  1024 × 600 pikseli
• Ilość melodii gongu: 12
• Głośnomówiący:  Tak
• Interkom: Tak
• Wbudowany moduł WiFi:  Tak
• Interfejs komunikacji bezprzewodowej:  IEEE 802.11 b/g/n
• Częstotliwość pracy:  2,4 GHz
• Temperaturowy zakres pracy:  0ºC ~ +40ºC
• Wymiary (W x SZ x G):  170 x 260 x 25 mm

WYGODNA OBSŁUGA Z CAŁEGO ŚWIATA

Darmowa aplikacja TUYA dostępna na platformy iOS i Android pozwala na:

• odbieranie połączeń przychodzących,
• podgląd obrazu otoczenia kamery zewnętrznej,
• zwalniania rygla (zarówno po odebraniu połączenia jak i w trybie podglądu),
• ręczne zapisywanie zdjęć lub rejestrację filmów z rozmowy podglądu,
• wgląd w historię połączeń

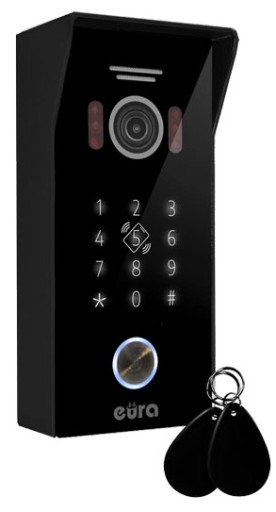

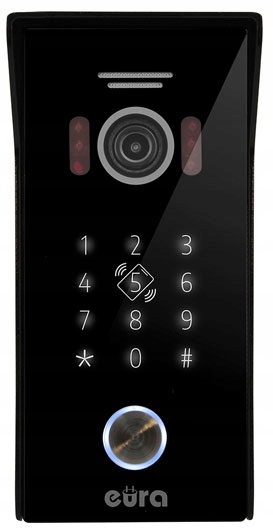

STACJA BRAMOWA "EURA" VDA-51C5

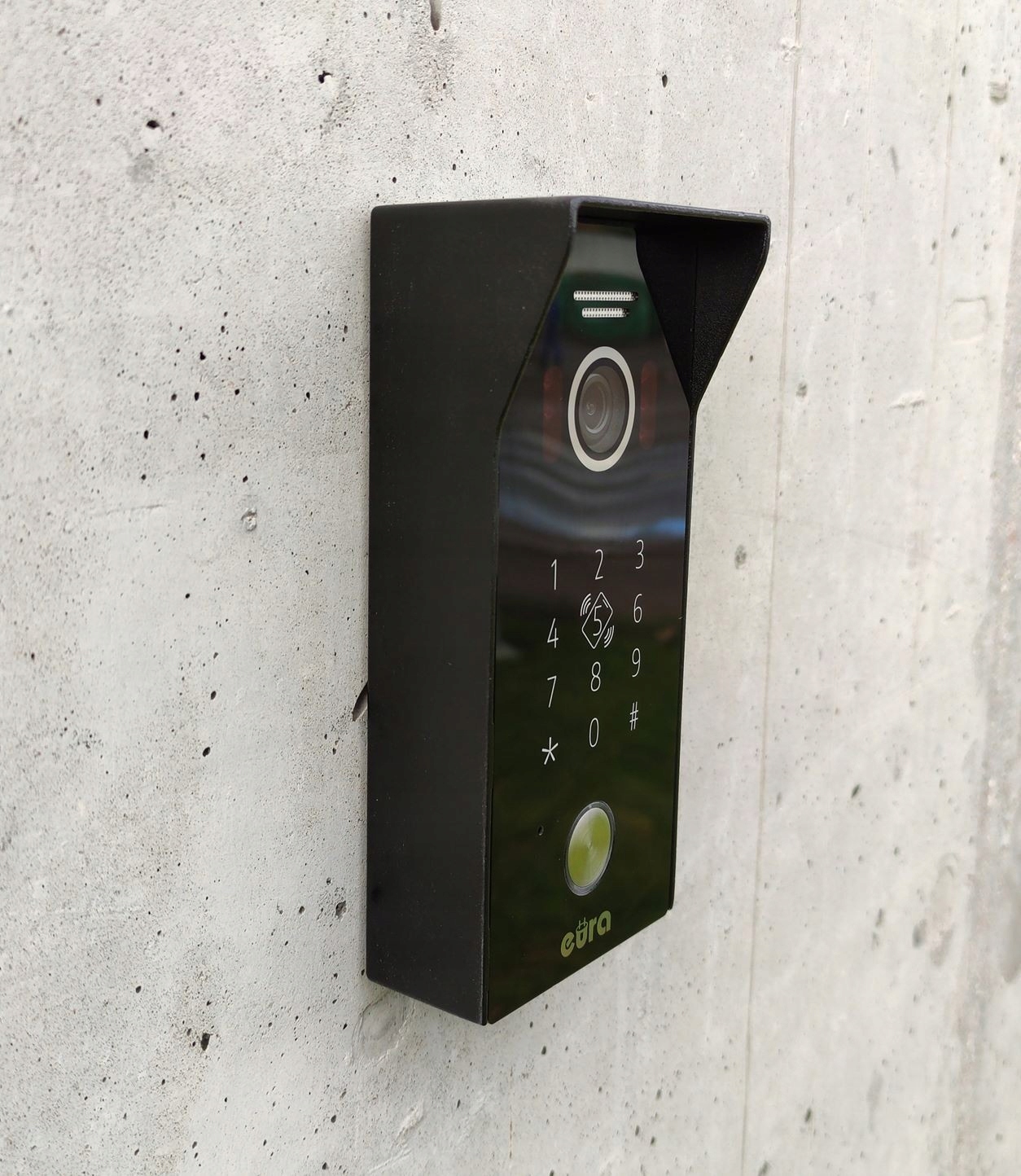

Montowana natynkowo jednorodzinna stacja bramowa VDA-51C5 to urządzenie o nowoczesnej stylistyce. Bramofon wykonany jest ze stopu aluminium charakteryzującego się wysoką klasą szczelności IP65, co potwierdza odporność na opady atmosferyczne. Dodatkowo bramofon jest zabezpieczony daszkiem. Stację wyposażono w kamerę rejestrującą obraz w rozdzielczości Full HD 1080p. z obiektywem o polu widzenia 140º.

Wejście na posesje może być realizowane za pomocą czytnika zbliżeniowego obsługującego breloki i karty pracujące w standardzie Mifare 13,56 MHz lub szyfratora po wpisaniu kodu PIN. Dodatkowo kaseta zewnętrzna posiada podczerwone oświetlenie nocne.

Istnieje możliwość otwierania furtki i bramy niezależnymi kodami zamka szyfrowego.

Stacja bramowa posiada sygnalizację optyczną wokół przycisku wywołania wskazującą status:

• podświetlenie zielone - otwarcie furtki lub bramy,
• podświetlenie czerwone - prowadzenie rozmowy,
• podświetlenie białe - tryb czuwania.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12-15V DC
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 1,2W / 5W
• Częstotliwość pracy czytnika zbliżeniowego: 13,56 kHz
• Maks. moc promieniowania czytnika zbliżeniowego: <10mW
• Rozdzielczość obrazu: 1080P
• Kąt widzenia kamery pion / poziom:  60º/140º
• Typ przetwornika kamery:  Kolor CMOS 1/3’’
• Rodzaje wyjść:
• Wyjście 1: przekaźnik N.C. & N.O. 1A/ 24VDC
• Wyjście 2: przekaźnik N.C. & N.O. 1A/ 24VDC
• Materiał obudowy:  Stop aluminium
• Sposób montażu kasety zewn.:  Natynkowy
• Oświetlenie nocne: Diody IR LED
• Daszek ochronny:  Tak
• Współczynnik ochrony: IP65
• Temperaturowy zakres pracy kasety:  -20ºC ~ +50ºC

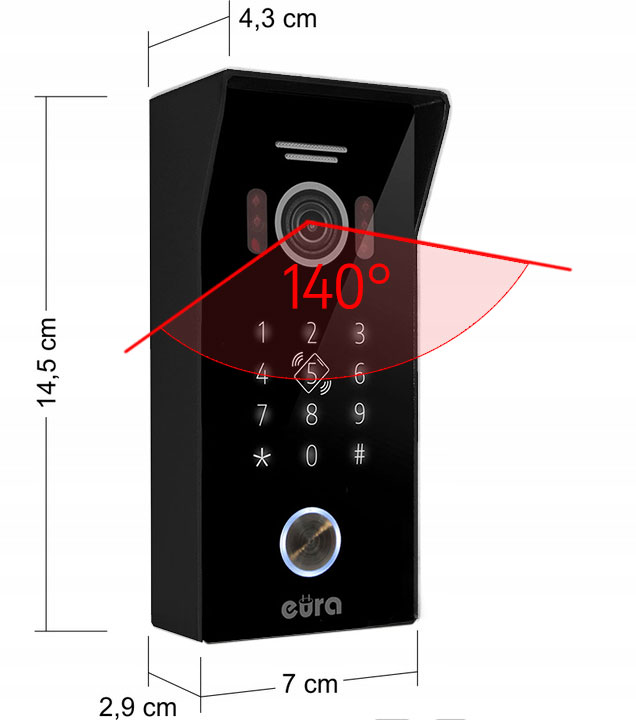

• Wymiary kasety zewn.:  (W x SZ x G) 145 x 70 x 42 mm

ZAWARTOŚĆ ZESTAWU:

• monitor VDA-10C5
• stacja bramowa VDA-51C5
• 2 zasilacze sieciowe
• 2 breloki zbliżeniowe (Mifare 13,56 MHz)
• zestaw montażowy
• Instrukcja w j. polskim

SCHEMAT PODŁĄCZENIOWY

LEGENDA:

• A - monitor
• B - stacja bramowa
• C - elektrozaczep (rygiel elektromagnetyczny)
• D - automat bramy
• E - przycisk opuszczenie posesji (przycisk "EXIT")

NAJCZĘŚCIEJ ZADAWANE PYTANIA

1. Czy aplikacja mobilna działa wyłącznie w sieci lokalnej, czy z każdego miejsca na świecie?

Monitor wideodomofonu posiada wbudowany moduł WiFi, który łączy się z routerem w sieci lokalnej. Natomiast aplikacja mobilna działa z dowolnego miejscu na ziemi, warunkiem jest dostęp telefonu do Internetu.

2. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

3. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

4. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP65, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy mogę dokupić dodatkowe pastylki / breloki i karty?

Do urządzenia można dodać dodatkowe breloki i karty. Czytnik urządzenia pracuje w standardzie Mifare 13,56 MHz.

6. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, zasilacz dołączony do zestawu zasila całość.

7. Czy istnieje możliwość rozbudowy zestawu?

Tak, zestaw można rozbudować o 5 monitorów, 2 stacje bramowa i 2 kamery.

8. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
