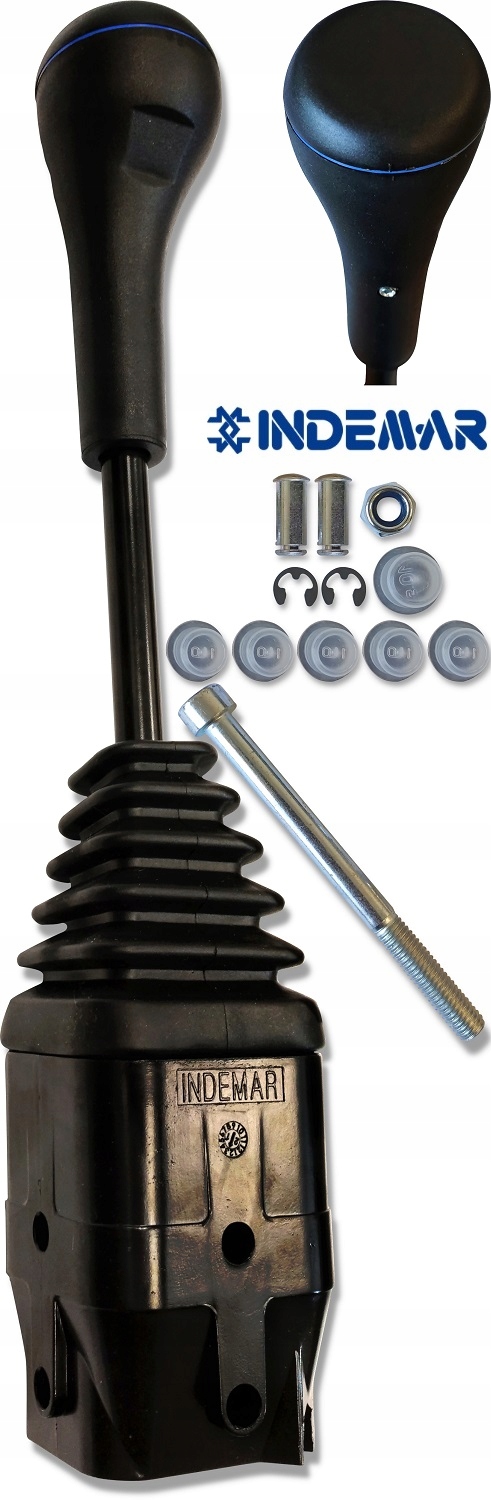

УСИЛЕННЫЙ ДЖОЙСТИК ДЛЯ ВИЛКИ 0P ПОГРУЗЧИКА AUROCH

JOYSTICK BEZ PRZYCISKU DO LINEK NA WIDEŁKI

KOD SKRAW-MET: [2865]

Wzmocniona konstrukcja

Przystosowany do mechanicznego sterowania podnoszeniem ramy i pochyłością łychy.

Solidny joystick umożliwiający mechaniczne sterowanie dwukierunkowymi hydraulicznymi zaworami sterującymi TURA (ładowacza) przy pomocy dwóch linek.

Pozwala na zdalne sterowanie (z kabiny) dwiema sekcjami  rozdzielacza, który znajduje się poza kabiną.

Wygodna rączka z tworzywa sztucznego, umożliwia pewny chwyt.

Zastosowanie:

Dedykowany do sterowania wózkiem widłowym, Ładowaczem TURA 1, 2, 3 lub Cyklopem w ciągnikach takich jak:

• URSUS
• ZETOR
• MF i pochodnych.

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w różnego rodzaju maszynach tj.: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, maszynach przemysłowych i innych.

Łatwy do zainstalowania.

Specyfikacja techniczna:

Temperatura pracy: od -30°C / do +80°C

1. Otwór na kabel Φ14 mm
2. Kołek samozabezpieczający M8 do mocowania kabla

Materiał:

• ergonomiczny, hartowany uchwyt z tworzywa sztucznego
• Podstawa ze stopu aluminium

Instrukcja montażu:

1. Podnieś gumową osłonkę (A).

2. Otwórz plastikową torebkę z częściami (D, E, F, G, H).

3. Włóż linki (B) i (C) do otworów Φ14 mm na spodzie joysticka.

4. Podłącz widełki kabli (B) i (C) do poprzeczki poprzez trzpień (F) i pierścień zatrzaskowy (G).

5. Ponownie umieść gumową osłonkę (A) na swoim miejscu.

6. Po zamontowaniu joysticka, umieść białe zaślepki (H) w wolne otwory.

Zalecamy nie obracać uchwytu, ponieważ jest on już umieszczony na prawidłowej osi.

Przedstawiony joystick steruje m.in. takimi rozdzielaczami hydraulicznymi

Do joysticka i rozdzielacza niezbędna będzie linka naciągowa z widełkami mm znajdująca się na naszych innych aukcjach
