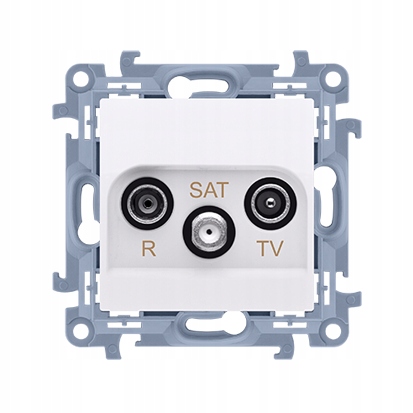

SIMON 10 GNIAZDO ANTENOWE R-TV-SAT KOŃCOWE CASK.01/11 BIAŁY CASK.01/11

SIMON 10 GNIAZDO ANTENOWE R-TV-SAT KOŃCOWE

Gniazdo antenowe satelitarne końcowe przeznaczone jest do instalacji zbiorczych o strukturze równoległej czyli takiej gdzie od anteny do każdego z pomieszczeń biegnie osobny kabel.

Może być użyte jako gniazdo zakończeniowe do gniazda przelotowego.

Przeznaczenie

Gniazdo antenowe jest urządzeniem elektronicznym przeznaczonym do stosowania w antenowych instalacjach indywidualnych, zbiorczych lub systemach telewizji kablowej i służy do przyłączania urządzeń abonenckich typu: odbiornik telewizyjny, tuner satelitarny i odbiornik radiofoniczny do tych sieci.

Zastosowanie

Wejścia gniazda przystosowane są do podłączenia kabla koncentrycznego o impedancji 75?, doprowadzającego sygnały z anten odbiorczych. Wyjścia abonenckie wykonane zgodnie z normą IEC umożliwiają podłączenie radioodbiornika lub telewizora. Dzięki odpowiedniej konstrukcji, do wyjść gniazda przenoszone są sygnały w następujących zakresach częstotliwości:

– wyjście TV: 5 + 70 MHz i 120 + 862 MHz,

– wyjście R: 88 + 108 MHz

– wyjście SAT: 950 + 2400 MHz

Tłumienność sprzężenia dla wyjść SAT, TV, R: 1,5 dB.

Gniazdo antenowe satelitarne końcowe przeznaczone jest do instalacji zbiorczych o strukturze równoległej czyli takiej gdzie od anteny do każdego z pomieszczeń biegnie osobny kabel, oraz do indywidualnych instalacji jednogniazdowych, w których sygnały telewizji satelitarnej, naziemnej oraz radiofoniczne przesyłane są do poszczególnych odbiorników jednym kablem.

Gniazdo rozdziela te sygnały, kierując je do odpowiednich wyjść: SAT - dla tunera satelitarnego, TV - dla odbiornika telewizyjnego, R - dla odbiornika radiowego. Specjalna konstrukcja gniazda umożliwia przepływ prądu zmiennego i stałego pomiędzy wyjściem SAT, a wejściem gniazda w celu zasilania konwertera anteny satelitarnej.

PARAMETRY PRODUKTU:

• Seria: Simon 10
• Nazwa produktu/Rodzaj: gniazdo antenowe RTV-SAT końcowe
• Kolor: biały
• RAL (zbliżony): RAL 9003
• Typ produktu: moduł
• Rodzaj podłączenia / Typ zacisku: wtyk, zaciski śrubowe
• Stopień ochrony IP: IP20
• Zakres częstotliwości: 5-2400 MHz
• Tłumienie przyłączeniowe dla 860 MHz: 1dB
• Tłumienie przyłączeniowe dla 2150 MHz: 2dB
• Nadruk/Piktogram: R-TV-SAT
• Rodzaj materiału: tworzywo sztuczne,PC, bezhalogenowe
• Zabezpieczenie powierzchni: naturalne
• Wykończenie powierzchni: błyszczący
• Sposób montażu [ETIM]: montaż podtynkowy
• Sposób mocowania: pazurki / wkręty
• Wysokość produktu: 77 mm
• Szerokość produktu: 77 mm
• Głębokość produktu: 41 mm
• Głębokość wbudowania: 29 mm
• Model: gniazdo końcowe
• Liczba wyjść: 3

Jak skompletować osprzęt elektryczny?

Aby skompletować osprzęt elektryczny, należy pamiętać o kilku kluczowych zasadach:

• Kompatybilność serii: Produkty z serii Simon 10 są kompatybilne wyłącznie z innymi elementami tej samej serii.
• Unikanie mieszania serii: Nie wolno łączyć produktów z różnych serii, np. produkt z serii Simon 10 nie będzie pasował do ramki z serii Simon 54.
• Konieczność dopasowania ramek: Produkty są sprzedawane bez ramek, dlatego należy dobrać odpowiednią ramkę z tej samej serii, aby uzyskać kompletny zestaw.
• Dowolne układy w ramkach wielokrotnych: W ramkach wielokrotnych można dowolnie komponować różne produkty.
