Полный комплект антенн DVB-T/T2 UHF, VHF V.1

Kompletny zestaw antenowy DVB-T/T2 UHF, VHF V.1

Kompletny zestaw do odbioru telewizyjnego pasma VHF i UHF naziemnej telewizji cyfrowej DVB-T i DVB-T2. Zestaw przeznaczony jest do montażu anten na dachu z wykorzystaniem masztu, uchwytu taśmowego i komina.

Zestaw przeznaczony jest do odbioru sygnału:

• MUX 1, 2, 3, nadawanego w polaryzacji poziomej H
• MUX 8 nadawanego w polaryzacji pionowej V

Anteny mogą być ustawione w różnych kierunkach.

• Antena UHF posiada zysk do 17 dBi.
• Antena VHF posiada zysk do 6 dBi.

W praktyce zestaw powinien się sprawdzić przy odbiorze sygnału z nadajników oddalonych o 10 do 40 km. Odległość od nadajnika jest parametrem orientacyjnym. Na możliwości odbioru sygnału każdej anteny duży wpływ ma również wysokość jej montażu nad poziomem gruntu (im wyżej tym lepiej), moc nadajnika oraz ewentualne przeszkody terenowe na drodze między nadajnikiem, a anteną.

Sprawdź swoje położenie względem nadajnika (nadajników) na stronie emiMaps.

Zestaw składa się z:

• Antena DVB-T 44/21-60 Tri Digit - bez wzmacniacza
• Antena Dipol 4 DVB-T VHF MUX 8
• Zwrotnica antenowa ZA-106Ms VHF/UHF
• Uchwyt kominowy taśmowy
• Maszt antenowy - 2 szt.
• Kabli 2 x F, 1,5 metra z uszczelką z jednej strony - 2 szt.
• Opasek zaciskowych - 10 szt.
• Uchwytu / wysięgnika

Antena Tri Digit DVB-T 44/21-60 jest anteną 44-elementową na kanały 21-60 przeznaczoną do odbioru telewizyjnego sygnału cyfrowego DVB-T. Antenę charakteryzują niewielkie wymiary (długość 104 cm) i wysoki zysk. Części anteny wykonane są z aluminium, stalowe elementy konstrukcyjne ocynkowane galwanicznie. Antena sprzedawana jest w wersji wygodnej dla klienta (jest w 90 % zmontowana) i spakowana w pudełko z dołączoną instrukcją.

Antena VHF Dipol 4 to antena kierunkowa do obioru sygnału z pasma VHF gdzie nadawany jest multipleks 8 oraz cyfrowe radio DAB+.

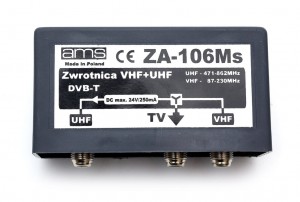

Zwrotnica ZA-106 MS służy do zsumowania sygnałów z anteny UHF oraz anteny VHF. Antenę UHF podłącza się do wejścia UHF zwrotnicy, antenę VHF do wejścia VHF. Wyjście sygnału ze zwrotnicy oznaczone jest jako TV.

Kable 2 x F, o długości 1,5 metra, 2 sztuki - gotowe kable koncentryczne z założonymi złączami F. Złącza są tzw. złączami kompresyjnymi, które są zakładane na kabel za pomocą zaciskarki. Tak założone złącza dają gwarancję trwałego połączenia wtyku z kablem.  Sam kabel to wysokiej jakości przewód Triset 113 PE - żelowany kabel o wzmocnionej powłoce zewnętrznej cechującej się wysoką odpornością na zewnętrzne warunki atmosferyczne oraz promieniowanie UV, które w tańszych kablach skutecznie powoduje szybkie pękanie zewnętrznej izolacji. Złącza posiadają dodatkowo osłony (uszczelki).

2 x Maszt antenowy stalowy, ocynkowany galwanicznie, posiada przetłoczenia pozwalające solidnie łączyć maszty ze sobą. Po połączeniu uzyskujemy jeden maszt o wysokości 2-metrów.

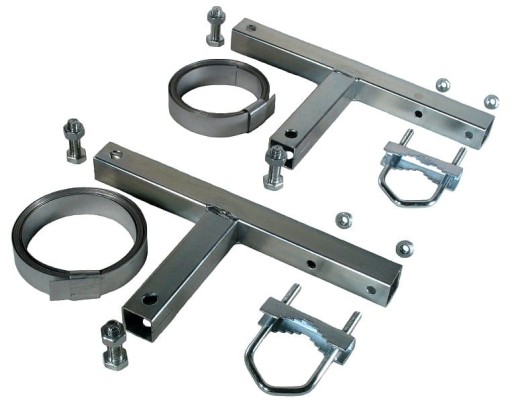

Uchwyt kominowy taśmowy umożliwia zamocowanie masztu do komina za pomocą stalowych taśm. Opasanie komina taśmami daje solidne mocowanie masztu oraz nie wymaga wiercenie otworów w kominie.

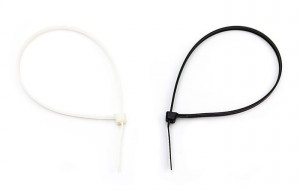

Opaski zaciskowe (10 sztuk) ułatwią przymocowanie kabli do uchwytu lub masztu antenowego. Zamocowane kable za pomocą opasek nie tylko wyglądają estetyczniej ale również nie narażają na "fruwanie" kabli przy wietrznej pogodzie.

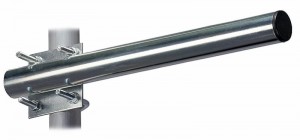

Wysięgnik poziomy jest dodatkowym elementem, który "odsuwa" antenę montowaną w polaryzacji pionowej od masztu. Dzięki temu eliminowany jest niekorzystny wpływ masztu na antenę (lepszy sygnał).

Przykładowy montaż anteny VHF w polaryzacji pionowej.

Produkt jest nowy, fabrycznie zapakowany i pochodzi z oficjalnej polskiej dystrybucji.

Serdecznie zapraszamy!
