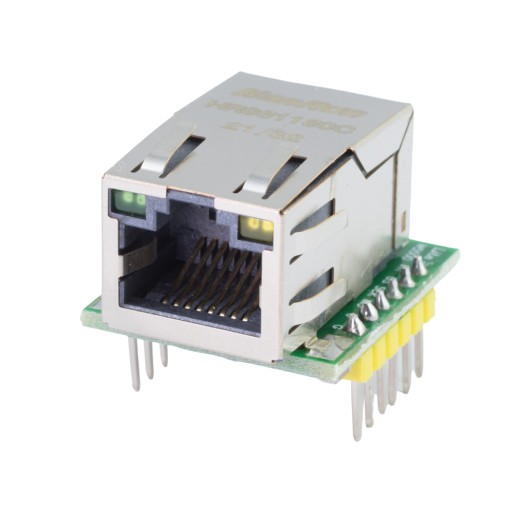

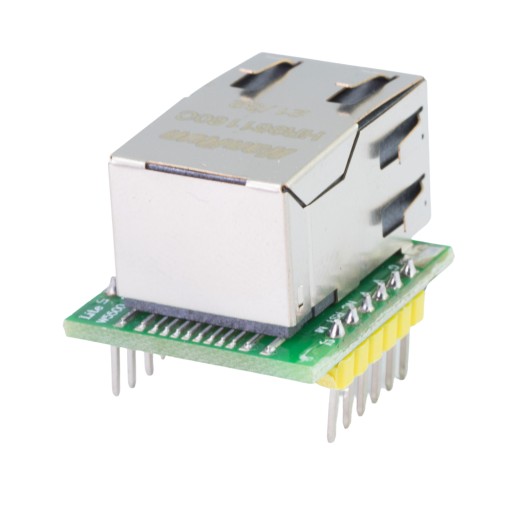

Миниатюрный Ethernet-модуль Arduino STM32 W5500

Moduł Ethernet W5500 miniaturowy Arduino STM32

Niewielkich rozmiarów moduł sieciowy (Ethernet) do projektów elektronicznych na Arduino, STM32 i innych. W porównaniu do Arduino Ethernet Shield jest naprawdę malutki.

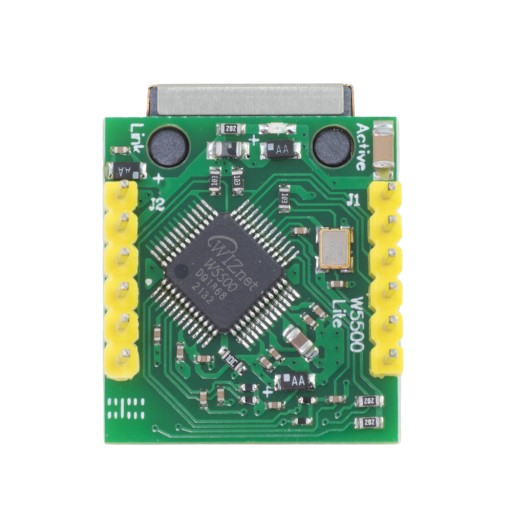

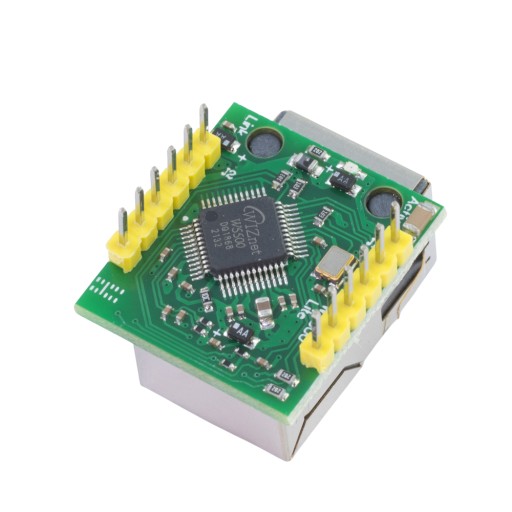

Moduł jako serce zawiera układ sieciowy Wiznet W5500. Układ ten jest szybszy i wydajniejszy niż jego poprzednik W5100.

Największą zaletą układu W5500 jest to, że posiada wbudowany sprzętowy stos TCP/IP, UDP oraz innych protokołów stosowanych w sieciach. Z tym modułem w łatwy sposób podłączysz swoje Arduino do Internetu lub lokalnej sieci LAN.

Moduł jest kompatybilny z bibliotekami Arduino. Producent sam dostarcza odpowiednie biblioteki działające w Arduino IDE: https://github.com/Wiznet/Ethernet

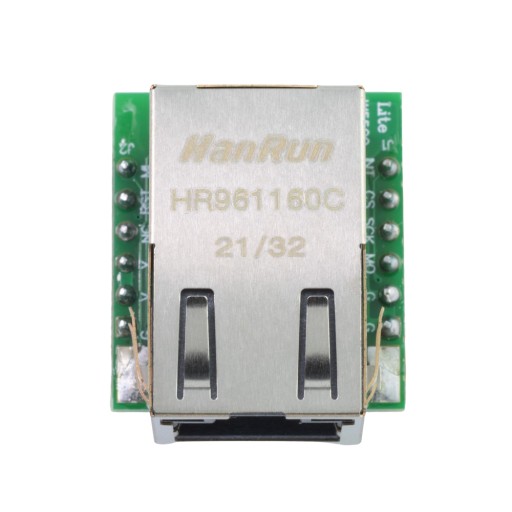

Gniazdo sieciowe RJ-45 ma wbudowany transformator. Wystarczy podłączyć przewód i to tyle. Połączenie sieciowe będzie działało. W tak prosty sposób zbudujesz na Arduino lub STM32 prosty serwer webowy oparty o stronę WWW.

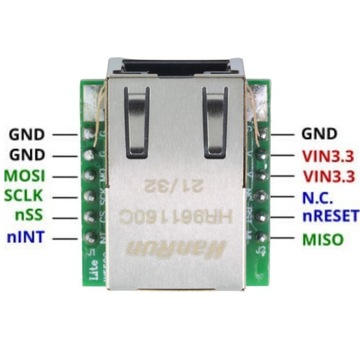

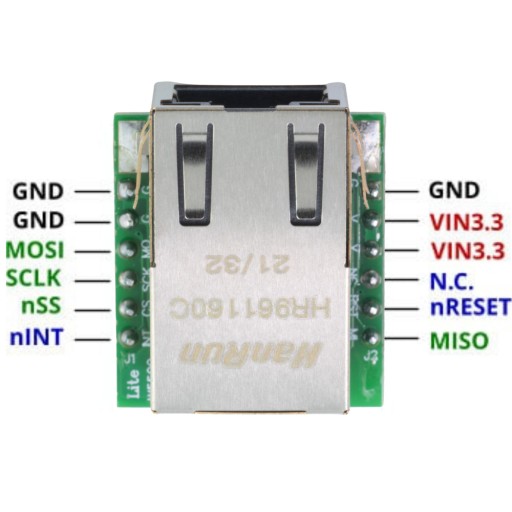

Goldpiny są wyprowadzone w taki sposób, że idealnie nadaje się do wpięcia w płytkę stykową. Jego rozmiary za to pozwalają użyć go bezpośrednio w projektowanym urządzeniu jako gotowy moduł sieciowy.

Specyfikacja:

• Układ: W5500
• Zasilanie: 3,3 V o wydajności około 200mA
• Komunikacja: SPI (5V tolerant)
• Wbudowany stos TCP/IP
• Obsługa protokołów TCP/IP, UDP, ICMP, ARP, IGMP, PPPoE
• Wspiera Wake on LAN over UDP
• Do 8 niezależnych socketów jednocześnie
• Standard Ethernet Physical Layer (PHY): 10BaseT/100BaseTX (10/100 Mb)
• Obsługa auto-negocjacji
• Pobór prądu: 120 mA
• Tryb Power Down
• Wymiary: 25 x 23 mm
• Goldpiny wlutowane w płytkę
• Raster: 2,54 mm
• Pasuje do płytki stykowej
