Выключатель-предохранитель B16 1P K60 Schneider

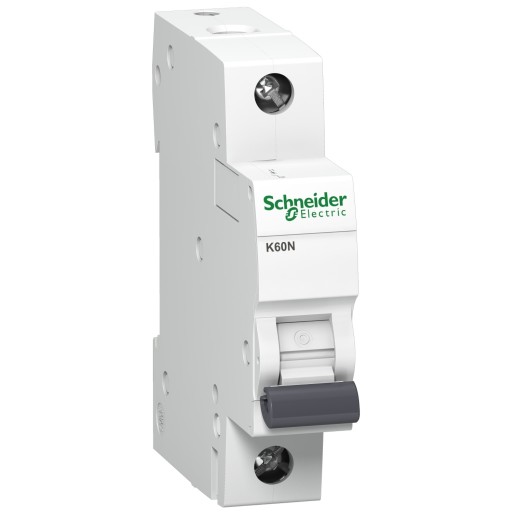

Schneider Electric Wyłącznik nadprądowy K60 K60N-B16-1 B 16A 1-biegunowy, A9K01116

Parametry podstawowe

• certyfikaty produktu: VDE
• certyfikaty produktu: OVE
• [In] prąd znamionowy: 16 A
• Gama produktów: Acti 9
• charakterystyka: B
• Normy: EN/IEC 608981
• ilość zabezpieczonych biegunów: 1
• rodzaj sieci: prąd przemienny (AC)
• Typ produktu lub komponentu : wyłącznik nadprądowy
• Nazwa produktu: Acti 9 K60
• Kategoria użytkowania: kategoria A zgodnie z IEC 609472
• gama produktów: Acti 9
• zdolność wyłączania: 6000 A Icn w 230 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 608981
• funkcja izolacyjna: tak zgodnie z EN/IEC 608981
• Opis biegunów: 1P
• zastosowanie urządzenia: dystrybucja
• skrócona nazwa urządzenia: K60N
• technologia wyzwalacza: termomagnetyczny

Parametry uzupełniające

• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 6000 A 100 % zgodnie z EN/IEC 608981  230 V prąd przemienny (AC) 50/60 Hz
• wysokość: 81 mm
• wskazanie położenia styku: NO
• zabezpieczenie różnicowoprądowe: bez
• podstawa montażowa: szyna DIN
• szerokość w modułach 9 mm: 2
• górna granica wyzwalania magnetycznego: 3...5 x In
• klasa ograniczenia: 3 zgodnie z EN/IEC 608981
• dopasowanie do szyn łączeniowych i bloków rozdzielczych: strona dolna: połączenie podwójne
• Masa produktu: 0.12 kg
• przyłącza  zaciski: zaciski typu tunelowego (na odpływie/odpływowe) 0.535 mm² sztywny
• przyłącza  zaciski: zaciski typu tunelowego (po stronie zasilania) 0.535 mm² sztywny
• przyłącza  zaciski: zaciski typu tunelowego (na odpływie/odpływowe) 0.525 mm² elastyczny
• przyłącza  zaciski: zaciski typu tunelowego (po stronie zasilania) 0.525 mm² elastyczny
• długość odizolowanego odcinka: 14 mm dla góra lub dół połączenie
• typ sterowania: dźwignia
• Znamionowe napięcie izolacji [Ui] : 440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 608981
• sposób montażu: Stacjonarny
• trwałość elektryczna: 20000 cykl
• trwałość mechaniczna: 20000 cykl
• Kod zgodności: K60
• sygnalizacja lokalna: bez
• znamionowe napięcie udarowe wytrzymywane [Uimp] : 4 kV zgodnie z EN/IEC 608981
• kolor: biały
• Szerokość: 18 mm
• Segment rynku: budynki mieszkalne
• Segment rynku: małe obiekty handlowe
• głębokość: 70 mm
• Moment dokręcania: 3.53.5 N.m góra lub dół

Środowisko pracy

• tropikalizacja: 2 zgodnie z IEC 600681
• stopień ochrony IP: IP20 zgodnie z IEC 60529
• stopień zanieczyszczenia: 2 zgodnie z IEC 608981
• stopień zanieczyszczenia: 2 zgodnie z EN 608981
• Temperatura otoczenia dla przechowywania: 2585 °C
• wilgotność względna: 9595 % w 5555 °C
• kategoria przepięciowa: II
• wysokość pracy (w metrach nad poziomem morza): 0...2000 m

Program lojalnościowy ELEKTROKLUB to najlepszy program partnerski dla klientów biznesowych w branży elektrotechnicznej.

• Kupujący, którzy wcześniej zarejestrują się na stronie programu, kupując premiowane produkty u Dystrybutorów Elektroklubowych otrzymują punkty wymienialne na nagrody lub środki na karcie przedpłaconej VISA.
• Program działa automatycznie i nie wymaga przesyłania skanów faktur, kodów z opakowań itp.
• Lista Premiowanych Produktów jest dostępna na stronie programu Elektroklub.

TEN PRODUKT BIERZE UDZIAŁ W PROGRAMIE LOJALNOŚCIOWYM ELEKTROKLUB

Schneider Electric Wyłącznik nadprądowy serii K60N, o numerze A9K01116, K60N-B16-1, 1-biegunowy (jednobiegunowy), 16A, charakterystyka B, wytrzymałość zwarciowa 6kA, zapewnia ochronę przed zwarciami i przeciążeniami. Wyłącznik nadprądowy dopasowany do potrzeb budownictwa mieszkaniowego i podobnego. Podwójne zaciski od dołu (szyna + przewód).  Karbowane zaciski zwiększające pewność podłączenia. Styk migowy - szybkość zamykania styków nie zależy od szybkości manewrowania dźwignią aparatu.

Wyłączniki nadprądowe z serii K60 służą do ochrony instalacji elektrycznej przed przeciążeniami i zwarciami. Przeznaczone są do zabezpieczania instalacji elektrycznej przede wszystkim w budownictwie mieszkaniowym: blokach mieszkaniowych oraz domach jednorodzinnych. Wyłączniki charakteryzują się wytrzymałością zwarciową wynoszącą 6 kA zgodnie z EN/IEC 60898-1 . Szeroka oferta pozwala na wybór aparatów od 2 do 63A w wykonaniu 1P, 1P+N, 3P lub 3P+N. W zależności od potrzeb dostępne są charakterystyki wyzwalania B oraz C. Wyłączniki posiadają karbowane zaciski, które gwarantują pewność mocowania przewodów.

Seria wyłączników nadprądowych K60 zapewnia zwarciowe oraz przeciążeniowe zabezpieczenie obwodu.

W serii wyłączników nadprądowych K60 znajdziemy aparaty 1 oraz 3 biegunowe o charakterystykach B i C. Wyłączniki nadprądowe o charakterystyce B służą do ochrony gniazd ogólnego przeznaczenia, obwodów oświetleniowych oraz grzewczych. Wyłączniki nadprądowe o charakterystyce C przeznaczone są do ochrony napędów silnikowych, obwodów oświetleniowych oraz sterowniczych. Wyłączniki nadprądowe K60 to aparaty o wytrzymałości zwarciowej 6kA.

Zakres prądów dla wyłączników nadprądowych K60 to od 2 do 63A. Dużą zaletą wyłączników nadprądowych K60 to możliwość ich oszynowania od dołu szyną grzebieniową. Każdy wyłącznik nadprądowy K60 charakteryzuje się dużą trwałością elektryczną oraz mechaniczną.

Aparaty z serii K60 są wzajemnie dopasowane pod względem kształtu, wyglądu i standardu połączenia. Jakość wyłączników nadprądowych K60 jest potwierdzona testami Schneider Electric.

1 - Zaciski ząbkowane uniemożliwiają wysuwanie przewodów - zwiększona siła docisku

2 - Połączenia

• Od dołu szyną grzebieniową widełkową
• Od dołu lub góry przewodami

3 - Urządzenie do blokady kłódką

Wyłączniki nadprądowe K60 to aparaty o wysokiej trwałości elektrycznej oraz mechanicznej. Każdy wyłącznik nadprądowy K60 zapewnia szybkie zamykanie styków niezależnie od szybkości przestawiania dźwigni napędowej.

Dzięki temu, że wyłączniki nadprądowe K60 wyposażone są w zaciski ząbkowane uniemożliwiające wysuwanie przewodów, możliwe jest osiągnięcie zwiększonej siły docisku. Zaletą wyłączników nadprądowych jest możliwość ich oszynowania od dołu szyną grzebieniową oraz połączenia przewodami od góry i od dołu.
