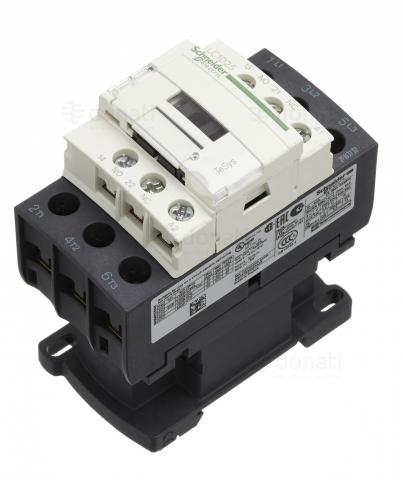

КОНТАКТОР LC1D40ND 60 В постоянного тока (18,5 кВт)

Вернуться к Защита и распределительные устройства

Товар

КОНТАКТОР LC1D40ND 60 В постоянного тока (18,5 кВт)

10 440 ₽

КОНТАКТОР LC1D40ND 60 В постоянного тока (18,5 кВт)

0 раз купили
0 оценка
1 осталось
0 отзывов

Доставка

Почта России
от 990 ₽
Курьерская доставка EMS
от 1290 ₽

Характеристики

Артикул

10876419941

Состояние

Новый

Marka

Schneider Electric

Rodzaj

stycznik

Kod producenta

LC1D40ND

Stopień ochrony IP

IP20

Описание

Środowisko pracy stopień ochrony IPIP20
płyta czołowa zgodnie z IEC 60529
działanie ochronneTH zgodnie z IEC 60068-2-30
Stopień zabrudzenia3
temperatura otoczenia dla pracy urządzenia-5...60 °C
Temepratura otoczenia dla przechowywania-60...80 °C
dopuszczalna temperatura otaczającego powietrza wokół urządzenia-40...70 °C przy Uc
wysokość pracy (w metrach nad poziomem morza)3000 m bez obniżanie wartości znamionowych w temperaturze
odpornośc ogniowa850 °C zgodnie z IEC 60695-2-1
ognioodporność V1 zgodnie z UL 94
odporność mechaniczna Wibracje
stycznik otwarty 2 Gn, 5...300 Hz
Wibracje stycznik zamknięty 4 Gn, 5...300 Hz
Wstrząsy stycznik otwarty 10 Gn przez 11 ms
Wstrząsy stycznik zamknięty 15 Gn for 11 mswysokość122 mmSzerokość55 mmgłębokość120 mmMasa produktu0,925 kg
technologia cewki, Wbudowana dwukierunkowa dioda tłumiąca,
zakres napięcia sterującego, 0,1...0,3 Uc zniknięcie, odcięcie w 60 °C, prąd stały (DC)0.75...1.25 Uc operational at 60 °C, DC,
stała czasowa, 34 ms,
pobór mocy przyciąganie w W, 19 W w 20 °C,
pobór mocy przy podtrzymaniu w W, 7,4 W w 20 °C,
rodzaj styków pomocniczych, Typ połączony mechanicznie (1 NO + 1 NC) zgodnie z IEC 60947-5-1Typ zestyk lustrzany (1 NC) zgodnie z IEC 60947-4-1,
częstotliwość obwodu sygnalizacyjnego, 25...400 Hz,
minimalny prąd łączeniowy, 5 mA dla obwód sygnalizacyjny,
minimalne napięcie wyłączeniowe, 17 V dla obwód sygnalizacyjny,
czas bez sygnalizacji, 1.5 ms podczas wyłączenia (pomiędzy stykiem NZ a NO)1.5 ms podczas załączenia (pomiędzy stykiem NZ a NO),
Rezystancja izolacji, > 10 MΩ dla obwód sygnalizacyjny,
kompatybilność styku, M4,
Kod zgodności, LC1D,
Gama produktów, TeSys D,
gama produktów, TeSys,
Nazwa produktu, TeSys D,
Typ produktu lub komponentu, Stycznik,
skrócona nazwa urządzenia, LC1D,
zastosowanie, Sterowanie silnikiemObciążenie rezystancyjne,
Kategoria użytkowania, AC-1AC-3AC-4,
Opis biegunów, 3P,
kombinacja styków, 3 NO,
[Ue] znamionowe napięcie łączeniowe, <= 300 V prąd stały (DC) dla obwód mocy<= 690 V prąd przemienny (AC) 25...400 Hz dla Obwód zasilający,
Znamionowy prąd łączeniowy [Ie], 40 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający60 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający,
moc silnika w kW, 18.5 kW w 380...400 V prąd przemienny (AC) 50/60 Hz AC-322 kW at 500 V AC 50/60 Hz AC-330 kW at 660...690 V AC 50/60 Hz AC-311 kW at 220...230 V AC 50/60 Hz AC-39 kW at 400 V AC 50/60 Hz AC-422 kW at 415...440 V AC 50/60 Hz AC-3,
moc silnika w KM, 5 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki10 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki30 HP w 575/600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki3 HP w 115 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki10 HP w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki30 HP w 460/480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki,
rodzaj napięcia sterującego, DC STANDARD,
napięcie sterujące [Uc], 60 V DC,
konfiguracja styku pomocniczego, 1 NO + 1 NC,
Znamionowe napięcie udarowe wytrzymywane [Uimp], Zgodnie z IEC 60947,
kategoria przepięciowa, III,
znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith], 60 A w <= 60 °C dla Obwód zasilający10 A w <= 60 °C dla obwód sygnalizacyjny,
Irms znamionowy prąd załączany, 800 A w 440 V dla Obwód zasilający zgodnie z IEC 60947140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1,
Znamionowy prąd wyłączalny, 800 A w 440 V dla Obwód zasilający zgodnie z IEC 60947,
[Icw] znamionowy prąd krótkotrwały wytrzymywany, 100 A 1 s obwód sygnalizacyjny120 A 500 ms obwód sygnalizacyjny140 A 100 ms obwód sygnalizacyjny320 A <= 40 °C 10 s Obwód zasilający720 A <= 40 °C 1 s Obwód zasilający72 A <= 40 °C 10 min. Obwód zasilający165 A <= 40 °C 1 min. Obwód zasilający,
paramtery bezpiecznika dobezpieczającego, 80 A gG w <= 690 V koordynacja typ 1 dla Obwód zasilający80 A gG w <= 690 V koordynacja typ 2 dla Obwód zasilający10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1,
srednia impedancja, 1,5 mΩ w 50 Hz - Ith 60 A dla Obwód zasilający,
Znamionowe napięcie izolacji [Ui], 600 V dla obwód mocy certyfikaty CSA600 V dla obwód mocy certyfikaty UL690 V dla Obwód zasilający zgodnie z IEC 60947-4-1690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-1600 V dla obwód sygnalizacyjny certyfikaty CSA600 V dla obwód sygnalizacyjny certyfikaty UL,
trwałość elektryczna, 1,5 Mcykli 40 A AC-3 przy Ue <= 440 V1,4 Mcykli 60 A AC-1 przy Ue <= 440 V,
strata mocy na biegun, 5,4 W AC-12.4 W AC-3,
pokrywa ochronna, Z,
podstawa montażowa, PłytaSzyna,
normy, CSA C22.2 Nr 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508,
certyfikaty produktu, CCCCSAGOSTUL,
przyłącza - zaciski, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - z końcówka przewoduObwód zasilający : złącza śrobowe EverLink BTR 1 kabel (kable) 1...35 mm² - sztywność kabla: elastyczny - bez końcówka przewoduObwód zasilający : złącza śrobowe EverLink BTR 1 kabel (kable) 1...35 mm² - sztywność kabla: elastyczny - z końcówka przewoduObwód zasilający : złącza śrobowe EverLink BTR 1 kabel (kable) 1...35 mm² - sztywność kabla: stały - bez końcówka przewoduObwód zasilający : złącza śrobowe EverLink BTR 2 kabel (kable) 1...25 mm² - sztywność kabla: elastyczny - bez końcówka przewoduObwód zasilający : złącza śrobowe EverLink BTR 2 kabel (kable) 1...25 mm² - sztywność kabla: elastyczny - z końcówka przewoduObwód zasilający : złącza śrobowe EverLink BTR 2 kabel (kable) 1...25 mm² - sztywność kabla: stały - bez końcówka przewoduObwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewoduObwód sterowania : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewoduObwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - z końcówka przewoduObwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewoduObwód sterowania : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewodu,
moment dokręcania, Obwód sterowania : 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mmObwód sterowania : 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2Obwód zasilający : 8 N.m - wł złącza śrobowe EverLink BTR - przewód 25...35 mm² sześciokątny 4 mmObwód zasilający : 5 N.m - wł złącza śrobowe EverLink BTR - przewód 1...25 mm² sześciokątny 4 mm,
czas pracy, 16...24 ms otwieranie42.5...57.5 ms zamykanie,
poziom bezpieczeństwa i niezawodności, B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1,
trwałość mechaniczna, 10 Mcykli,
częstość łączeń, 3600 cykl/h w <= 60 °C,
