DOMOFON JEDNORODZINNY BERNSTEIN ADS-02RU

• obsługa 2 wejść (furtka i brama)
• szyfrator z podświetleniem nocnym w kolorze białym
• głośnomówiący unifon w kolorze białym
• natynkowy montaż kasety zewnętrznej

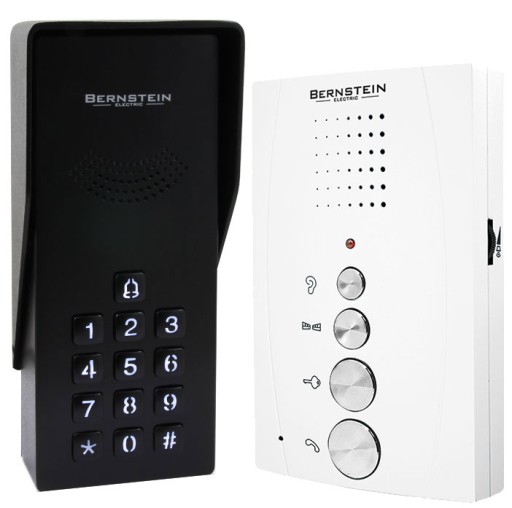

Jednorodzinny domofon wyposażony jest w biały unifon, czarną kasetę zewnętrzną oraz 2 zasilacze sieciowe DC 12V.

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym i automatem bramy wjazdowej.

Jednolokatorska stacja bramowa przeznaczona jest do montażu natynkowego. Aluminiowa obudowa kasety w połączeniu z daszkiem ochronnym zapewnia jej odporność na niekorzystne warunki atmosferyczne.

Szyfrator z podświetlaną klawiaturą numeryczną w kolorze białym umożliwia otwarcie furtki przy wykorzystaniu 6 cyfrowego kodu PIN.

WIDEOINSTRUKCJA PODŁĄCZENIA I OBSŁUGI

Link do filmu z przeglądem funkcji i schematem podłączenia:

https://www.youtube.com/watch?v=4NdcPUpG5R4

Spis treści:

• 0:15 Podłączenie żył komunikacyjnych
• 1:00 Podłączenie elektrozaczepu
• 1:16 Podłączenie przycisku EXIT
• 1:33 Podłączenie zasilaczy sieciowych 12V DC
• 1:56 Sprawdzenie (wywołanie, fonia, zwolnienie rygla)
• 2:18 Programowanie kodu dostępu na posesję
• 3:18 Sprawdzenie kodu dostępu na posesję

UNIFON

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym. Ponadto wyposażony jest w funkcję regulacji głośności rozmowy oraz przycisk dyskretnego podsłuchu otoczenia modułu zewnętrznego.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12 V DC
• Pobór mocy - czuwanie / praca: 0,2 W / 2 W
• Ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 2
• Rodzaj komunikacji: Przewodowa
• Ilość melodii gongu: 1
• Głośnomówiący: Tak
• Materiał obudowy: Stop aluminium, tworzywo sztuczne
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC (wyjście na bramę)
• Temperaturowy zakres pracy: 0ºC ~ +55ºC
• Wymiary (W x SZ x G): 137 x 89 x 23 mm
• Waga netto unifonu: 160 g

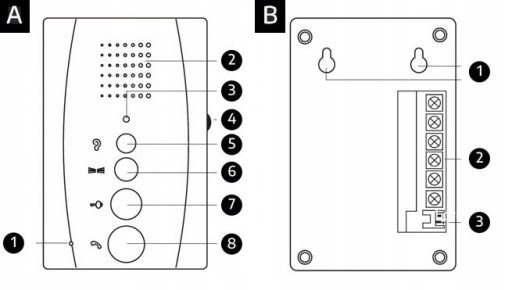

BUDOWA UNIFONU

A. FRONT

1. Mikrofon
2. Głośnik
3. Wskaźnik zasilania (dioda LED)
4. Regulacja głośności
5. Dyskretny podsłuch
6. Otwarcie bramy
7. Otwarcie furtki
8. Odebranie połączenia

B.TYŁ

1. Zawieszki
2. Terminal połączeniowy
3. Gniazdo zasilania

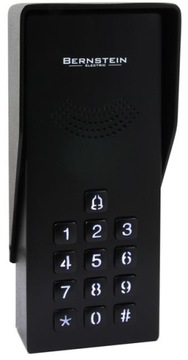

STACJA BRAMOWA

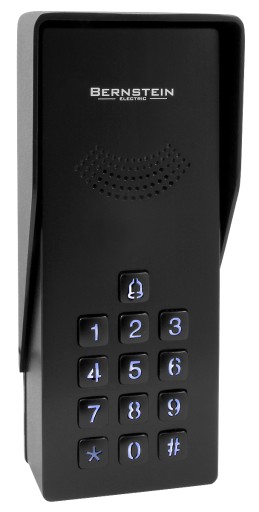

Czarna, jednolokatorska stacja bramowa domofonu przeznaczona jest do monatażu natynkowego. Wykonana ze stopu aluminium i zabezpieczona dodatkowym daszkiem gwarantuje odporność na niekorzystne warunki atmosferyczne.

Szyfrator z podświetlaną klawiaturą numeryczną w kolorze białym umożliwia otwarcie furtki przy wykorzystaniu 6 cyfrowego kodu PIN.

SPECYFIKACJA TECHNICZNA:

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC, 350mA
• Rodzaj komunikacji: Przewodowa
• Maks. liczba lokatorów: 1
• Materiał obudowy: Stop aluminium
• Sposób montażu: Natynkowy
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -18ºC ~ +45ºC
• Wymiary  (W x SZ x G): 198 x 82 x 52 mm
• Waga netto kasety: 570 g

WYGODNE OTWIERANIE FURTKI

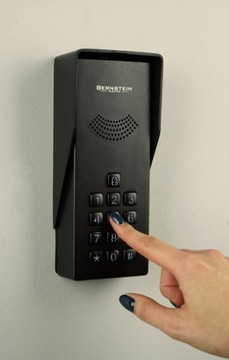

Stacja bramowa o szerokości 82 mm idealnie nadaje się do montażu na wąskim słupku.

Duże podświetlane przyciski i szeroki rozstaw miedzy nimi umożliwia wygodne użytkowanie zamka szyfrowego. Dzięki takiemu rozwiązaniu nie występuje problem z równoczesnym naciskaniem kilku klawiszy, co ma miejsce w przypadku mniejszych kaset zewnętrznych.

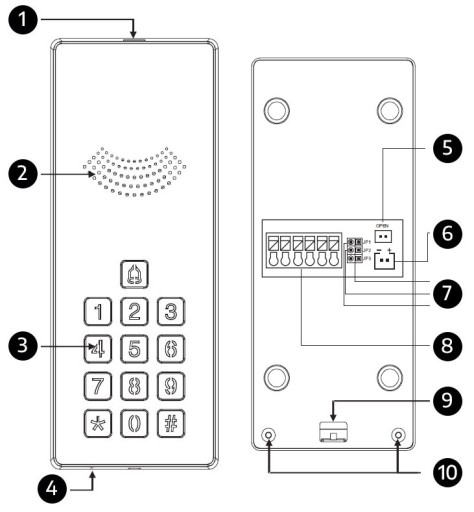

BUDOWA STACJI BRAMOWEJ

1. Daszek ochronny
2. Głośnik
3. Klawiatura numeryczna
4. Mikrofon
5. Gniazdo przycisku wyjściowego (Exit)
6. Gniazdo zasilania
7. Zworki JP1, JP2, JP3
8. Terminal połączeniowy
9. Zaczep daszka
10. Wkręty mocujące

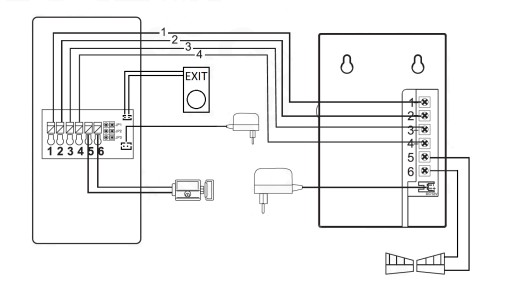

SCHAMT POŁĄCZENIOWY

DODATKOWE INFORMACJE

1. Jaki przewód muszę zastosować do połączenia unifonu z kasetą zewnętrzną?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2A.
