ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ РАДИО F&F FW-RC4

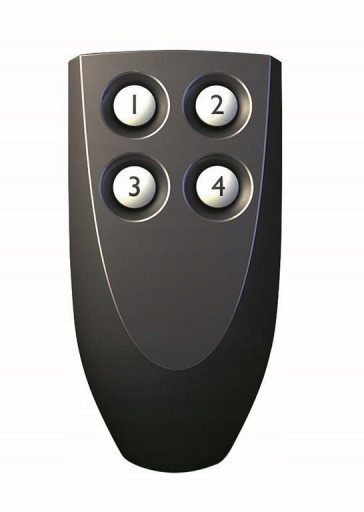

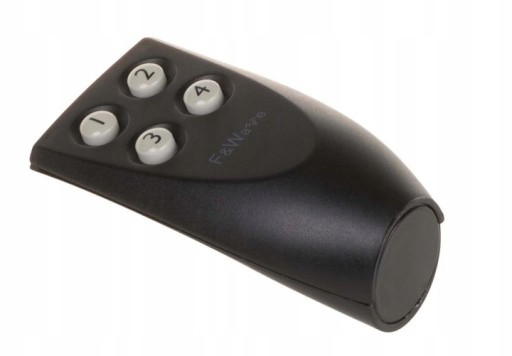

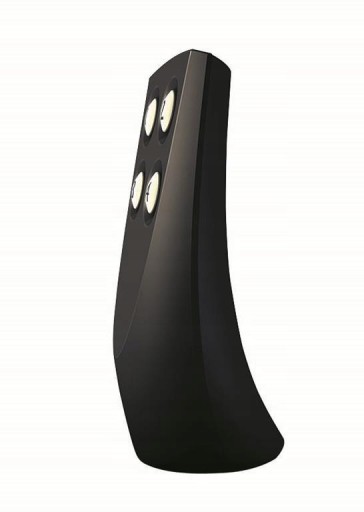

RADIOWY PILOT STERWOANIA FW-RC4

Nadajnik 4-przyciskowy. Pilot.

Nadajnik zdalnego sterowania, przeznaczone do współpracy ze wszystkimi odbiornikami systemu F-Wave.

Cechy modułu

* 4-przyciskowy nadajnik zdalnego sterowania;

* Współpraca z odbiornikami zdalnego sterowania F&Wave;

* Możliwość sterowania dowolną ilością odbiorników;

* Funkcjonalność włącz/wyłącz (przełącznik bistabilny) z odbiornikami FW-R1P, FW-R1D,

FW-R2P, FW-R2D, FW-D1P, FW-D1D, FW-LED2P, FW-LED2D;

* Funkcjonalność podnieś/opuść roletę z odbiornikami FW-STR1P, FW-STR1D;

* Funkcjonalność ściemnij/rozjaśnij światło z odbiornikami FW-D1P, FW-D1D, FW-LED2P,

FW-LED2D.

Dane techniczne

zasilanie 3 V DC

pobór prądu

wciśnięty przycisk 20 mA

stan czuwania 15 nA

bateria CR2032

trwałość baterii ok. 15 godzin nadawania

(wciśnięty przycisk na pilocie)

temperatura pracy -25÷50°C

częstotliwość radia 868 MHz

wymiary 37×72×30 mm

Zasięg działania

W otwartej przestrzeni bez obecności czynników zakłócających zasięg urządzeń sterowanych drogą radiową oscyluje w granicach 100 m. W warunkach zabudowy oraz w obecności źródeł zakłóceń (linie energetyczne, nadajniki, itp.) rzeczywisty zasięg może byc mniejszy. Zasięg można poprawić przez bezpośrednią retransmisję modułów znajdujących się wzajemnie w swoim zasięgu.

System bezprzewodowego sterowania radiowego F-Wave przeznaczony jest do bezpośredniego sterowania urządzeniami elektrycznymi w domach i mieszkaniach.

System składa się z dedykowanych nadajników i odbiorników.

Istnieje możliwość powiązania wielu nadajników z pojedynczym odbiornikiem oraz pojedynczego nadajnika z wieloma odbiornikami.

* sterowanie w jednym systemie różnymi odbiornikami: pojedynczy i podwójny przekaźnik, ściemniacz 230V, ściemniacz LED, sterownik rolet.

* odbiorniki przeznaczone do montażu w puszce podtynkowej FI 60 lub na szynie DIN

* nadajniki w postaci pilotów 4- i 10-przyciskowych lub do montażu w puszce podtynkowej FI 60

* możliwość powiązania każdego odbiornika z ośmioma różnymi nadajnikami

* retransmisja danych przez odbiorniki - możliwość zwiększenia zasięgu działania

* zasięg działania do 100 m (w otwartej przestrzeni bez obecności czynników zakłócających. W warunkach zabudowy oraz w obecności źródeł

zakłóceń (linie energetyczne, nadajniki GSM, maszyny, itp.) rzeczywisty zasięg może być mniejszy. Zasięg można poprawić poprzez

bezpośrednią retransmisję modułów znajdujących się wzajemnie w swoim zasięgu.

F&Wave jest rodziną bezprzewodowych urządzeń sterowanych drogą radiową.

Odbiorniki występują w wersji do montażu na szynie DIN (obudowa 1S) oraz w puszce podtynkowej FI 60.

Nadajniki występują jako podręczne piloty oraz w wersji do montażu w puszce podtynkowej.

Odbiorniki retransmitują sygnały sterujące. Urządzenie, które odbierze sygnał sterujący z nadajnika automatycznie prześle go dalej, co umożliwia zwiększenie zasięgu zdalnego sterowania.

Elementy systemu F- Wave:

Nadajniki:

FW-RC4 - Nadajnik 4-przyciskowy. Pilot.

FW-RC10 - Nadajnik 10-przyciskowy. Pilot.

FW-RC5 - Nadajnik 5-kanałowy. Do puszki podtynkowej FI 60 (pod przycisk naścienny).

Odbiorniki:

FW-D1D - Ściemniacz uniwersalny 230V AC. Na szynę DIN.

FW-D1P - Ściemniacz uniwersalny 230V AC. Do puszki podtynkowej FI 60.

FW-LED2D - Dwukanałowy sterownik LED 12V DC. Na szynę DIN.

FW-LED2P - Dwukanałowy sterownik LED 12V DC. Do puszki podtynkowej FI 60.

FW-R1D - Pojedynczy przekaźnik bistabilny. Na szynę DIN.

FW-R1P - Pojedynczy przekaźnik bistabilny. Do puszki podtynkowej FI 60.

FW-R2D - Podwójny przekaźnik bistabilny. Na szynę DIN.

FW-R2P - Podwójny przekaźnik bistabilny. Do puszki podtynkowej FI 60.

FW-STR1D - Sterownik rolet AC. Na szynę DIN.

FW-STR1P - Sterownik rolet 230V AC. Do puszki podtynkowej FI 60.
