АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ С ДИФФЕРЕНЦИАЛЬНЫМ ВЫКЛЮЧАТЕЛЕМ B10 ТИПА-A GACIA

WYŁĄCZNIK RÓŻNICOWOPRĄDOWY Z CZŁONEM NADPRĄDOWYM B10 10A 30MA 1P TYP-A

PL8NT GACIA

(JEDNOFAZOWY)

DANE TECHNICZNE:

Typ - A

Prąd znamion. - 10A

Znamionowy prąd różnicowy A - 30mA

Znamionowa zdolność łączeniowa prądu różnicowego A - 500

Czas wyzwolenia - 0,1 s

Odporność na udar napięciowy U imp - 6000V

Wytrzymałość zwarciowa Inc - 6000

Stopień zanieczyszczenia - 2

Napięcie znamionowe Ue - 400V

Izolacja znamionowa Ui - 500V

Częstotliwość prądu Hz - 50/60

Żywotność elektryczna - 4000

Żywotność mechaniczna - 4000

Wskaźnik pozycji pracy - tak

Stopień ochrony - IP 20

Temp. składowania - -30/+70°C

Temp. pracy - -30/+50°C

Maksymalny przekrój przewodów łączeniowych - 25 mm2

Moment dokręcenia zacisków łączeniowych - 3Nm

Możliwość podłączenia za pomocą szyn grzebieniowych - tak

WYMIARY:

Szerokość - 17,7mm

Głębokość - 72mm

Wysokość - 87mm

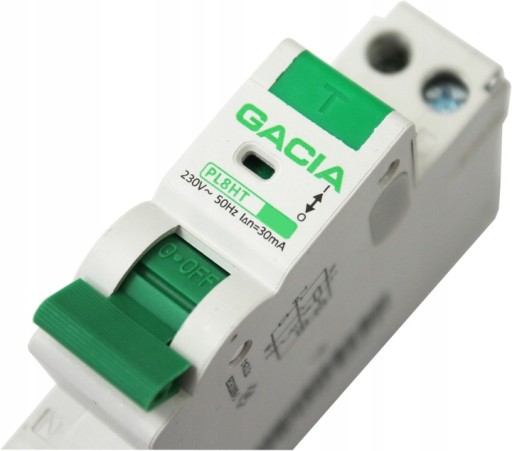

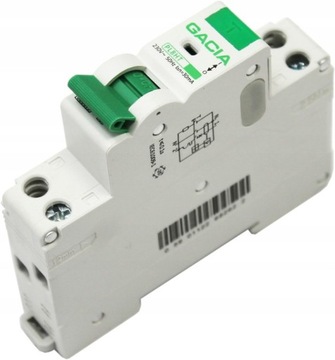

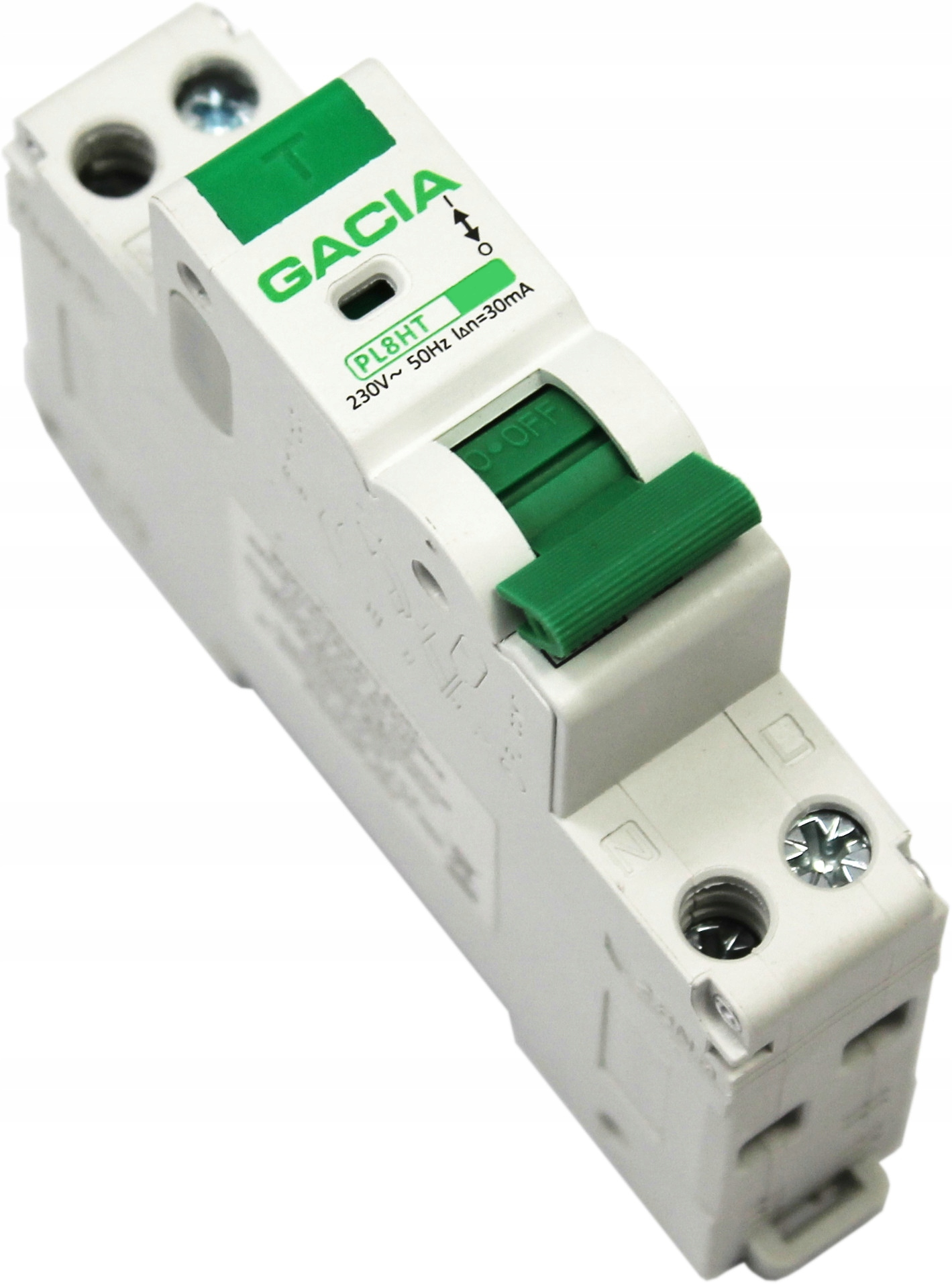

Wyłącznik różnicowoprądowy z członem nadprądowym PL8HT typ A – dedykowany do ochrony urządzeń przy uszkodzeniu i zalaniu, ochrony przed porażeniem prądem elektrycznym oraz posiada funkcje zabezpieczeniową przed zwarciem/przeciążeniową.

Wyłącznik różnicowoprądowy z członem nadprądowym PL8HT typ A znajduje także zastosowanie w budownictwie, przemyśle, systemach oświetlenia i systemach dystrybucji jako włącznik / wyłącznik obwodów.

Wyłącznik różnicowoprądowy z członem nadprądowym PL8HT typ A jest używany w obwodach elektrycznych o następujących parametrach:

✅zasilanych prądem AC 50/60Hz

✅napięciu znamionowym 230V

✅prądzie zmianowym do 10A.

✅spełnia standardy IEC/EN61009-1

Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.

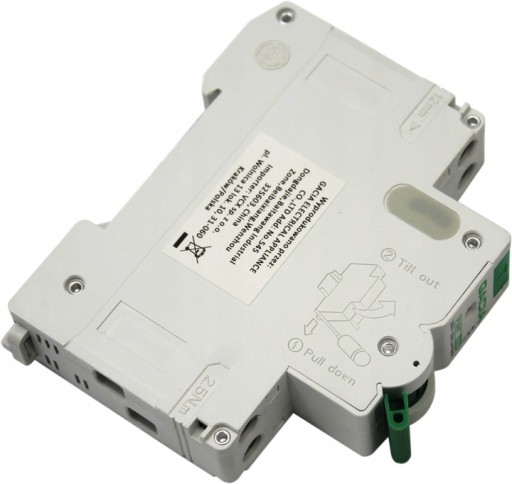

Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.

Wyłączniki różnicowo-prądowe linii PL8HT wyposażone są przycisk TEST służący do sprawdzania poprawności wewnętrznego działania urządzenia – test należy wykonywać co 30 dni.

❗Produkt może być montowany wyłącznie przez osoby uprawione.

❗Przed montażem należy odłączyć zasilanie.
