НОЖНОЙ КЛАПАН ПНЕВМАТИЧЕСКАЯ ВОЗДУШНАЯ ПЕДАЛЬ 4/2

ZAWÓR NOŻNY POWIETRZA - służy do nożnego sterowania urządzeniami w systemach pneumatyki przemysłowej.

.

Solidna konstrukcja metalowa, od spodu i góry posiada powierzchnie antypoślizgowe. Posiada wejście powietrza IN, dwa wyjścia OUT1 i OUT2 oraz wyjście dławika z boku pedału.

.

Dane techniczne produktu:

- ciśnienie pracy 0 do 0,8MPa (0 do 8 bar)

- podłączenie powietrza za pośrednictwem szybkozłączy 1/4" (IN oraz OUT1 i OUT2)

- gwint dławika 1/8"

- wymiary orientacyjne jak na poniższych rysunkach

.

Zawory są fabryczne nowe.

Sterowanie odbywa się nogą przez operatora.

Zasada działania typowa:

1/ przy braku nacisku na pedał (pozycja wyjściowa) jest przepływ powietrza między wejściem IN a wyjściem OUT1. Natomiast wyjście dławika jest podłączone wtedy do OUT2.

.

2/ podczas wciśnięcia pedału (tak długo jak pedał pozostaje wciśnięty stopą) jest przepływ powietrza między wejściem IN a wyjściem OUT2. Natomiast wyjście dławika jest podłączone wtedy do OUT1. Po ustaniu nacisku stopy na pedał wraca do pozycji wyjściowej z pomocą wbudowanej sprężyny.

.

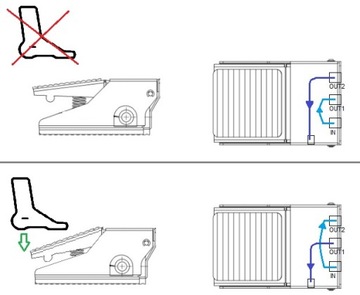

Obrazuje to poniższy rysunek.
