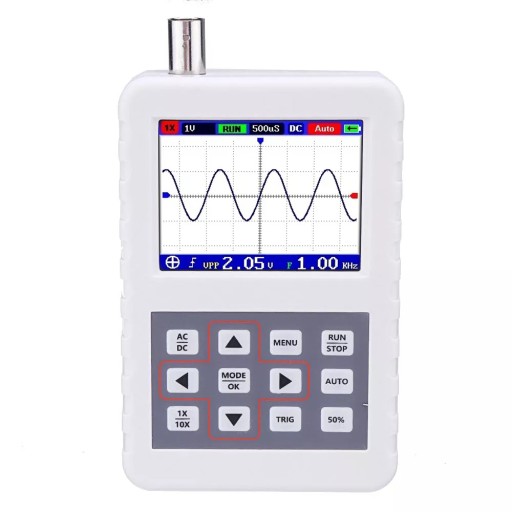

ЦИФРОВОЙ ОСЦИЛЛОСКОП DSO PRO 5M С щупом P6100

Oscyloskop jest w pełni funkcjonalnym, wysoce użytecznym, wydajnym i ekonomicznym ręcznym oscyloskopem dla przemysłu konserwacyjnego i przemysłu badawczo-rozwojowego. Oscyloskop ma częstotliwość próbkowania w czasie rzeczywistym do 20 MS/s i pasmo analogowe 5 MHz. Dzięki pełnej funkcji wyzwalania (pojedynczy, normalny, automatyczny), zarówno okresowy sygnał analogowy, jak i aperiodyczny sygnał cyfrowy mogą być swobodnie używane. Tryb skanowania z dużą podstawą czasu może monitorować powolne zmiany poziomu. Wyposażony w jeden przycisk AUTO o wysokiej wydajności, zmierzony przebieg może być wyświetlany bez skomplikowanej regulacji. Wyświetl ekran LCD o wysokiej rozdzielczości wyposażony w rozdzielczość 2,4 cala 320*240. Niezwykle wygodna i szybka funkcja przechowywania przebiegów, wbudowana przestrzeń do przechowywania 16 MB, maksymalne przechowywanie 500 zdjęć przebiegów. Potężny menedżer plików przebiegów, obsługuje przeglądanie miniatur, przeglądanie, widok szczegółów, odwracanie, usuwanie i inne funkcje. Wbudowany akumulator litowy 1500 mAh może być ładowany nieprzerwanie przez 3 godziny za jednym razem. Tryb dzienny i tryb nocny można zmienić zgodnie z własnymi preferencjami.

Funkcje:

• Oscyloskop ma częstotliwość próbkowania do 20 MS/s w czasie rzeczywistym i pasmo analogowe 5 MHz.
• Wyposażony w jeden przycisk AUTO o wysokiej wydajności, zmierzony przebieg może być wyświetlany bez skomplikowanej regulacji.
• Kolorowy wyświetlacz o przekątnej 2,4 cala, rozdzielczość 320*240, wyraźnie wyświetla dane do łatwego czytania.
• Tryb dzienny i tryb nocny można zmienić zgodnie z własnymi preferencjami.
• Wbudowany akumulator litowy 1500 mAh może być ładowany nieprzerwanie przez 3 godziny za jednym razem.
• Technologia kompresji pamięci, ekran odświeżania przebiegu nie migocze.
• Niezwykle wygodna i szybka funkcja przechowywania przebiegów.
• Wbudowana przestrzeń do przechowywania 16 M, maksymalne przechowywanie 500 zdjęć przebiegów.
• Potężny menedżer plików przebiegów, obsługuje przeglądanie miniatur, przeglądanie, widok szczegółów, odwracanie, usuwanie i inne funkcje.
• Wysoki zakres napięcia pomiarowego, 1X może mierzyć 0~40V, 10X może mierzyć 40~800V.
• Pomiar do 11 parametrów: VPP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty+, Duty-, Time+, Time-, Time.
• W dowolnym momencie wyświetlanie przebiegu (funkcja pauzy) zostaje zamrożone.
• Pełna funkcja wyzwalania (pojedyncza, normalna, automatyczna).

Dane techniczne:

Materiał: ABS

Szerokość pasma analogowego: 5 MHz

Maksymalna częstotliwość próbkowania w czasie rzeczywistym: 20MS/s

Czułość pionowa: 50mV/div ~ 200V/div

Zakres podstawy czasu w poziomie: 50S/div ~ 250nS/div

Maksymalne napięcie wejściowe: 40V (sonda 1X), 800V (sonda 10X)

Głębokość przechowywania: 40 KB

Rezystancja wejściowa: 1M

Precyzja ADC: 8 bitów

Tryb sprzęgania: AC/DC

Tryb wyzwalania: pojedynczy, normalny, automatyczny

Trigger Edge: Rosnąca/opadająca krawędź

Zewnętrzne napięcie wyzwalania 0 – 40 V

Wyświetlacz: 2,4 cala @ 320*240

Zasilanie: bateria litowa 3,7 V, 1500 mAh;

Przepustowość Oscilloprobe: 80 Mhz

Oscyloskop Max. Napięcie wejściowe: 600 V (DC+ACp-p)

Rezystancja wejściowa sondy oscylacyjnej: 10MΩ

Współczynnik tłumienia oscylosondy: X1 X10 ± 2％

Długość sondy oscylacyjnej: 1,2 m / 3,94 cala

Rozmiar produktu: 107 * 70 * 24 mm / 4,21 * 2,76 * 0,94 cala

Waga produktu: 120g/4,23 uncji

Waga opakowania: 265g/9.35 uncji

Rozmiar paczki: 20 * 11 * 3,8 cm / 7,87 * 4,33 * 1,50 cala

Lista pakietów:

1 * Host oscyloskopu ADS2050H

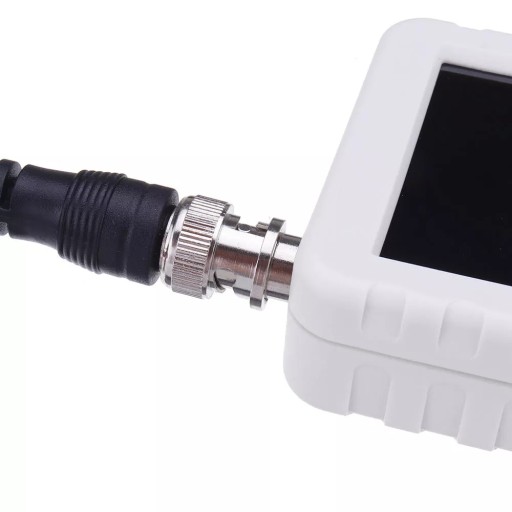

1 * sonda z klipsem krokodylkowym;

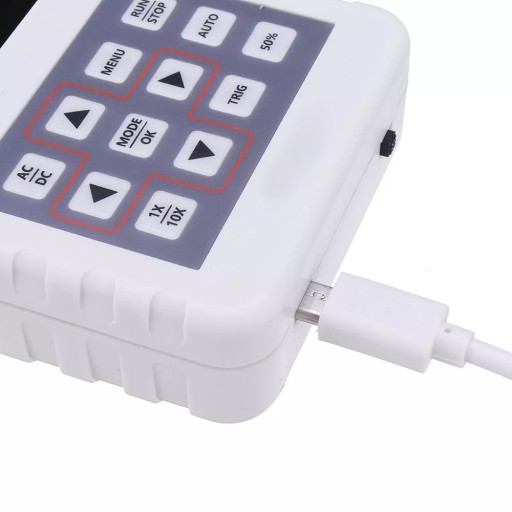

1 * Linia danych Micro USB

1 * sonda oscyloskopowa P6100

1 * instrukcja obsługi (angielski)
