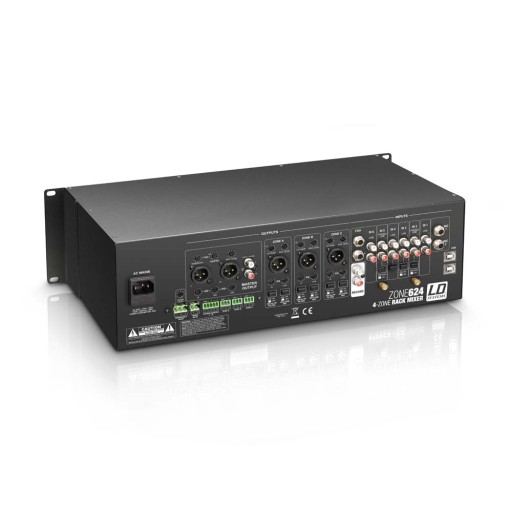

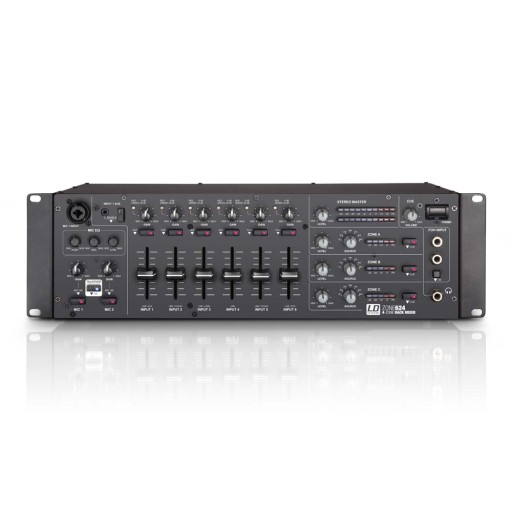

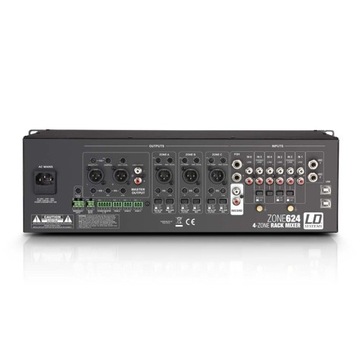

LD Systems ZONE 624 - четырехзонный микшер 3u

Urządzenie ZONE 624 to kompleksowo wyposażony mikser strefowy z 6 kanałami liniowymi i 2 kanałami mikrofonowymi, które mogą zostać przypisane do jednego wyjścia stereo i 3 wyjść strefowych mono. Ponadto to kompaktowe urządzenie 3HE, montowane w szafie rack, posiada wejścia dla zewnętrznego awaryjnego systemu komunikatów i zdalnie sterowanego wyciszenia. Dzięki wszechstronnym możliwościom przyłączeniowym ZONE 624 to niezwykle uniwersalne centrum sterowania dla systemów nagłośnieniowych w gastronomii, klubach, hotelach, klubach fitness oraz do wielu innych zastosowań.

Dane techniczne:

Typ: stereo

Kanały wejściowe łącznie: 8

2x: Mic

1x: AUX/Line

2x: Phono/Line

2x: Line

1x: FOH/Line

Charakterystyka częstotliwościowa: 20–40.000 Hz

Kanały mikrofonowe: 2, z zasilaniem fantomowym 12 V

Przyłącza kanałów mikrofonowych:-  2 x jack 6,3 mm (symetryczne)

- 1 x XLR/jack 6,3 mm (combo)

Elementy obsługi kanałów mikrofonowych:-  2x Gain

- 2x On/Off

- 1 x EQ Hi

- 1x EQ Mid

- 1 x EQ Low

- 1x Talkover

Wskaźniki kanałów mikrofonowych: On-LED

Impedancja wejściowa kanałów mikrofonowych: 4 kΩ

Czułość wejściowa kanałów mikrofonowych: 4,5 mV

Współczynnik zniekształceń (THD) kanałów mic: 0,08%

Kanały liniowe: 6

Input 1: Aux/Line

Input 2 + 5: Line/Phono

Input 3 + 4: Line

Input 6: Line/FOH

Przyłącza wejściowe liniowe:

Input 1: 2 x cinch + jack stereo 3,5 mm

Input 2–5: 2 x cinch

Input 6: 2 x cinch + 2 x jack 6,3 mm

Elementy obsługi kanałów liniowych:-  Gain

- AUX enable

- Cue

- Level

- 2x Phono/Line

- FOH On

Wskaźniki kanałów liniowych: Signal/0 dB-LED, Cue-LED

Impedancja wejściowa kanałów liniowych: 6 kΩ (Phono 50 kΩ)

Czułość wejściowa kanałów liniowych: 2,1 V (Phono 25 mV)

Współczynnik zniekształceń (THD) kanałów liniowych: 0,02% (Phono 0,05%)

Czułość wejściowa AUX/Line (jack stereo 3,5 mm): 3 V

Wyjścia liniowe: 5

- Master – stereo

- 3 x Zone – mono

- Rec – stereo

Przyłącza wyjściowe Master:-  2 x XLR symetryczne

- 2 x cinch

- blok zaciskowy

Elementy obsługi Master:-  Level

- EQ Hi

- EQ Mid

- EQ Low

- Max. Level

- T/O Sensitivity

- T/O Damping

Wskaźniki Master: 2 x 10 Segment Level Meter

Poziom wyjściowy Master:-  24 dBu (symetryczny)

- 17 dBu (niesymetryczny)

Przyłącza wyjściowe Zone:-  XLR symetryczne

- blok zaciskowy symetryczny

Elementy obsługi Zone:-  Level

- Source

- Cue

- EQ Hi

- EQ Low

- Max Level

- 100 Hz High Pass

- Include Mic

- T/O Damp

Wskaźniki Zone: 5-segmentowy Level Master

Poziom wyjściowy Zone: 24 dBu (symetryczny/niesymetryczny)

Przyłącza wyjściowe Rec: 2 x cinch

Wyjście słuchawkowe: 1

Przyłącze wyjścia słuchawkowego: jack stereo 6,3 mm

Elementy obsługi wyjścia słuchawkowego: Cue Volume

Napięcie wyjściowe wyjścia słuchawkowego: 2,5 V @ 32 Ω

Dodatkowe wejścia: 2 (Emergency Input, Output Mute)

Przyłącza dodatkowych wejść: blok zaciskowy

Elementy obsługi dodatkowych wejść: Level Emergency Input

Czułość wejściowa Emergency Input: 5 V

Dodatkowe elementy obsługi: włącznik Power

Dodatkowe wskaźniki: dioda zasilania

Napięcie robocze: 220–250 V AC, 50 Hz

Przyłącze zasilania sieciowego: gniazdo urządzenia IEC

Pobór mocy (maks.): 25 W

Bezpiecznik: T 500 mAL/250 V

Wymiary (szer. x wys. x gł.): 485 x 132 x 210 mm

Waga: 4,66 kg

Akcesoria w zestawie:-  = bloki zaciskowe

- kabel sieciowy

- instrukcja

Pozostałe cechy: interfejs USB 1.1

Obsługiwane systemy operacyjne:-  Windows XP

- Vista, 7, 8

- Apple Macintosh od 10.5
