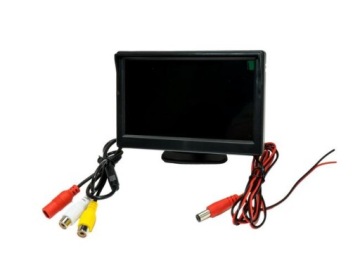

5-дюймовый ЖК-монитор + камера заднего вида в номерном знаке.

Monitor LCD 5 cali  + kamera cofania w ramce tablicy rejestracyjnej.

• Bez wiercenia, bez ingerencji w układ elektryczny samochodu.
• Błyskawiczna gotowość do pracy po uaktywnieniu zestawu.
• Zestaw do samodzielnego montażu możesz zainstalować w ciągu 15 minut, może go także w każdej chwili przenieść do innego samochodu.
• Niezbędne wyposażenia dużego samochodu np. SUV-a, Busa lub kombi.

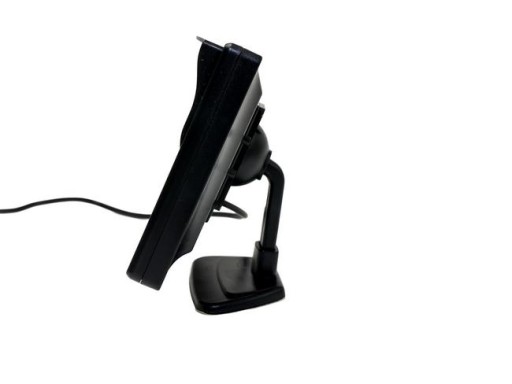

• Uniwersalny monitor samochodowy LCD 5" do kamer cofania
• Wysokiej klasy monitor LCD o przekątnej 5" dedykowany w do kamer samochodowych.
• Monitor wyposażony jest w dwa wejścia wideo cinch / RCA.
• Obraz wyświetla się automatycznie po aktywacji kamery.
• Wejścia wideo oznaczonego kolorem żółtym (np. kamera przednia).
• W przypadku aktywacji obrazu na priorytetowym wejściu oznaczonym kolorem białym (np. kamera cofania) obraz jest automatycznie przełączany.
• Monitor wykonany jest z wysokiej jakości tworzywa.

Parametry techniczne:

• typ matrycy TFT LCD 5"
• rozdzielczość 800x480px, 420 linii
• kontrast 350:1
• 2 x wejście wideo cinch / RCA
• automatyczne wzbudzanie
• zużycie energii ok. 2.5 Wat
• zasilanie DC 9-15V
• temperatura pracy od -30 do +70°C
• Razem z kamerą:
• kabel zasilający

Uwaga !!!

• Na ekranie jest folia zabezpieczająca - ściągnąć po montażu.

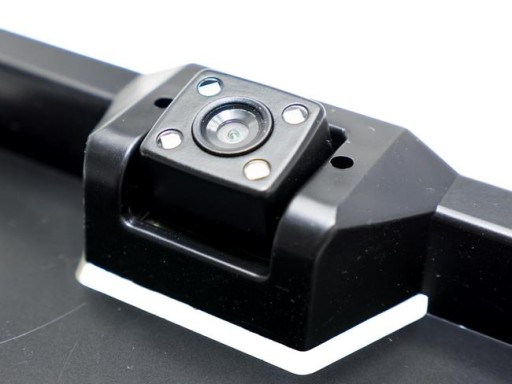

Kamera wysokiej rozdzielczości zamontowana jest w ramce tablicy rejestracyjnej.

Ramka dostosowana jest do europejskich tablic rejestracyjnych jednorzędowych UE.

Razem z kamerą:

• kabel sygnałowy ok 5.5 m RCA
• Kabel do zasilania kamery RCA

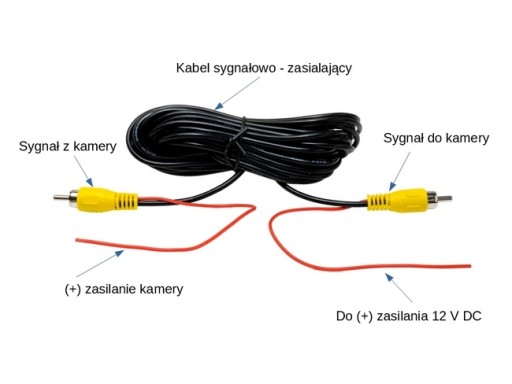

Specjalny przewód sygnałowy z dodatkowym kablem zasilającym kamerę. Przesyłanie sygnału przewodem ma zalety:

• prostota układu
• niezawodność
• szybkość aktywacji zestawu
• możliwość zasilania kamery, tym samym uniknięcie konieczności zasilania kamery z instalacji z tyłu samochodu
• Połączenie kablowe wciąż ma swoich zwolenników z uwagi na prostotę, szybkość działania i niezawodność.

Dane techniczne kamery w ramce:

• 4 diody doświetlające
• Wyjście video AV OUT
• Rozdzielczość: 480p
• zakres odporności na temperatury: -20 do 70°C
• Zasilanie: 9 ~ 15V DC
• Kąt widzenia: 170 stopni
• Wodoszczelność: IP68
• Obraz - mirror
• Linie pomocnicze - TAK
• System NTSC
• Czułość 0.1 LUX
• Kamera posiada regulowaną głowicę.

Specjalny przewód sygnałowy z dodatkowym kablem zasilającym kamerę. Przesyłanie sygnału przewodem ma zalety:

• prostota układu
• niezawodność
• szybkość aktywacji zestawu
• możliwość zasilania kamery, tym samym uniknięcie konieczności zasilania kamery z instalacji z tyłu samochodu

Połączenie kablowe wciąż ma swoich zwolenników z uwagi na prostotę, szybkość działania i niezawodność. Długość przewodu to około 5.5 m.

Sposób montażu

• Do zasilania z gniazda zapalniczki podłączamy monitor – czerwona wtyczka – przewód czarny to masa (-), przewód czerwony to (+) zasilania. Do (+) plusa zasilania  podłączamy również czerwony, pojedynczy kabel przewodu sygnałowego. Tym czerwonym przewodem będzie zasilana kamera. Kamerę cofania najczęściej podłącza się pod żarówkę świateł cofania, lecz dzięki zasilaniu poprzez kabel sygnałowy nie trzeba będzie ingerować w układ elektryczny samochodu.
• Do żółtej wtyczki monitora podłączamy żółty przewód sygnałowy.

• Kabel sygnałowy doprowadzamy do kamery cofania z tyłu pojazdu. W zależności od sposobu montażu kamerę można przymocować za pomocą wkrętów lub np. montażową taśmą dwustronną.
• Do żółtej wtyczki kamery podłączamy przewód sygnałowy, przewód czerwony podłączamy do czerwonego przewodu zasilania. Przewód czarny podłączamy do masy lub możemy zostawić nie podłączony /kamera podłączona jest do masy przez przewód sygnałowy/.
