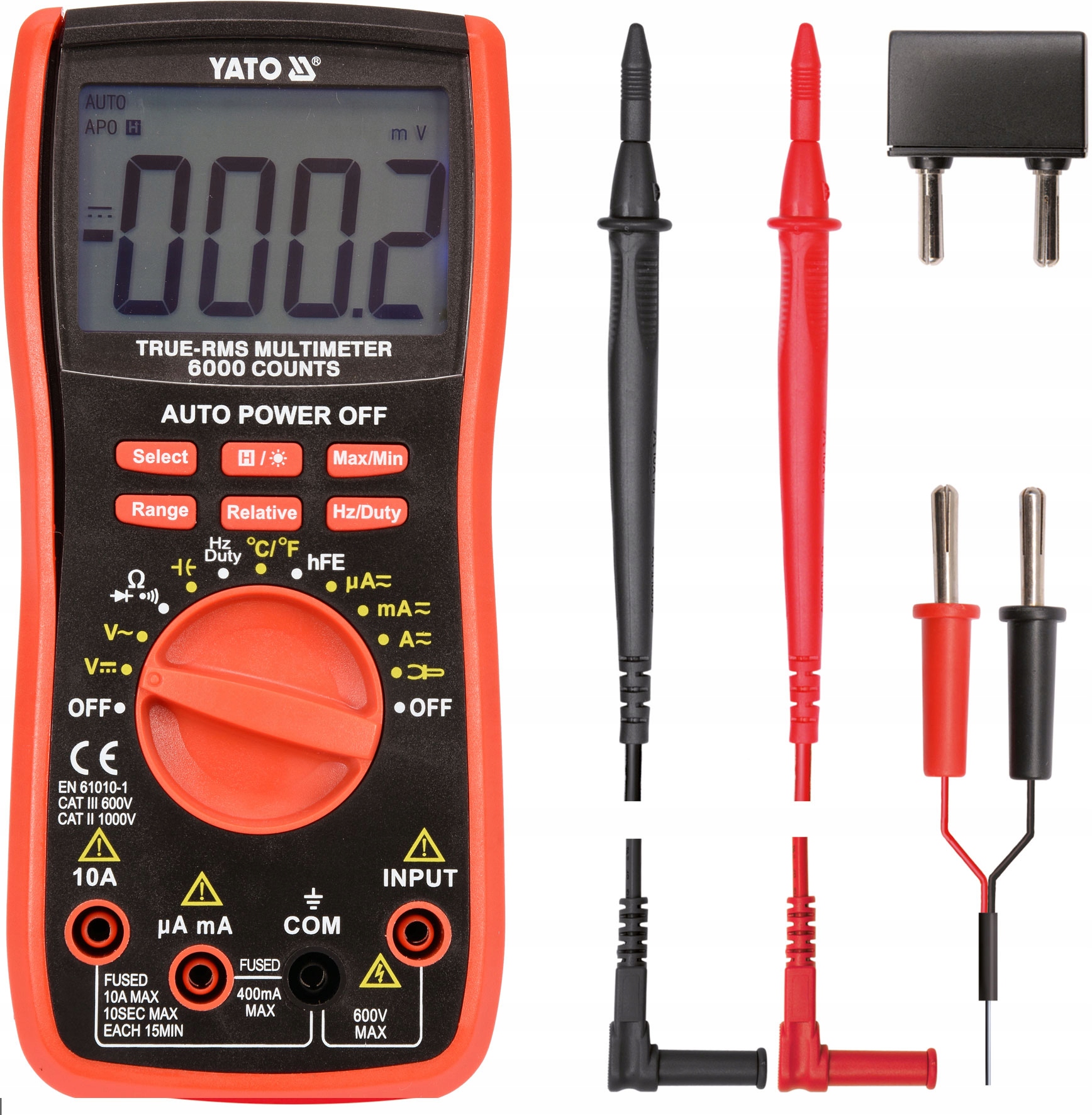

АВТОМАТИЧЕСКИЙ ЦИФРОВОЙ СЧЕТЧИК YATO TRUE RMS с ЖК-дисплеем

WIELOFUNKCYJNY MIERNIK CYFROWY TRUE RMS Z AUTOMATYCZNYM ZAKRESEM

Miernik uniwersalny z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych.

Oprócz szybkości działania jego niewątpliwą zaletą jest możliwość zastosowania dodatkowego akcesorium w postaci cęg pomiarowych np. YT-73090 do wykonywania pomiarów prądów o wysokich wartościach.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-600V, TRUE RMS
• pomiar napięcia stałego: D.C. 0-600V
• pomiar natężenia prądu przemiennego: A.C. 0-10A, TRUE RMS
• pomiar natężenia prądu stałego: D.C. 0-10A
• pomiar rezystancji: 0-60MΩ
• test diody: IF 0.8mA, UR 3.3V
• test ciągłości obwodu: 0-100Ω

Dodatkowe pomiary:

• pomiar pojemności kondensatora: 0-60mF
• pomiar częstotliwości: 0-10Mhz
• pomiar temperatury: -40 do 1370°C
• pomiar współczynnika wypełnienia: 0,1-99%
• test tranzystorów hFe: 0-1000, odłączany adapter pomiarowy

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika YT-73085 dla tego zakresu to : ±(1% + 8), rozdzielczość 0.1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 8 x rozdzielczość
• obliczenia: (235 x 1%) + 8 x 0.1 = 2,35 + 0,8 = 3,15V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 3,15V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,126V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,3A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

• TRUE RMS - miernik z tą funkcją oblicza realną wartość skuteczną napięcia i natężenia prądu przemiennego zarówno dla przebiegów sinusoidalnych jak i nie sinusoidalnych. Urządzenie najpierw mierzy rzeczywistą wartość sinusoidy w kilku odstępach czasowych → następnie wyniki pomiarów podnosi do kwadratu → sumuje je → oblicza średnią → a na koniec wynik średniej pierwiastkuje. Wynik pomiaru to realna wartość skuteczna napięcia/natężenia prądu przemiennego nawet dla odkształconej sinusoidy czy przebiegu prostokątnego

• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO

• RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu

• SELECT - zmiana trybu pomiaru np. zmiana z pomiaru rezystancji na test diody lub test ciągłości obwodu

• RELATIVE - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia

• HZ/Duty - przycisk przy ustawieniu pokrętła w pozycji na pomiar częstotliwości zmieni ustawienia na pomiar współczynnika wypełnienia/cyklu pracy

• DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości

• MAX/MIN - zachowanie na wyświetlaczu maksymalnej lub minimalnej wartości z aktualnego pomiaru

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 5999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno
• w zestawie sondy pomiarowe, sonda do pomiaru temperatury, adapter do testu tranzystora
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• magnetyczna zawieszka umożliwia przymocowanie miernika do metalowej powierzchni takiej jak np. maska samochodu.
• automatyczne wyłączenie się miernika po 15 minutach
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9V(6F22)
