Высокопроизводительная CB-антенна GRAZIOLI HW10V 595 см, 1/2 волны

Grazioli HW10V

antena bazowa 1/2 lambda HF 26-30MHz

Włoska antena Grazioli HW10V:

• zakres pracy 26-30MHz (CB, 10m, freeband)
• 1/2 lambda GP
• brak przeciwwag
• potężna cewka powietrzna
• maksymalna moc doprowadzona 3kW ciągła we wszystkich emisjach
• specjalne gniazdo antenowe SO-239 50 Ohm
• zwarta do masy dla prądu stałego
• świetne wykonanie mechaniczne (aluminium AW6063-T66)
• zaprojektowana i wykonana w 100% we Włoszech
• każda antena posiada swój nr seryjny
• 3 lata gwarancji producenta.

Innymi słowy - wyczynowa antena CB dla miłośników półfalowych konstrukcji.

Wykres Smith'a dla Grazioli HW10V

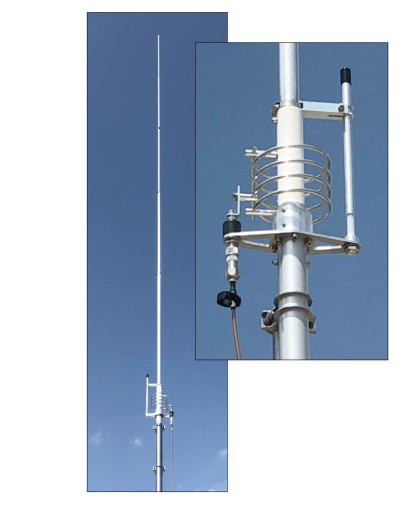

Cewka powietrzna z wysokim parametrem Q

Cewka odgrywa fundamentalną rolę w uzyskaniu odpowiedniej impedancji oraz efektywności.

Jakość wykonania oraz wykorzystania materiałów decydują o wartości współczynnika jakości "Q". W uproszczeniu: im wyższa wartość Q tym mniejsze straty.

Antena HW10V jest zwarta do masy dla prądu stałego - ogranicza to istotnie ilość zakłóceń i szumy tła.

Maksymalna moc doprowadzona ciągła anteny to aż 3kW - jakość użytych komponentów mówi sama za siebie.

Średnica drutu cewki 6mm.

Specjalne złącze antenowe SO-239

Złącze zastosowane w HW10V zostało zaprojektowane i wykonanie również przez Grazioli Antenne - dzięki czemu impedancja wynosi realne 50 omów i może być używane nawet do częstotliwości 500MHz.

Celem było stworzenie złącza odpowiedniego do ciągłej pracy 3kW / 30 MHz.

Korpus wykonany jest z mosiądzu, pin pokryty jest 24 karatowym złotem. Izolator PTFE (teflonowy).

Maszt anteny i uchwyty

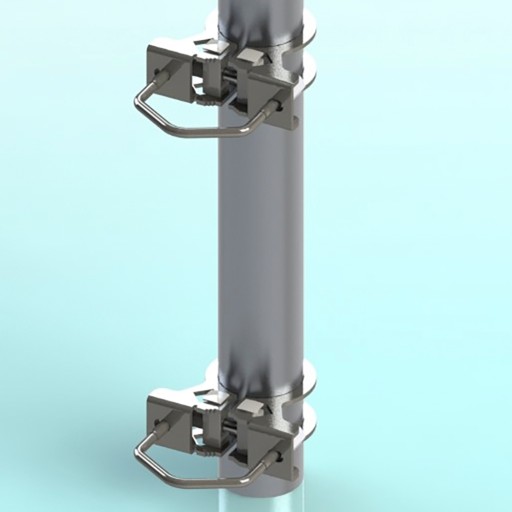

Uchwyt masztowy wykonany jest ze stali nierdzewnej AISI304 o grubości 2.5mm.

Montujemy go za pomocą dwóch specjalnych cybantów.

Maszt anteny

Podstawa D.42 × 2

Pierwszy segment D.29×1.5

Drugi segment D.25.5 × 1.5

Trzeci segment D.22 × 1.25

Czwarty segment D.19 ×1.25

Piąty segment D.16 ×1,25

Bardzo sztywny maszt - dolna średnica masztu 42mm, ścianka 2mm. Ostatni element 16mm, ścianka 1.25mm.

Zapewnia to stabilną pracę nawet przy mocnym wietrze.

Specyfikacja:

• typ antena: 1/2 lambda end fed
• produkcja: Włochy
• długość: 595cm (dla 26MHz)
• zakres pracy: dostrajana w zakresie 26-30MHz
• szerokość pasma pracy z SWR poniżej 2:1 - >1.7MHz @ 28MHz
• maksymalna moc doprowadzona: 3000W ciągła (wszystkie emisje)
• impedancja: 50 ohm
• SWR / rezonans: <1.1
• zysk: 0dBd / 2.15dBi
• liczba przeciwwag: nie posiada
• promieniowanie: dookólne
• polaryzacja: wertykalna (pionowa)
• złącze antenowe: SO-239 UHF PTFE
• materiały: aluminium, włókno szklane, mosiądz, PTFE
• wymagana średnica montażowa masztu: fi 40-54mm
• waga: ok. 3,1kg

Zawartość przesyłki ze sklepu Konektor:

• antena HF Grazioli HW10V 1/2 lambda
• uchwyty do masztu (cybanty) 2szt.
