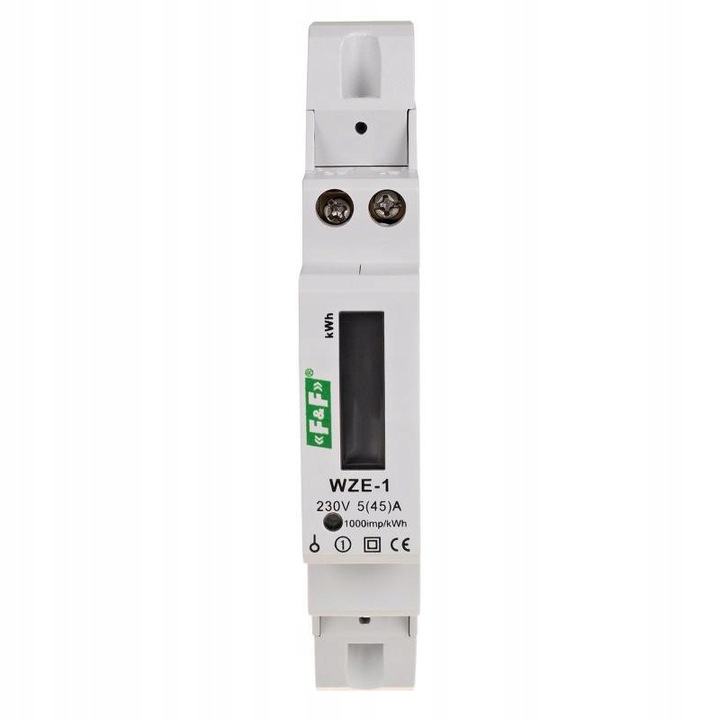

ИНДИКАТОР ПОТРЕБЛЕНИЯ ЭНЕРГИИ F&F 1-ФАЗНЫЙ WZE-1

WSKAŹNIK LICZNIK ZUŻYCIA ENERGII 1-FAZOWY WZE-1

Licznik posiada certyfikat zgodności z MID.

PRZEZNACZENIE

WZE-1 jest statycznym (elektronicznym), wzorcowanym licznikiem zużycia energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim.

DZIAŁANIE

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii sygnalizowany jest miganiem LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne kWh (0.01 kWh = 10 Wh).

ZGODNOŚĆ

Dyrektywa MID 2014/32/EU

Nr certyfikatu TCM 221/12-4971

DANE TECHNICZNE

• Typ: jednofazowy
• Zgodność: Dyrektywa MID 2014/32/EU
• Napięcie odniesienia: 230 V AC ±30%
• Prąd bazowy: 0,25÷5 A
• Prąd maksymalny: 45 A
• Minimalny prąd mierzony: 0,02 A
• Pobór własny licznika: 8 VA; 0,4 W
• Zakres wskazań liczydła: 0÷99999,99 kWh
• Stała licznika: (1 Wh/imp) 1000 imp/kWh
• Sygnalizacja sczytywania: LED czerwona
• Wyjście impulsowe SO+ SO-: otwarty kolektor
• Napięcie podłączenia SO+ SO-: 12÷27 V DC
• Prąd podłączenia SO+ SO-: maks. 27 mA
• Czas impulsu SO+ SO-: 90 ms
• Klasa dokładności: B
• Długość przewodu SO+ SO-: maks. 20 m
• Przyłącze: zaciski śrubowe 6,0 mm2
• Temperatura pracy: -20÷50°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

WYMIARY

SCHEMAT PODŁĄCZENIA

DO RYSUNKU:

• 1 - PRZEWÓD FAZOWY - ZASILANIE
• 3 - PRZEWÓD FAZOWY - ODBIÓR
• 4,6 - PRZEWÓD NEUTRALNY
• 20 - WYJŚCIE IMPULSOWE (+)
• 21 - WYJŚCIE IMPULSOWE (-)

MONTAŻ

1. Odłączyć zasilanie.

2. Licznik zamontować na szynie w skrzynce rozdzielczej.

3. Fazę wejściową podłączyć do zacisku 1.

4. Przewód N do zacisku 4.

5. Obwód mierzony lub pojedynczy odbiornik podłączyć do zacisku 3 (faza wyjściowa L) i do zacisku 6 (N).

6. Dodatkowy odbiornik impulsowy podłączyć pod zaciski 20 (+)

i 21(–).

WYJŚCIE IMPULSOWE

Licznik posiada wyjście impulsowe SO+/SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik.

Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.

PLOMBOWANIE

Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

NUMER LICZNIKA

Licznik oznakowany jest indywidualnym numerem fabrycznym umożliwiającym jednoznaczną jego identyfikację. Oznakowanie jest nieusuwalne (grawer laserowy).
