LICZNIK ZUŻYCIA ENERGII LCD 3-FAZOWY WZE-3

DANE TECHNICZNE

• Typ: trójfazowy
• Protokół komunikacyjny: brak
• Zgodność: Dyrektywa MID 2014/32/EU
• Napięcie odniesienia: 3×230/400 V+N
• Prąd bazowy: 0,25÷5 A
• Prąd maksymalny: 80 A
• Minimalny prąd mierzony: 0,04 A
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 0÷99999,99 kWh
• Stała licznika: (1 Wh/imp) 1000 imp/kWh
• Sygnalizacja sczytywania: LED czerwona
• Wyjście impulsowe SO+ SO-: otwarty kolektor
• Napięcie podłączenia SO+ SO-: maks. 27 V DC
• Prąd podłączenia SO+ SO-: maks. 27 mA
• Czas impulsu SO+ SO-: 35 ms
• Klasa dokładności: B
• Sygnalizacja poboru prądu: 3×LED czerwona
• Przyłącze: zaciski śrubowe 16 mm2
• Temperatura pracy: -20÷50°C
• Wymiary: 4,5 modułu (75 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

PRZEZNACZENIE

Licznik WZE-3 jest statycznym (elektronicznym) licznikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.

DZIAŁANIE

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (A, B, C). Suma impulsów z trzech faz sygnalizowana miganiem LED przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne

kWh (0.01 kWh = 10 Wh).

MONTAŻ

1. Odłączyć zasilanie rozdzielni.

2. Zamontować licznik w skrzynce rozdzielczej.

3. Otworzyć osłony zacisków.

4. Zasilanie podłączyć do zacisków 1 (L1 IN), 3 (L2 IN), 5 (L3 IN).

5. Obwód mierzony lub pojedynczy odbiornik podłączyć do zacisków 2 (L1 OUT), 4 (L2 OUT), 6 (L3 OUT).

6. Przewód N podłączyć do zacisku 7.

7. Dodatkowy odbiornik impulsowy podłączyć pod zaciski 20 (+)

i 21 (–). Zaciski znajdują się pod górną osłonką zacisków miernika.

Dodatkowy odbiornik impulsowy nie jest wymagany.

8. Założyć osłonki zacisków licznika.

SCHEMAT

OPIS DO ZDJĘCIA

• 1 - miejsce plombowania osłony
• 2 - odsłonki zacisków

PLOMBOWANIE

Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

DO RYSUNKU:

• 1 - miejsce plombowania osłony
• 2 - osłonki zacisków

WYJŚCIE IMPULSOWE

Licznik posiada wyjście impulsowe SO+ SO–. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik.

Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.

NUMER LICZNIKA

Licznik oznakowany jest indywidualnym numerem fabrycznym

umożliwiającym jednoznaczną jego identyfikację. Oznakowanie

jest nieusuwalne (grawer laserowy).

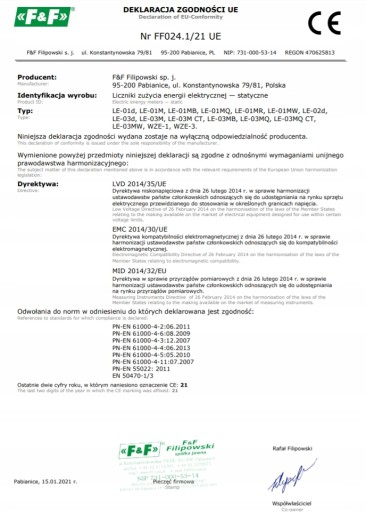

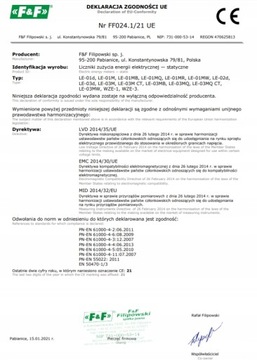

DEKLARACJA ZGODNOŚCI UE

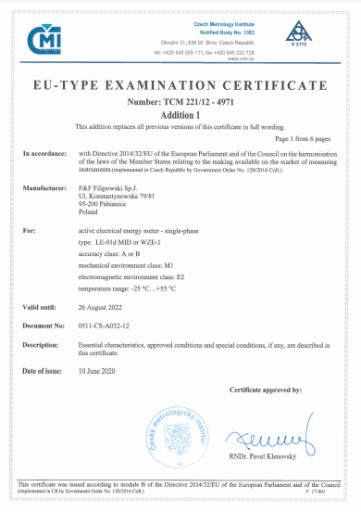

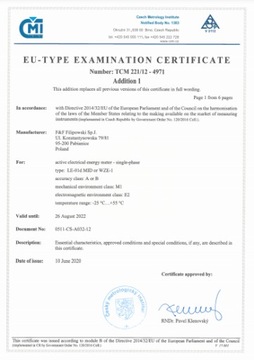

CERTYFIKAT MID
