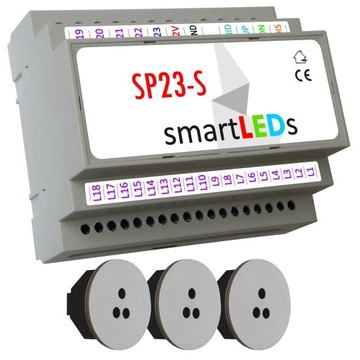

smartLEDs 23 Светодиодный контроллер для лестницы с лестничной площадкой

SP23-S smartLEDs

Inteligentny sterownik schodowy LED

typu FALA ŚWIETLNA w wersji STANDARD

do sterowania wielopunktowym oświetleniem LED 12V/24V DC schodów (także z półpiętrem), ścieżek, podjazdów, parkingów

Liczba sterowanych lamp: 3-23

Kolejne włączanie i gaszenie lamp - Prawdziwa, unikalna fala LED  z efektami płynności, płynięcia i rozmycia - nie znajdziecie takiej u innych na Allegro!

Funkcja obsługi wyjścia na półpiętrze

Konfigurator 4 parametrów: Liczba lamp, Liczba lamp 1. poziomu, Ściemnialność lamp, Czas świecenia

Producent: APACHETA SMART SYSTEMS, Polska

Prawdziwa, unikalna fala świetlna LED - nie znajdziecie takiej u innych na Allegro

Jakość fali LED przesądza o jakości sterownika schodowego. Nasza fala LED, to znacznie więcej niż tylko zwykłe sekwencyjne zapalanie lamp.

Nasz sterownik realizuje prawdziwą, niezwykle efektowną falę LED, z  płynnością zapalania i gaszenia realizowaną dwustopniowo.

Sekwencyjne zapalanie lamp  w tym sterowniku to  zapalanie kolejnych lamp w stałych odstępach czasowych, wynikających z parametrów: Czas zapalania=9s i Liczba lamp.

Pierwszy stopień płynności - polega na stopniowym  (płynnym) rozjaśnianiu poszczególnych lamp.

Drugi stopień płynności -  daje efekt płynięcia i rozmycia fali.   Przy przyjętej w tym sterowniku, odpowiednio dużej wartości parametru Płynność, kolejne lampy zaczynają się rozpalać, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności. Rozjaśnianie kolejnych lamp nakłada się w czasie, dając efekt rozmycia i płynięcia fali (czoło fali dopiero się rozpala, podczas gdy ogon świeci już mocniej). Cecha ta jest istotną różnicą w stosunku do innych sterowników na Allegro i przesądza o ostatecznym, niespotykanym u innych efekcie. Gaszenie przebiega podobnie.

Działanie sterownika

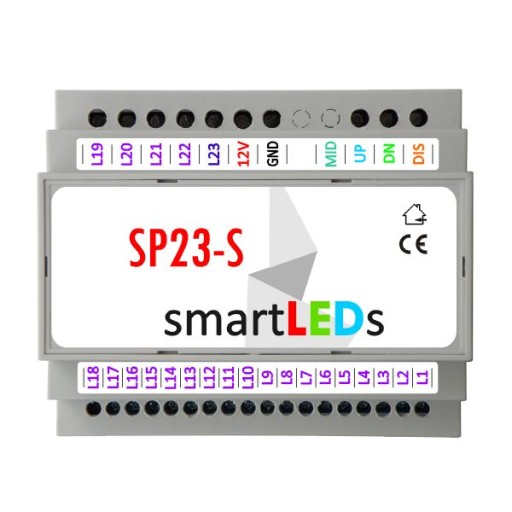

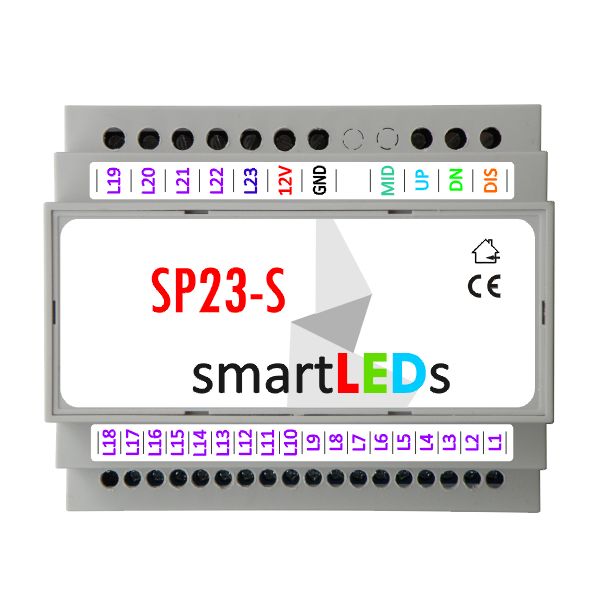

Sterownik jest przeznaczony do efektownego sterowania oświetleniem LED schodów ze zwiększoną (do 23) liczbą lamp/schodków, w instalacjach ze sterowaniem każdą lampą oddzielnie. Może być też stosowany do schodów z wyjściem na półpiętrze (posiada 3 wejścia sterujące: UP, DN i MID).

Sterownik pełni funkcję inteligentnego włącznika czasowego oświetlenia LED. W stanie czuwania lampy ściemnialne są delikatnie podświetlone na 2% maksymalnej jasności (lampy nieściemnialne są zgaszone). Pełne oświetlenie jest włączane automatycznie po aktywacji wejść sterujących - kolejno, lampa po lampie w postaci efektownej fali świetlnej LED. W przypadku aktywacji wejść UP lub DN włączanie oświetlenia zaczyna się od dołu lub od góry schodów, w zależności od tego, które wejście zostało aktywowane. Jeśli zostały aktywowane oba wejścia UP i DN, lampy są zapalane z obu stron. Jeśli jest włączona funkcja obsługi półpiętra i zostanie aktywowane wejście MID, zapalanie następuje jednocześnie w górę i w dół,  począwszy od półpiętra. Po określonym czasie świecenia lampy są kolejno gaszone (lampy ściemnialne do wartości podświetlenia 2%, lampy nieściemnialne do wartości 0%), w kierunku zgodnym do kierunku zapalania. W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie, a w przypadku lamp nieściemnialnych – skokowo. Sterownik posiada wejście do podłączenia zewnętrznego automatu zmierzchowego lub zegara astronomicznego w celu blokowania działania sterownika w dzień.

Sterownik SP23-S (standard) to ekonomiczna wersja sterownika SP23-P (premium).

Najważniejsze właściwości:

• Obciążenie prądowe wyjść: 2A x 23
• Duża sterowana moc wyjściowa: 23 x 48W (przy 24V zasilania lamp)
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)
• Aktywacja wejść UP, DN i MID sterownika: ręczna (dowolne łączniki bezpotencjałowe typu przycisk), automatyczna (np. 2 lub 3 czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub mieszana.

UWAGA: łączniki i czujniki nie wchodzą w skład zestawu; polecamy schodowe czujniki optyczne smartLEDs ALFA lub DELTA - do nabycia na innych naszych aukcjach).

• Dopracowany algorytm gwarantujący prawidłowość działania niezależnie od sposobu aktywacji sterownika (czujniki ruchu, przyciski itp.), liczby osób poruszających się po schodach i kierunku ich ruchu
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe

Najważniejsze funkcje:

• Funkcja podświetlenia lamp w stanie czuwania na 2% maksymalnej jasności
• Funkcja włącznika pełnego oświetlenia na określony czas
• Funkcja obsługi wyjścia na półpiętrze
• Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
• Funkcja przedłużenia świecenia

Funkcja obsługi wyjścia na półpiętrze (opcja)

Aby włączyć funkcję należy:

1. Do wyjścia MID sterownika  podłączyć dodatkowy czujnik (czujniki) lub przyciski na półpiętrze.
2. Przy pomocy wbudowanego konfiguratora ustawić parametr Liczba lamp 1. poziomu na wartość mniejszą od parametru Liczba lamp.

W przypadku wykrycia ruchu zainicjowanego z wyjścia znajdującego się na półpiętrze schodów, sterownik włączy oświetlenie lampa po lampie, w górę i w dół począwszy od półpiętra. Gaszenie lamp odbywa się począwszy od dołu schodów do góry.

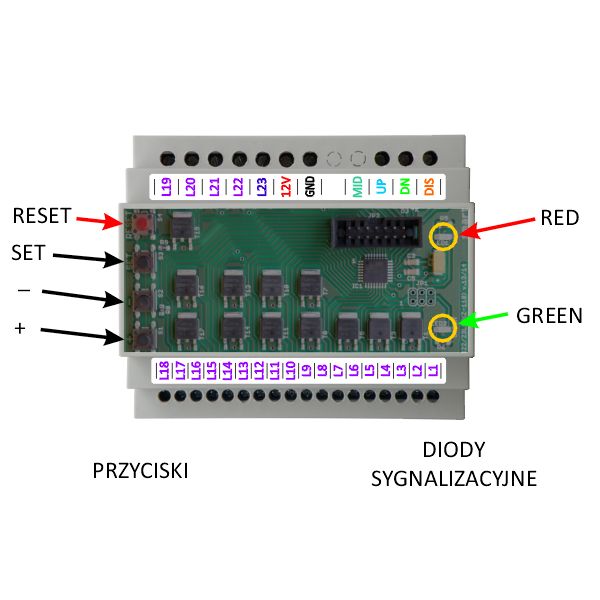

Możliwość zmiany 4 parametrów sterownika ustawionych fabrycznie

przy pomocy wbudowanego konfiguratora

• Liczba lamp (3-23)
• Liczba lamp 1. poziomu (1-23)
• Ściemnialność lamp (TAK, NIE)
• Czas świecenia (0s-240s)

UWAGA: Ściemnialne są zwykłe taśmy LED, gdzie pojedynczy segment składa się z 3 diod i rezystora. W przypadku innych źródeł światła LED każdorazowo należy zapytać producenta o cechę ściemnialności źródła światła  i możliwość współpracy ze ściemniaczem PWM. Niektóre źródła światła LED (np. zamienniki popularnych halogenów) mogą zawierać dodatkową elektronikę, która utrudni lub uniemożliwi ściemnianie. W przypadku braku cechy ściemnialności zakupionego źródła światła należy ustawić parametr Ściemnialność lamp=NIE.

Dane techniczne

• Napięcie zasilania sterownika: 8-24 VDC
• Pobór mocy (typ.): 120 mW
• Napięcie pracy wyjść: typ: 12 VDC; max: 24 VDC
• Obciążenie prądowe wyjść (max): 2A x23
• Rodzaj obciążenia: diody LED
• Stopień ochrony: IP20
• Rodzaj pracy: ciągła
• Temperatura pracy: -10°C - +45°C
• Wymiary: 10,5 cm x 9,0 cm x 6,5 cm
• Montaż: szyna DIN TH-35 (6 modułów)

Dokładna dokumentacja oraz serwis

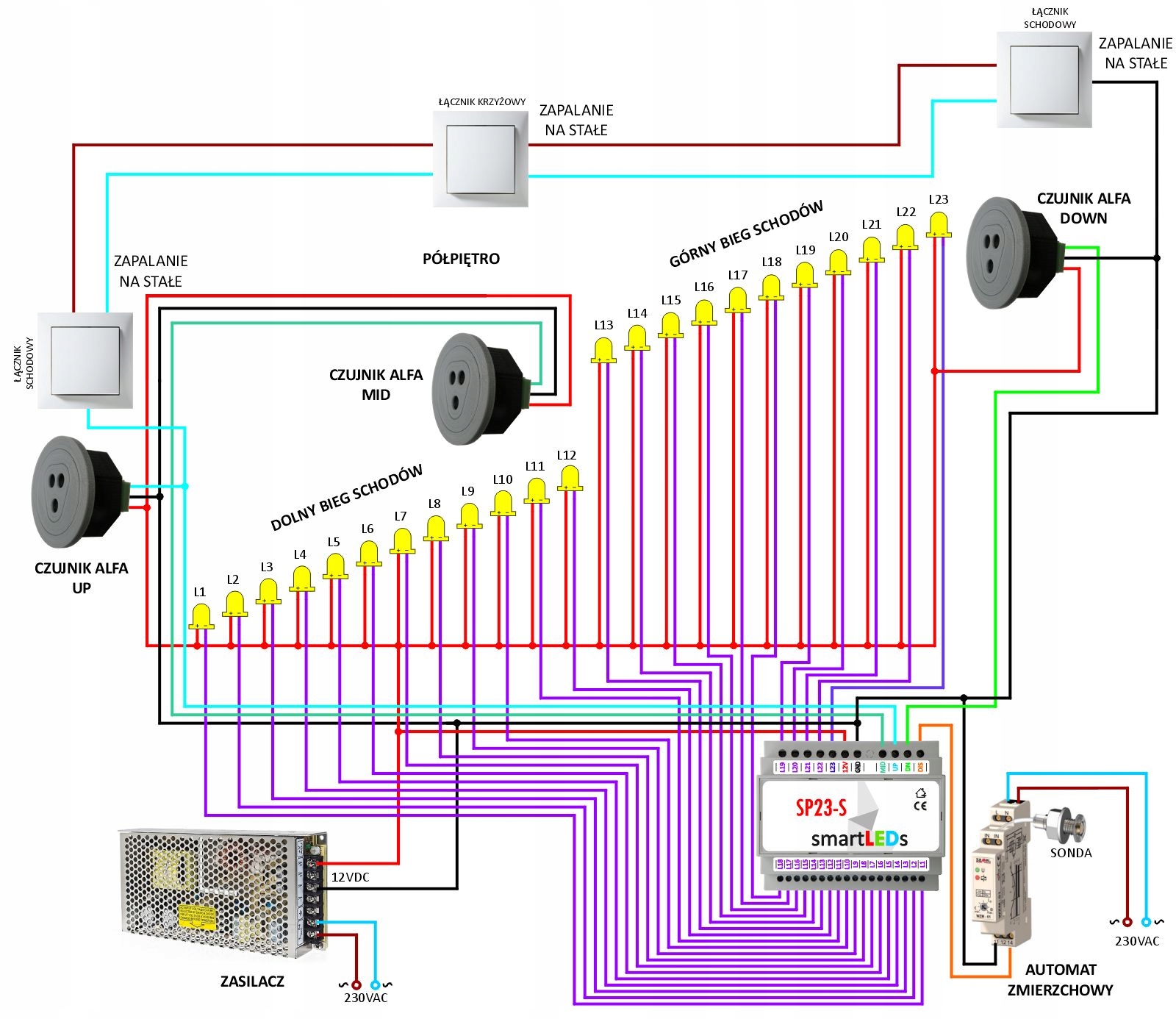

Do produktu dołączamy instrukcję użytkownika, zawierającą m.in. schemat instalacyjny.

Przygotowaliśmy także poradnik dotyczący zaplanowania, wykonania i uruchomienia instalacji krok po kroku (w załączniku do aukcji).

W załączniku do aukcji znajdziecie także kartę katalogową produktu.

Jako producent sterowników oferujemy profesjonalne wsparcie techniczne oraz bezpośredni serwis gwarancyjny i pogwarancyjny.

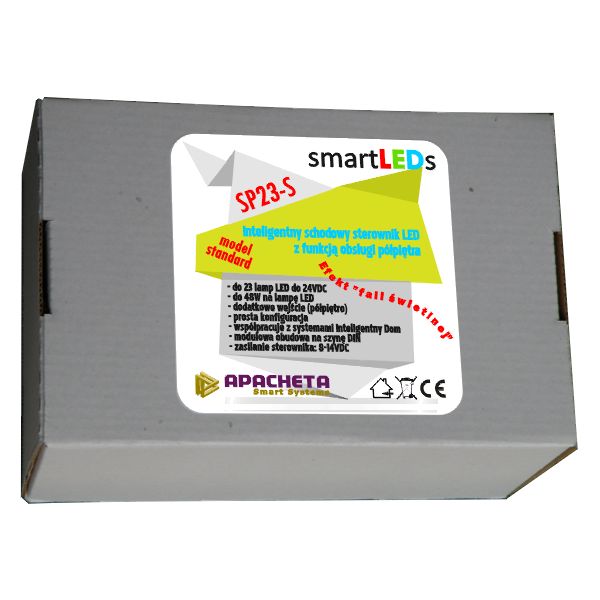

Opakowanie zawiera:

1. Sterownik schodowy SP23-P z wbudowanym konfiguratorem
2. Instrukcja użytkownika

DOWIEDZ SIĘ WIĘCEJ O OFERCIE STEROWNIKÓW SCHODOWYCH i CZUJNIKÓW RUCHU SMARTLEDS

Czym oferta smartLEDs wyróżnia się na tle konkurencji?

Bogata oferta, dostosowana do potrzeb i możliwości finansowych różnych klientów: 7 modeli sterowników schodowych

Stosujemy nasze autorskie rozwiązania, z których jesteśmy bardzo dumni np.:

• Prawdziwa, efektowna fala LED z efektem płynności, płynięcia i rozmycia
• Schodowe optyczne czujniki ruchu zaprojektowane specjalnie do wykrywania ruchu na schodach
• Aplikacja na smartfon w systemie Bluetooth do konfiguracji i diagnostyki instalacji
• Inteligentny, wbudowany w sterownik, wyłącznik zmierzchowy

-  nie spotkacie takich rozwiązań u innych na Allegro!

Oferujemy dodatkowe funkcje: Podświetlenie w stanie spoczynku, Wbudowany ściemniacz, Lampa Master (np. do podświetlenia poręczy), Obsługa półpiętra, Ostrzeganie przed zgaszeniem świateł

Nasze sterowniki pracują bezawaryjnie u setek klientów już od 2013r. Część sprzętowa jest wykonana na profesjonalnym obwodzie drukowanym, stosujemy nowoczesny, automatyczny montaż powierzchniowy SMT i THT w technologii bezołowiowej, a elementy pochodzą od czołowych producentów podzespołów elektronicznych. Algorytm oprogramowania jest perfekcyjnie dopracowany, sterowniki działają poprawnie niezależnie od sposobu aktywacji (czujki czy przyciski) oraz liczby i kierunku osób poruszających się po schodach. Nie ma obawy, że sterownik "pogubi się", jeśli na schody wejdzie więcej osób lub w instalacji zastosowane zostaną różne sposoby aktywacji sterownika (np. i czujki i przyciski).

Dbamy o zadowolenie naszych klientów i obsługę na jak najwyższym poziomie: telefoniczne wsparcie techniczne, dokładna dokumentacja produktu (instrukcje użytkownika, schematy instalacyjne, karty katalogowe, poradniki).

Sterowniki i czujniki schodowe smartLEDs to prawdopodobnie najlepsze produkty tego typu na rynku!

Promocja na sterowniki schodowe z czujnikami ruchu ALFA

Do sterownika oferujemy schodowe czujniki optyczne smartLEDs ALFA, osobno lub w promocyjnych zestawach ze sterownikami (do kupienia na innych naszych aukcjach).

Czujniki ALFA to unikalne na rynku, optyczne czujniki odległości i ruchu o zasięgu do 100cm idealnie współpracujące z naszymi sterownikami schodowymi. Są to jedyne znane nam czujniki tak naprawdę nadające się do wykrywania ruchu na schodach (mają wąski kąt detekcji i regulowany zasięg), a dostępne 2 tryby pracy (odległości oraz ruchu) sprawiają, że czujniki bardzo dobrze radzą sobie zarówno w przypadku schodów otwartych (nie widzą osób obok schodów), jak i zamkniętych (nie są oślepiane białą ścianą naprzeciwko). W dodatku dzięki mikroprocesorowej obróbce sygnału potrafią adaptować się do trudnych warunków otoczenia.

Do bardzo szerokich schodów i przejść oferujemy bliźniacze czujniki smartLEDs DELTA o zasięgu do 200 cm.
